意匠ウォッチ

発行日2025-02-05
公報種別意匠公報(S)
登録番号1790649
登録日2025-01-28
意匠に係る物品携帯電話機用ストラップホルダ
意匠分類H7-4391(電子情報入出力機器)
出願番号2024012956
出願日2024-06-25
意匠権者ハミーグローバルインコーポレーテッド,Hamee Global Inc.
代理人弁理士法人平和国際特許事務所

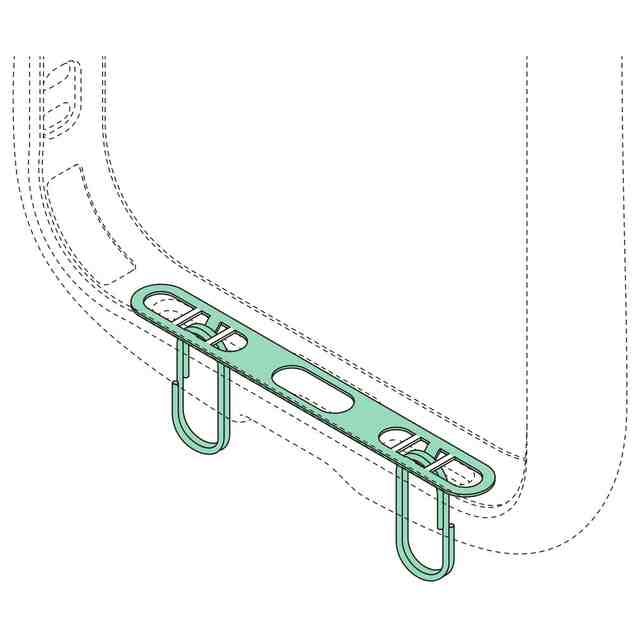

意匠に係る物品の説明本物品は、「使用状態を示す参考図」に示すように携帯電話機とそのケースとの底部によって挟持して使用するストラップホルダである。本物品は、携帯電話機とそのケースとの間に収納される薄板・長尺状の本体と、この本体の中央部に携帯電話機のコード接続端子の位置と対応するよう形成した中央長孔と、この本体の中央長孔の両側において、携帯電話機のスピーカ部とマイク部の位置と対応するよう形成した二つの長孔と、これら二つの長孔のそれぞれに、幅方向に設けた水平かつ平行な二本の梁と、この二本の梁の間において、当該梁と平行に設けた中央部が下方に湾曲した支持梁と、楕円状のリングであって、上記支持梁に一端側が保持される係止具とからなっている。ここで、二つの長孔のそれぞれに設けた二本の梁の間隔は、係止具が長孔の上方に抜け出ない幅とし、係止具が携帯電話機のスピーカ部とマイク部とぶつからないようにしてある。

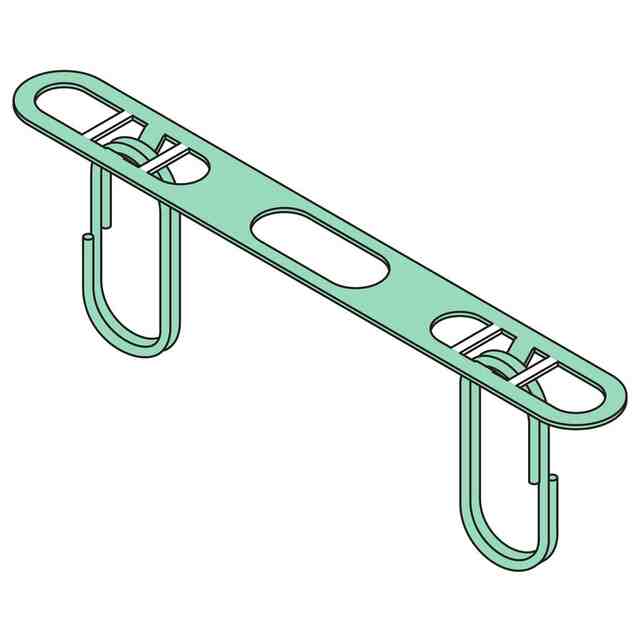

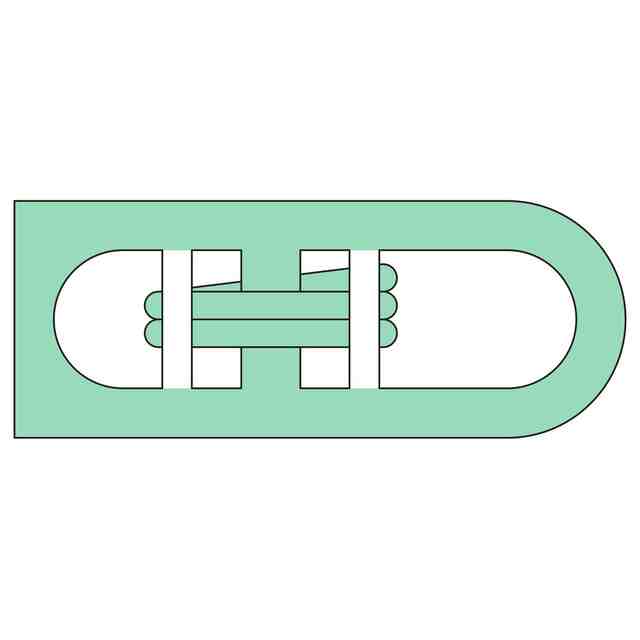

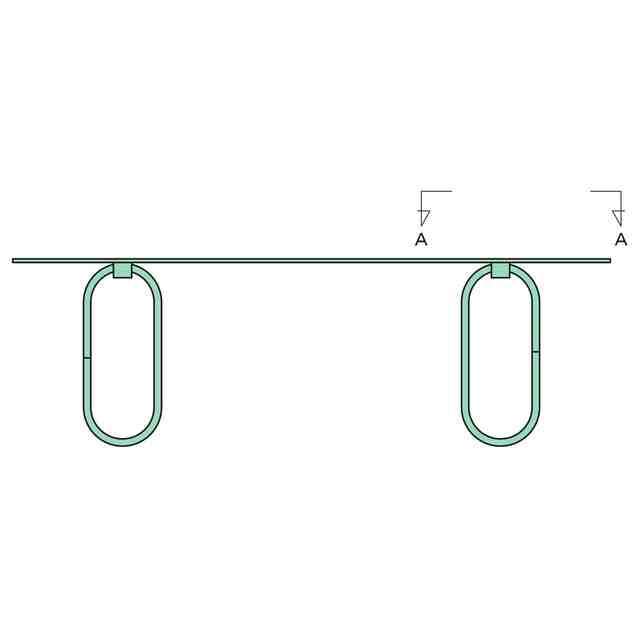

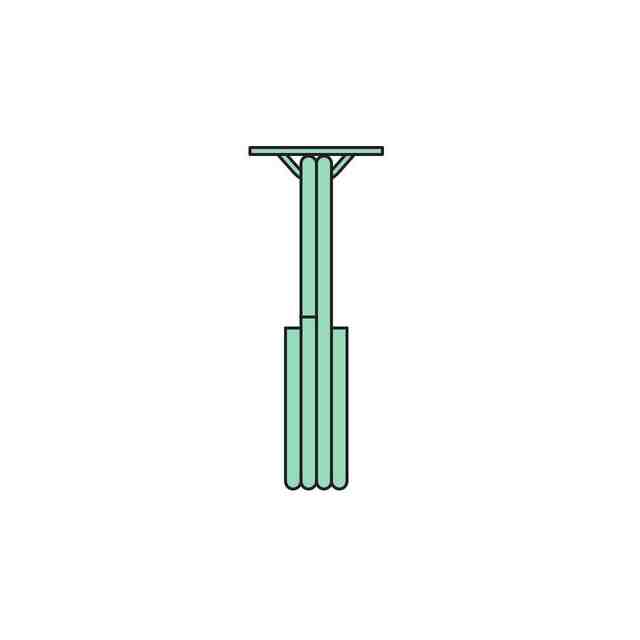

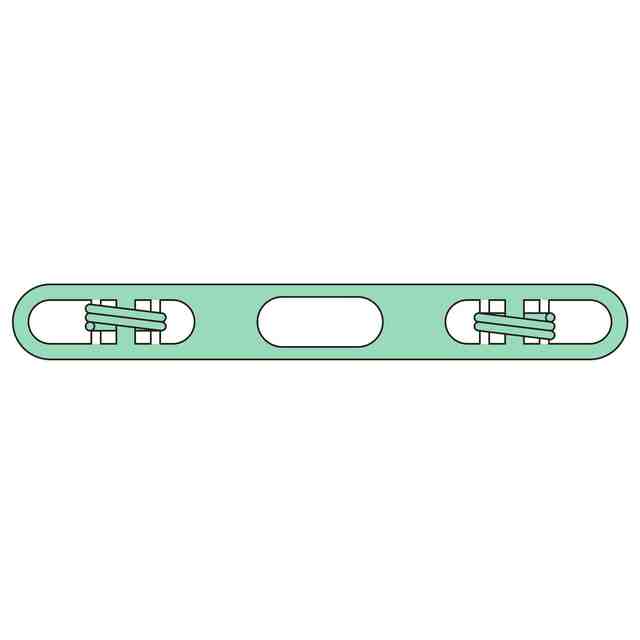

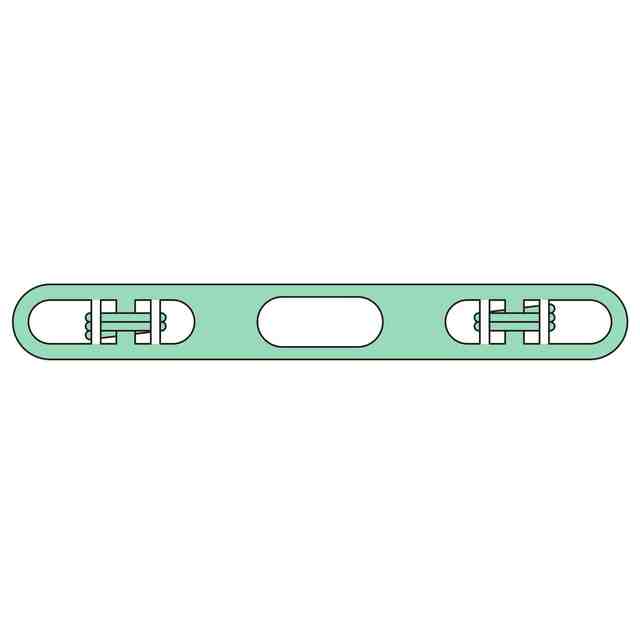

意匠の説明正面図、右側面図、平面図、底面図、斜視図、A-A部分平面拡大図及び使用状態を示す参考図においては、部分意匠として意匠登録を受けようとする部分以外を着色してある。背面図は正面図と、左側面図は右側面図とそれぞれ同一に現れるので省略する。

関連意匠
