意匠に係る物品内外管固定支持治具用押付プレート
意匠分類M3-191(ねじ、くぎ、開閉金物、係止具等)
出願番号2023024352
出願日2023-11-26
意匠権者個人,goto masahiko
代理人個人
意匠に係る物品の説明本物品は、内外管固定支持治具の部品である押付プレートであり、参考図に示すように、互いに嵌合する、矩形断面の内外管を固定支持する際、内外管の嵌合位置において、コの字断面の押付プレートの一対の押付け部それぞれを、外管の対応する貫通スリットに通したうえで、押付プレートのバカ穴に締付ネジの雄ネジ部を通して、外管の表面に設けた雌ネジ部に螺合させることにより、押付プレートの内外管の長手方向に離間する一対の押付面それぞれの面が内管の外周面に沿う形状とされていることから、内管の外周面に当接して、内外管を固定支持する。

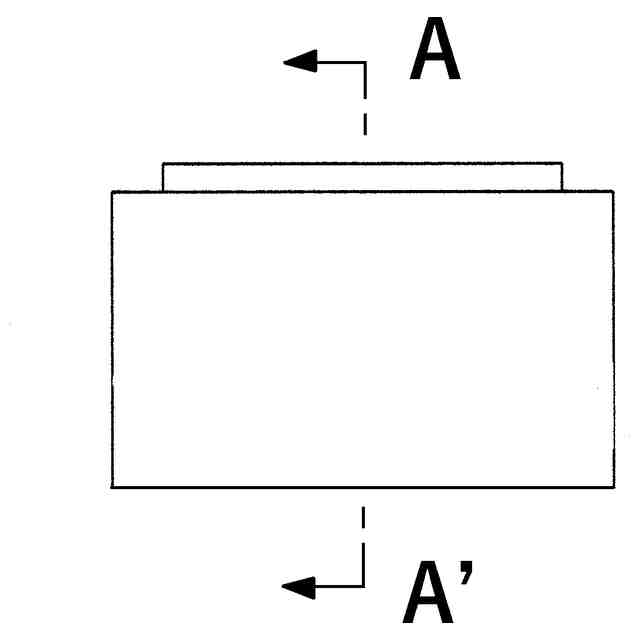

意匠の説明背面図および右側面図はそれぞれ、正面図および左側面図と同一であるため、省略する。

関連意匠
