発行日2025-01-29
公報種別意匠公報(S)
登録番号1790077
登録日2025-01-21
意匠に係る物品宅配便受け箱用部材
意匠分類D0-19(D3～D9に属さないその他の住宅設備用品)
出願番号2024006251
出願日2024-03-27
意匠権者株式会社ナスタ
代理人個人,個人

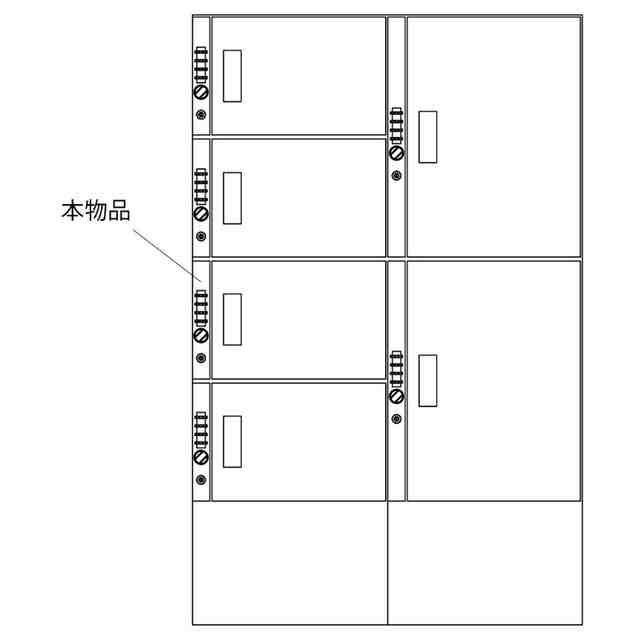

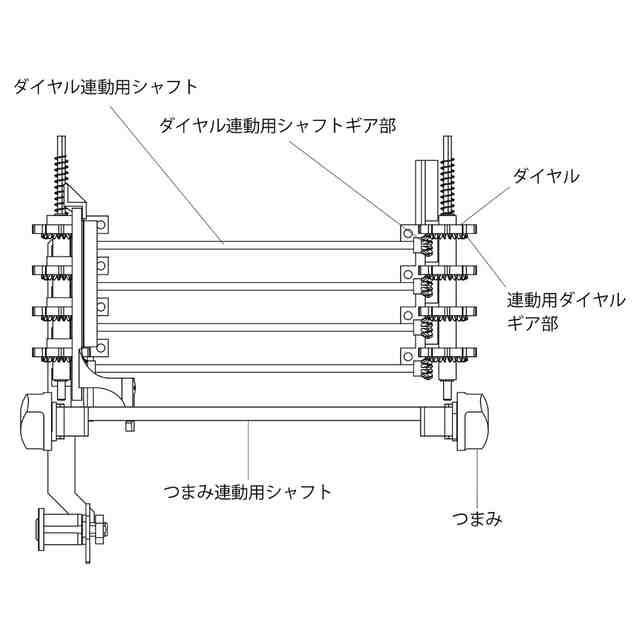

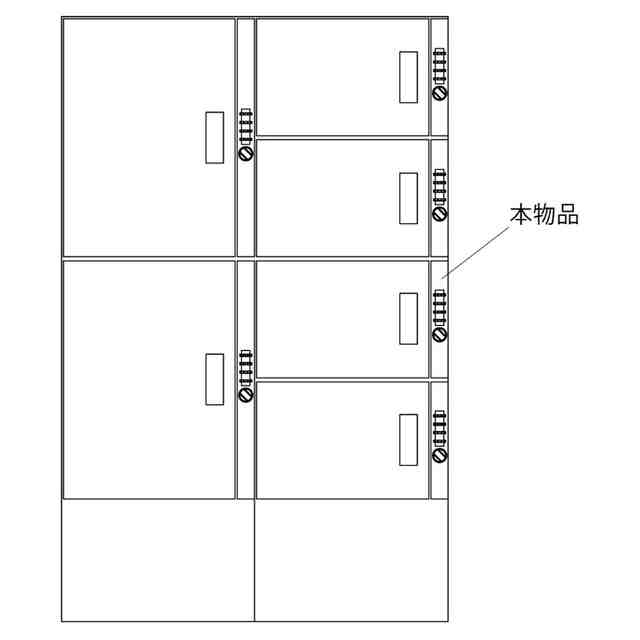

意匠に係る物品の説明本物品は、「使用状態参考図1」(マンション等屋内側)及び「使用状態参考図2」(マンション等屋外側)に示すように、宅配便受け箱に使用される宅配便受け箱用部材である。従来、宅配便受け箱のダイヤルは一般的にマンション等の屋外側に設けられ、宅配業者がかけたロックを解除するために居住者もマンション等の屋外側に回る必要があったが、当該課題を解決するものである。「各部の名称を示す参考図1」及び「各部の名称を示す参考図2」に示すように、各ダイヤルに連動用ダイヤルギア部が設けられ、ダイヤル連動用シャフトを介することで、片方のダイヤルを回した際に反対側のダイヤルも同時に回転するものである。これにより例えば「使用状態参考図2」(マンション等屋外側)の側から宅配業者等がダイヤル及びつまみを用いて適宜解除番号を定めてロックした際、「使用状態参考図1」(マンション等屋内側)の側からダイヤルを解除番号に合わせてつまみを回すことでロックを解除することができるものである。

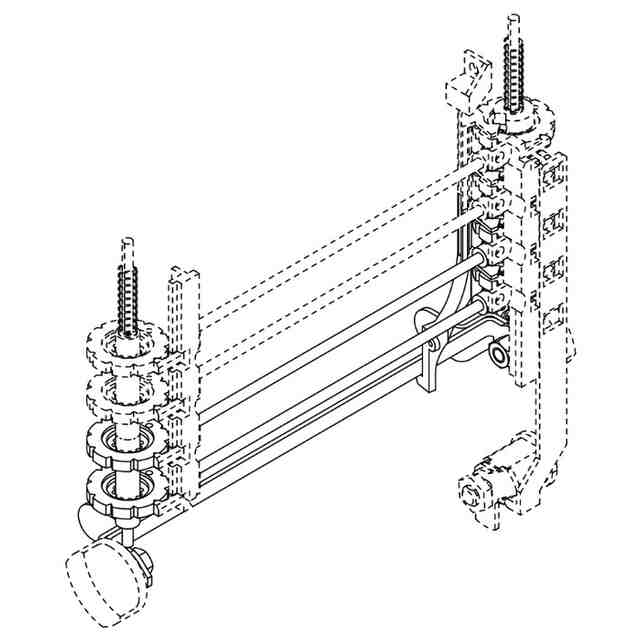

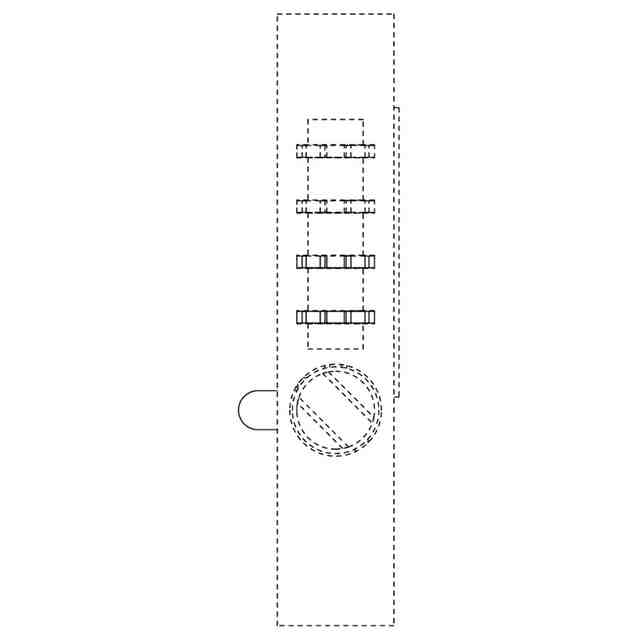

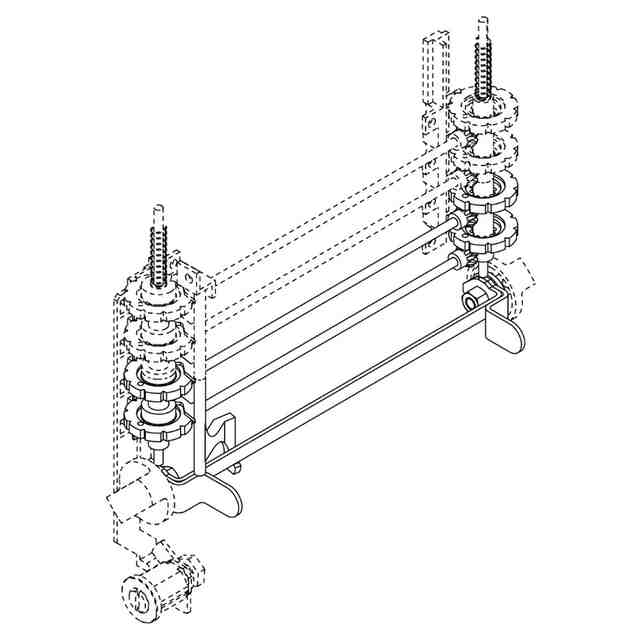

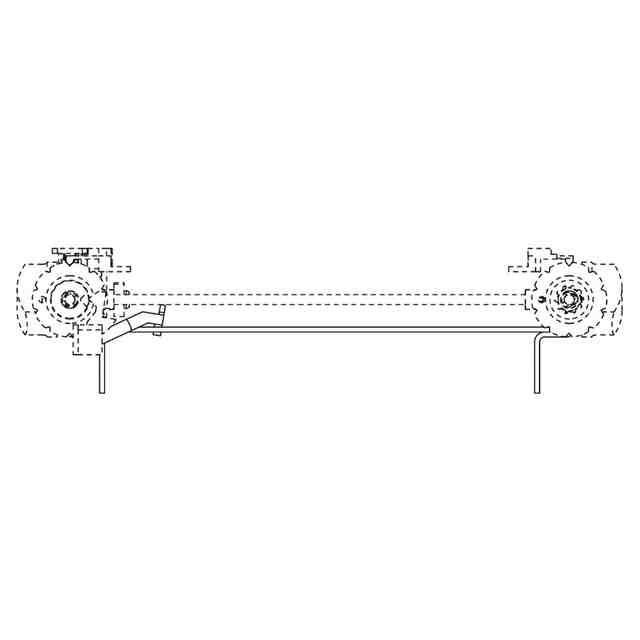

意匠の説明実線で表された部分が、意匠登録を受けようとする部分である。「筐体を外した状態の正面図」「筐体を外した状態の平面図」「筐体を外した状態の右側面図」「筐体を外した状態の左側面図」「筐体を外した状態の背面図」「筐体を外した状態の底面図」「筐体を外した状態の斜視図1」及び「筐体を外した状態の斜視図2」を含めて意匠登録を受けようとする部分を特定している。一点鎖線は、意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。「意匠登録を受けようとする部分を示す参考図1」及び「意匠登録を受けようとする部分を示す参考図2」において青色の着色を施した部分が、意匠登録を受けようとする部分である。
