意匠ウォッチ

発行日2024-11-12
公報種別意匠公報(S)
登録番号1784330
登録日2024-11-01
意匠に係る物品郵便受け箱
意匠分類D0-100(D3～D9に属さないその他の住宅設備用品)
出願番号2024013441
出願日2024-06-28
意匠権者株式会社ヤマソロ
代理人個人

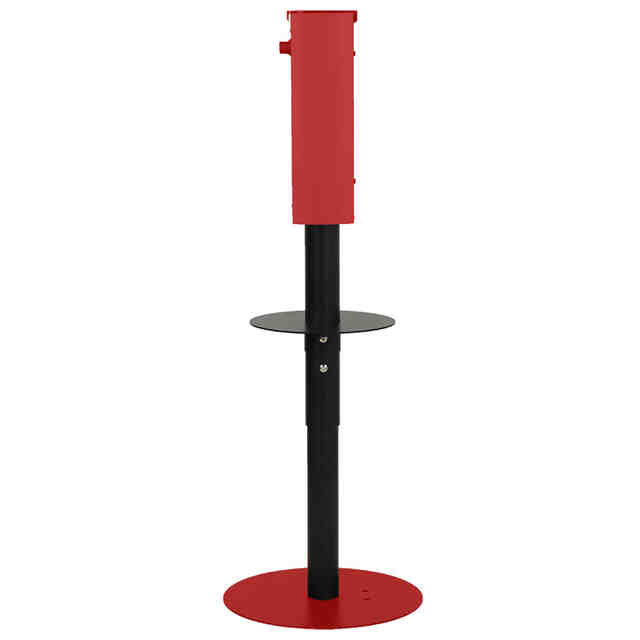

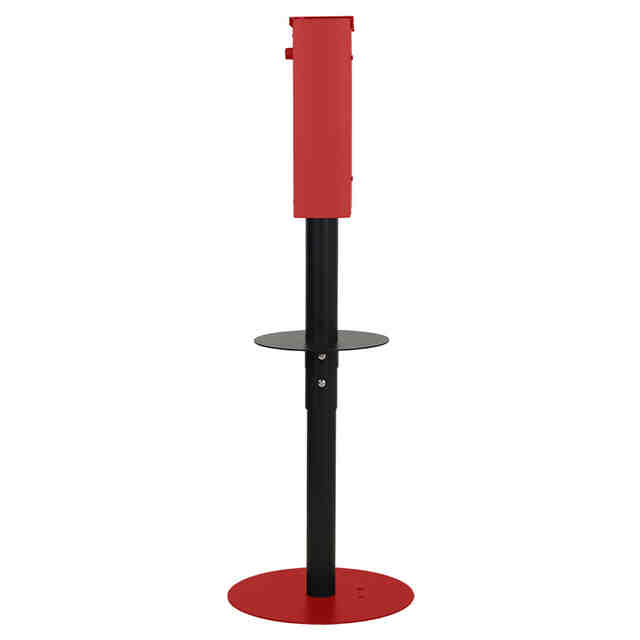

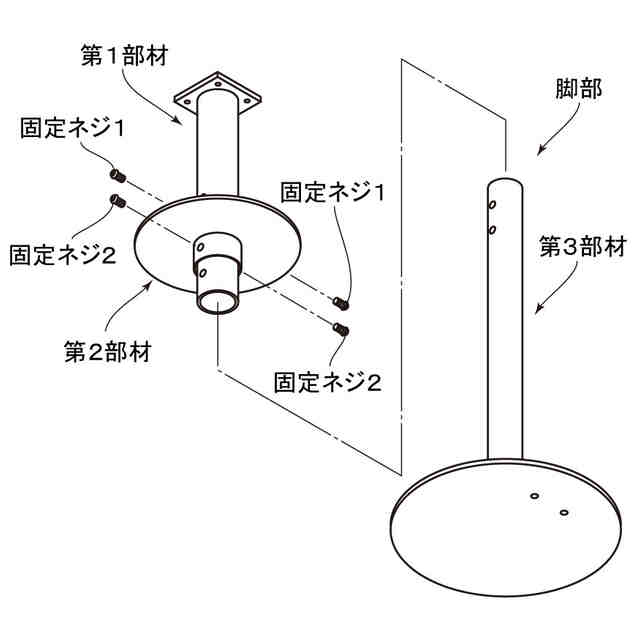

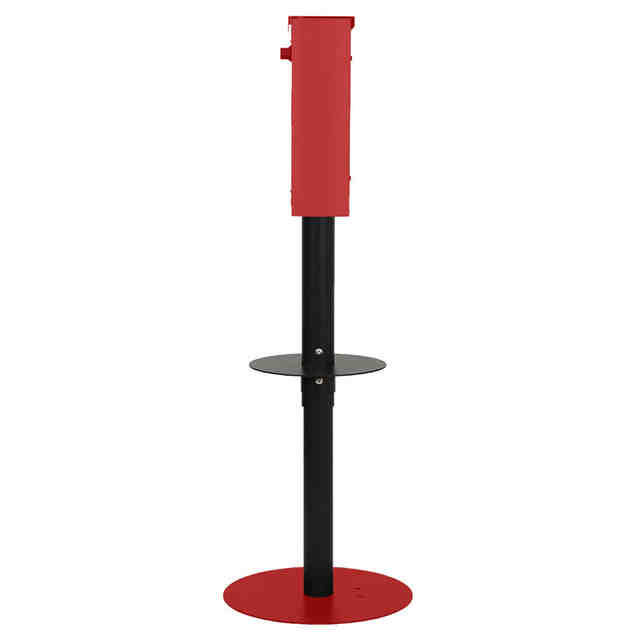

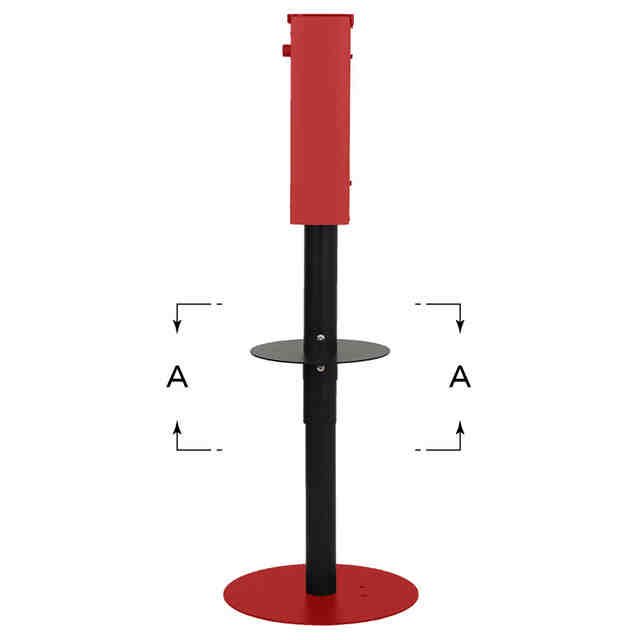

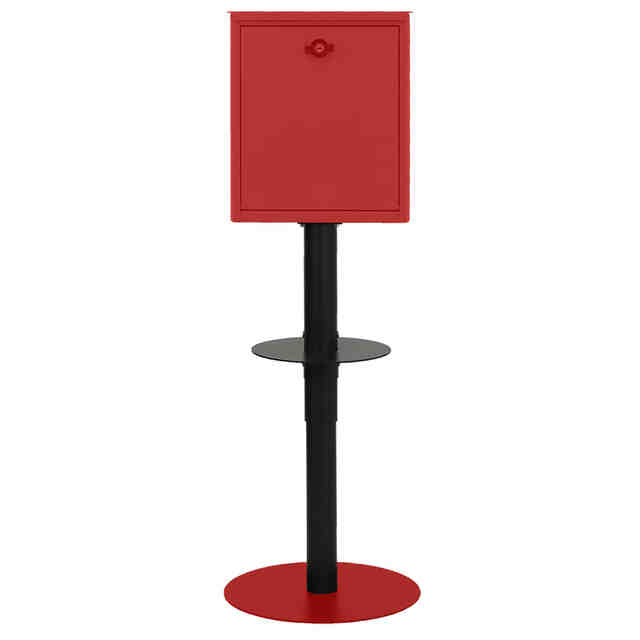

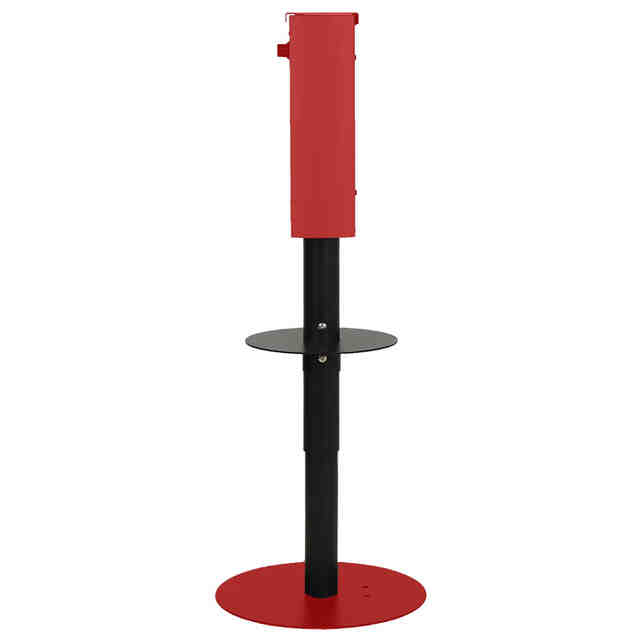

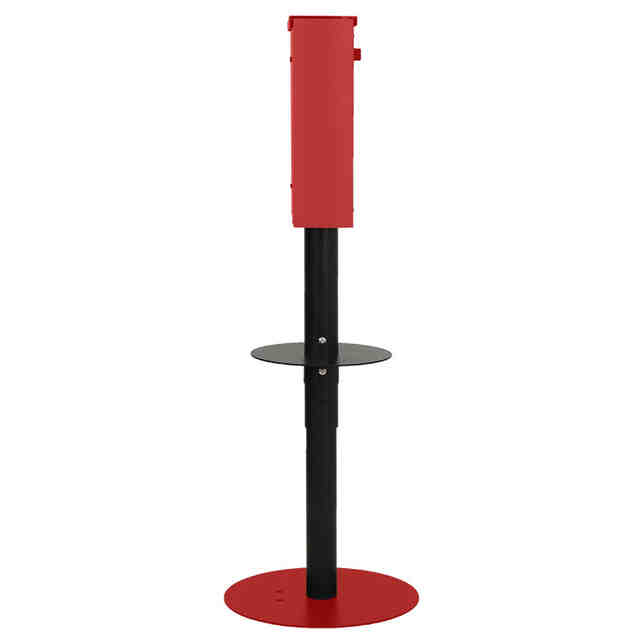

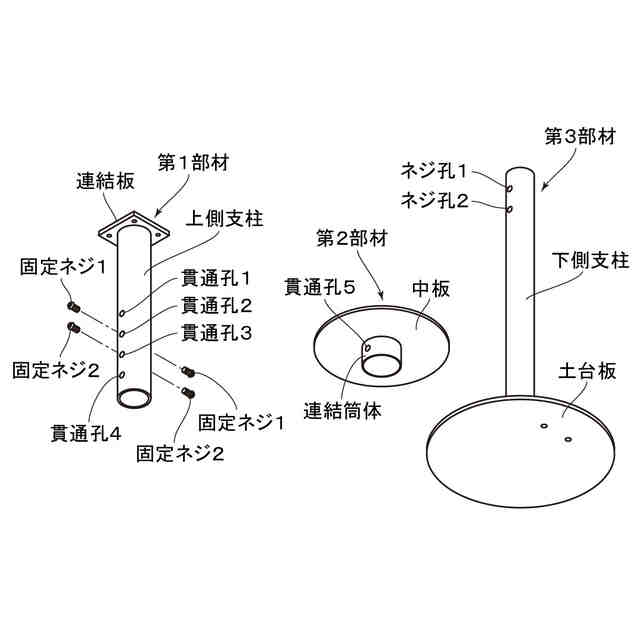

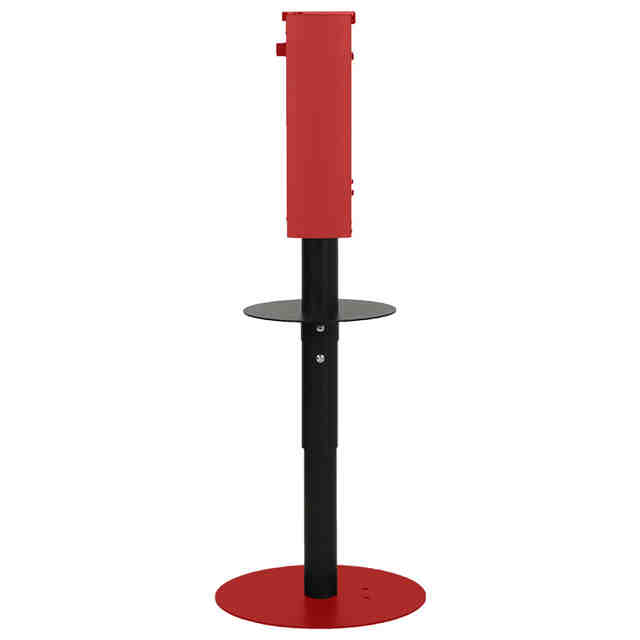

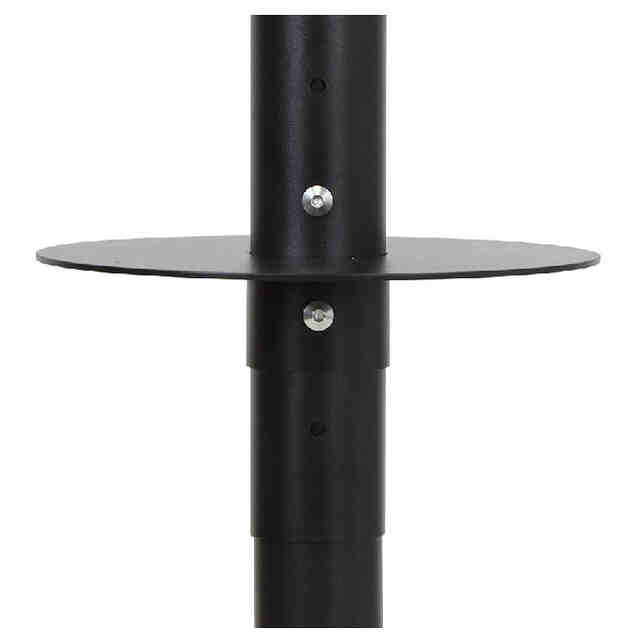

意匠に係る物品の説明本願意匠に係る物品の「郵便受け箱」は、箱状の本体部と、本体部を支持する脚部とを備えている。[参考図1]に示すように、脚部は、第1部材と第2部材と第3部材とを備えており、これらが2つの固定ネジ1と2つの固定ネジ2とを用いて互いに連結されている。[参考図2]に示すように、第1部材は、棒状の上側支柱と、上側支柱の上端部に固定された連結板とを有している。上側支柱の左右両側の部分には、貫通孔1、貫通孔2、貫通孔3および貫通孔4が上から下に向かってこの順に一定間隔で設けられている。第2部材は、上側支柱が挿通される連結筒体と、連結筒体の上端部に固定された中板とを有している。連結筒体の左右両側の部分には、貫通孔5が設けられている。第3部材は、上側支柱に下方から挿し込まれる下側支柱と、下側支柱の下端部に固定された土台板とを有している。下側支柱の左右両側の部分には、ネジ孔1およびネジ孔2が上から下に向かってこの順に設けられている。「第1状態」すなわち[斜視図]および6面図で表された状態では、固定ネジ1が貫通孔2に挿通されてネジ孔1に螺合され、固定ネジ2が貫通孔5および貫通孔3に挿通されてネジ孔2に螺合される。「第2状態」すなわち[第2状態における右側面図]に表された状態では、固定ネジ1が貫通孔5および貫通孔2に挿通されてネジ孔1に螺合され、固定ネジ2が貫通孔3に挿通されてネジ孔2に螺合される。「第3状態」すなわち[第3状態における右側面図]に表された状態では、固定ネジ1が貫通孔1に挿通されてネジ孔1に螺合され、固定ネジ2が貫通孔5および貫通孔2に挿通されてネジ孔2に螺合される。「第4状態」すなわち[第4状態における右側面図]に表された状態では、固定ネジ1が貫通孔5および貫通孔1に挿通されてネジ孔1に螺合され、固定ネジ2が貫通孔2に挿通されてネジ孔2に螺合される。「第5状態」すなわち[第5状態における右側面図]に表された状態では、固定ネジ1が貫通孔3に挿通されてネジ孔1に螺合され、固定ネジ2が貫通孔5および貫通孔4に挿通されてネジ孔2に螺合される。「第6状態」すなわち[第6状態における右側面図]に表された状態では、固定ネジ1が貫通孔5および貫通孔3に挿通されてネジ孔1に螺合され、固定ネジ2が貫通孔4に挿通されてネジ孔2に螺合される。
意匠の説明本願意匠は、その物品の機能に基づいて形状が変化する動的意匠である。本願意匠に係る物品の使用者は、第1状態から第6状態のうちの1つを任意に選択することができる。赤色に着色された部分(本体部および土台板)を除く部分が、意匠登録を受けようとする部分である。

関連意匠
