発行日2025-02-13
公報種別意匠公報(S)
登録番号1791085
登録日2025-02-04
意匠に係る物品昇降用ステップ
意匠分類D0-200(D3～D9に属さないその他の住宅設備用品)
出願番号2024009430
出願日2024-05-10
意匠権者フルサト工業株式会社,マツモラ産業株式会社
代理人個人,個人,個人,個人,個人,個人

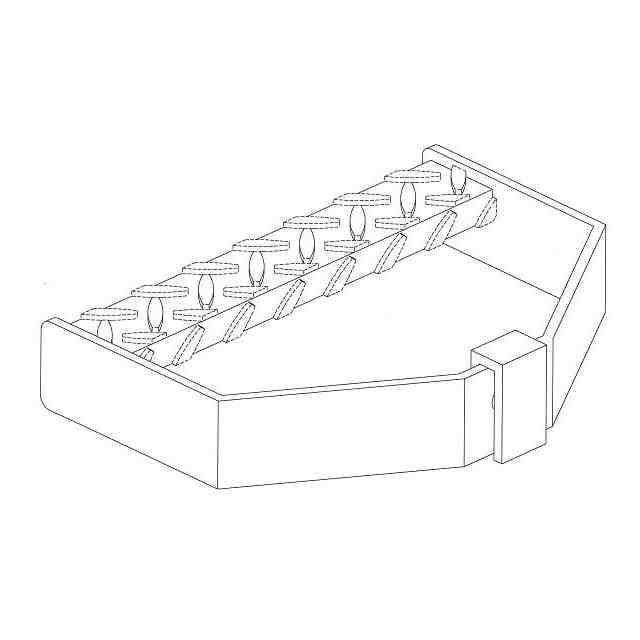

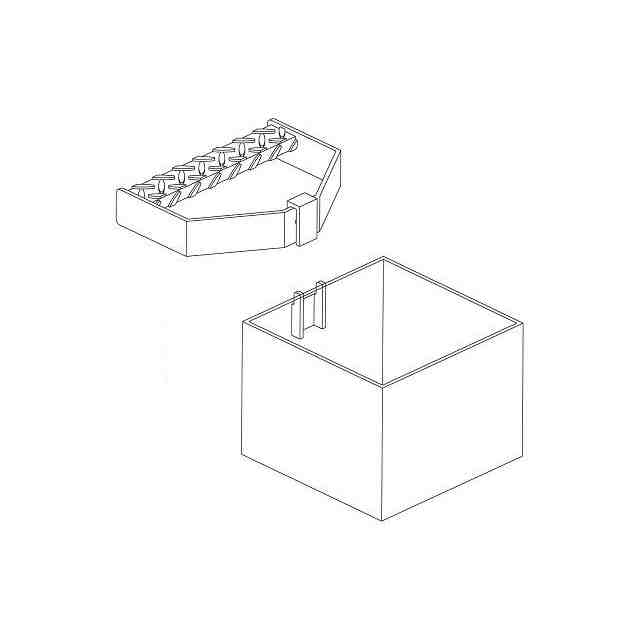

意匠に係る物品の説明本物品は、ビルの建設現場や作業場などにおいて、建築用鉄骨の組段階における作業者の昇降作業用の足場を確保するための昇降用ステップに関する。本物品は、略環状であって、作業者が実際に使用する際に足場とする部分が平らになったステップ部と、該ステップ部と一体化され、建築用鉄骨等に固着された支持部材に挿入可能に形成される略コの字状の掛具部とからなる。「使用状態を示す参考斜視図」に示すように、建築用鉄骨等に固着された支持部材に本物品の掛具部を挿入することで、建築用鉄骨等に本物品を仮固定することができる。本物品には、掛具部の内側部分にねじ孔を有している。仮固定後の本物品の掛具内側部分のねじ孔にねじやボルトなどを挿入して締めることで、本物品を建築用鉄骨等に固定することができる。これらの操作は、支持部材に掛具部を挿入する操作、掛具内側部分のねじ孔にねじやボルトを挿入して締める操作という簡便な二工程によって行われるため、容易に本物品を固定することができる。特に、手締めねじや手締めボルトを用いることで、工具なしに手で本物品を固定することができる。更に、本物品を使用後、ねじやボルトを緩めて本物品を支持部材から持ち上げることで容易に本物品を建築用鉄骨等から外すことができる。そのため、建築用鉄骨の組段階及び解体作業時の作業者の負担を軽減することができる。

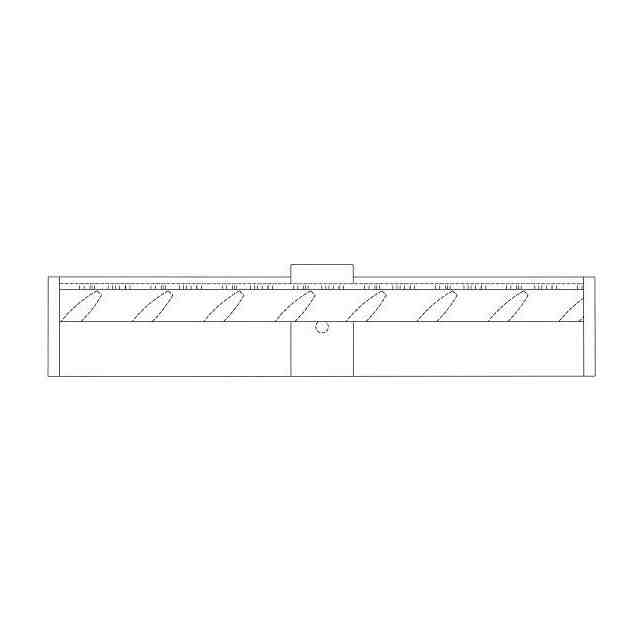

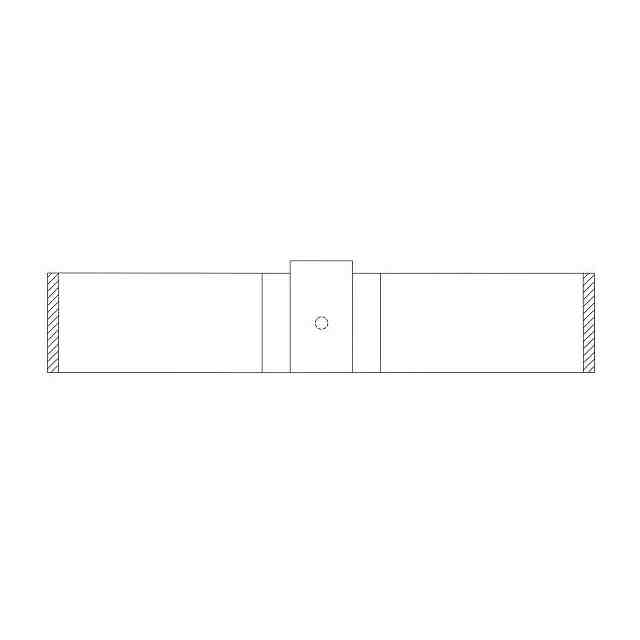

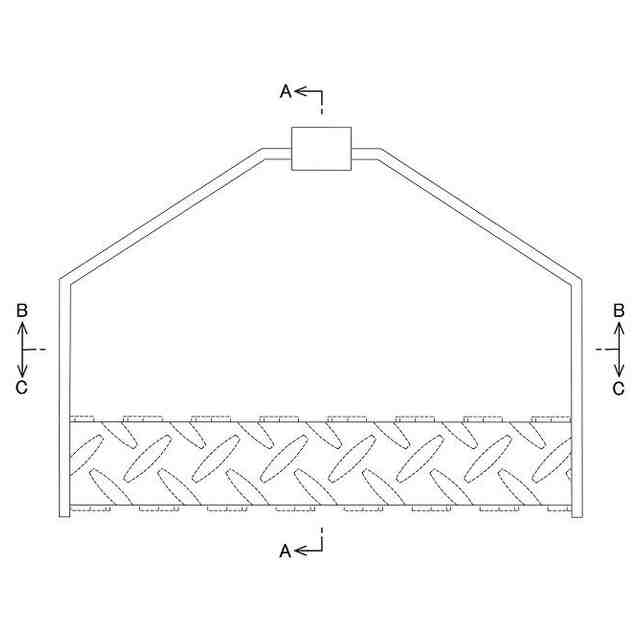

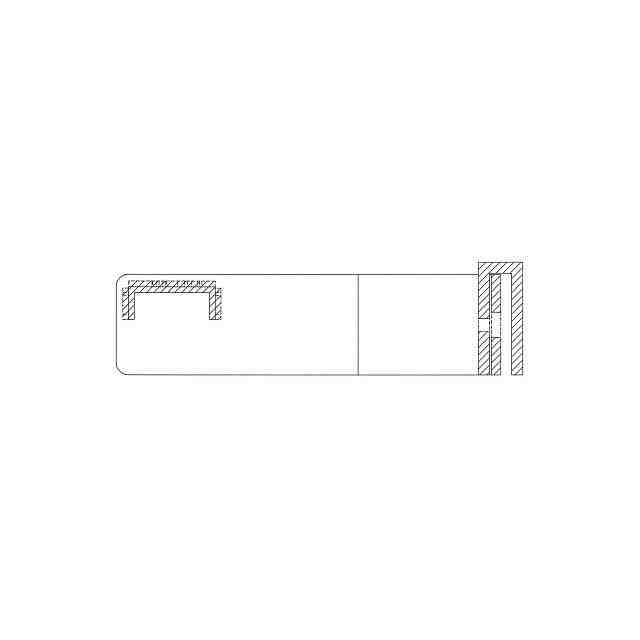

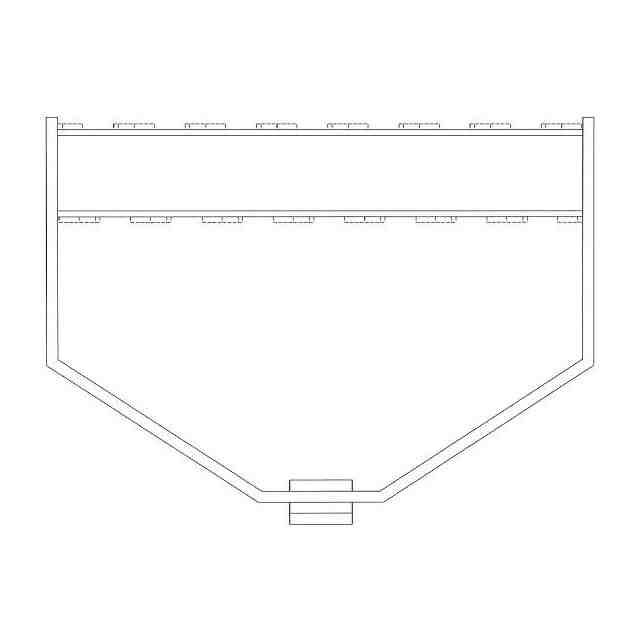

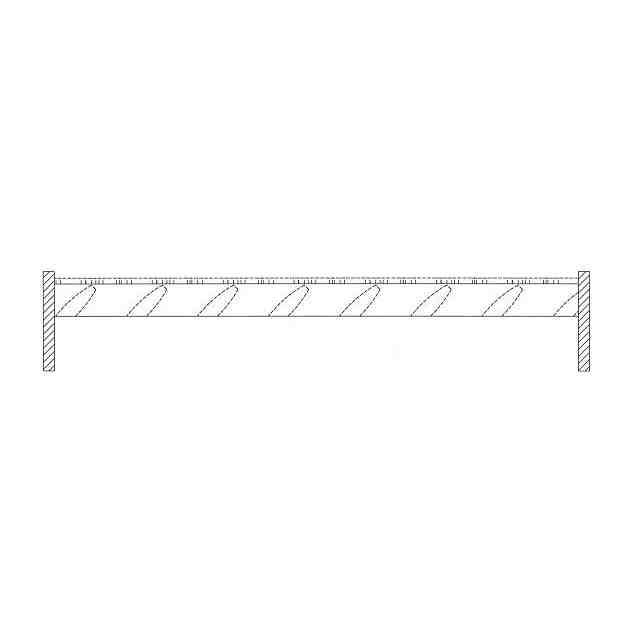

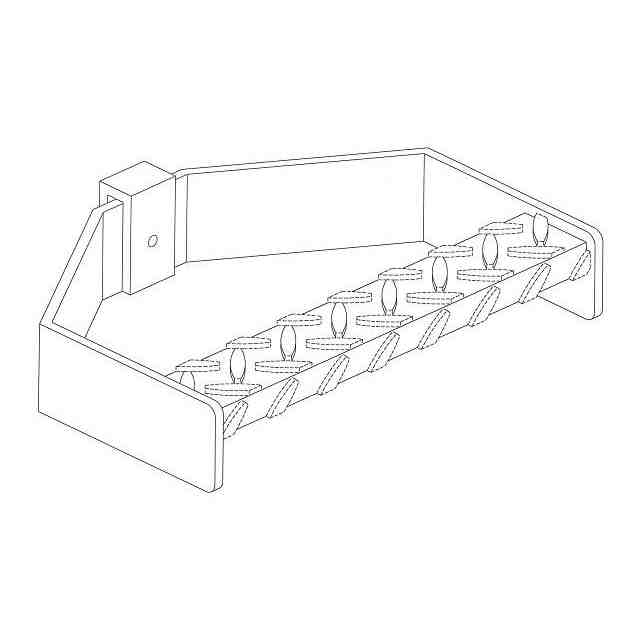

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。左側面図は右側面図と対称に表れるので、左側面図を省略した。

関連意匠
