発行日2024-09-13
公報種別意匠公報(S)
登録番号1779934
登録日2024-09-05
意匠に係る物品貨物車両用荷箱
意匠分類G2-2914(車両)
出願番号2024008532
出願日2024-04-25
意匠権者新明和工業株式会社,ShinMaywa Industries,Ltd.
代理人

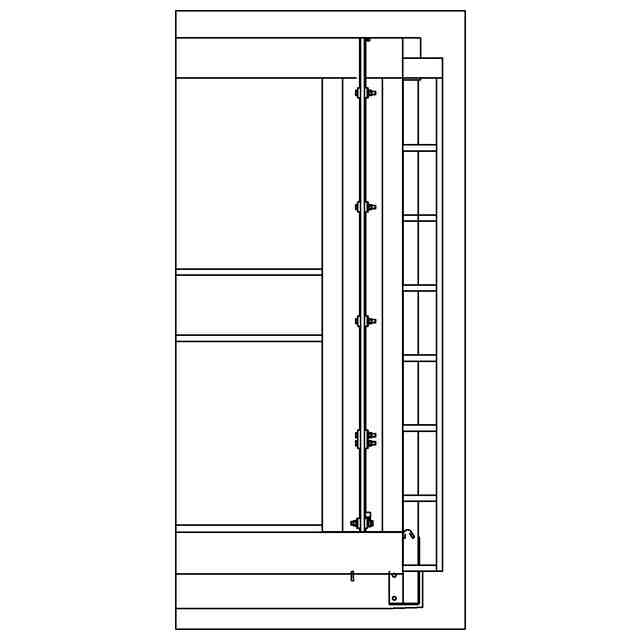

意匠に係る物品の説明本物品は、「使用状態を示す参考図」に示すように、車台を構成するシャシフレーム上に搭載される。また、作業者が本物品上部に上ったり本物品上部から下りたりするための梯子が設けられ、この梯子に隣接してレールが設けられている。A-B部分参考拡大図に示すように、梯子に隣接する縦スチフナに窪み部が形成されており、この窪み部に設けたレール取付具を介してレールが取り付けられる。レールは、下部枠体から上部枠体まで延びている。

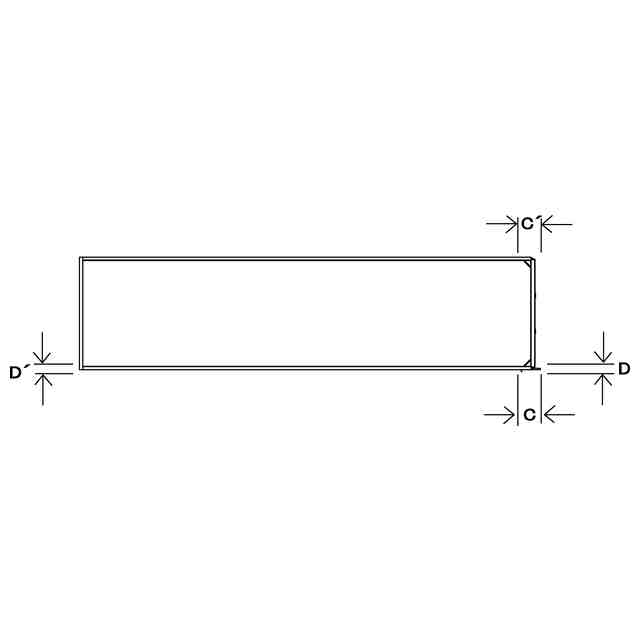

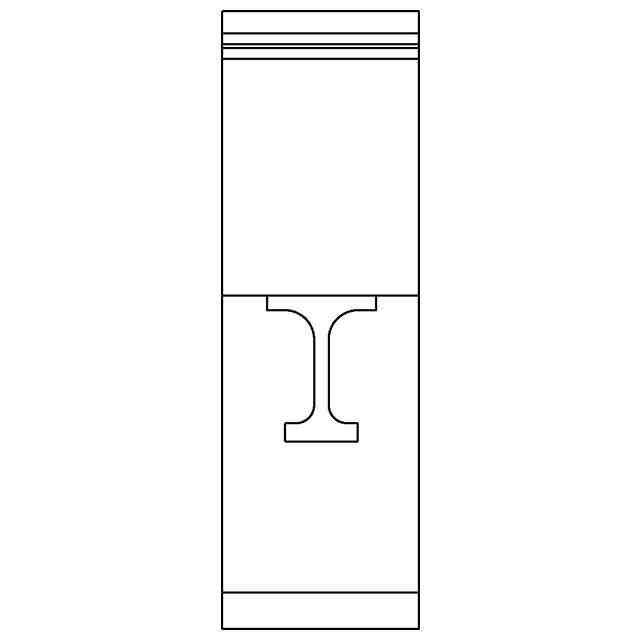

意匠の説明A-B部分拡大図は、正面図におけるA-A’切断部及びB-B’切断部によって区切られた部分の拡大図である。C-D部分拡大図は、平面図におけるC-C’切断部及びD-D’切断部によって区切られた部分の拡大図である。E-F部分拡大図は、C-D部分拡大図におけるE-E’切断部及びF-F’切断部によって区切られた部分の拡大図である。

関連意匠
