意匠ウォッチ

発行日2025-01-09
公報種別意匠公報(S)
登録番号1788627
登録日2024-12-25
意匠に係る物品塵芥収集車の温度表示用画像
意匠分類N3-10W()
出願番号2024013116
出願日2024-06-26
意匠権者新明和工業株式会社,ShinMaywa Industries,Ltd.
代理人弁理士法人あーく事務所

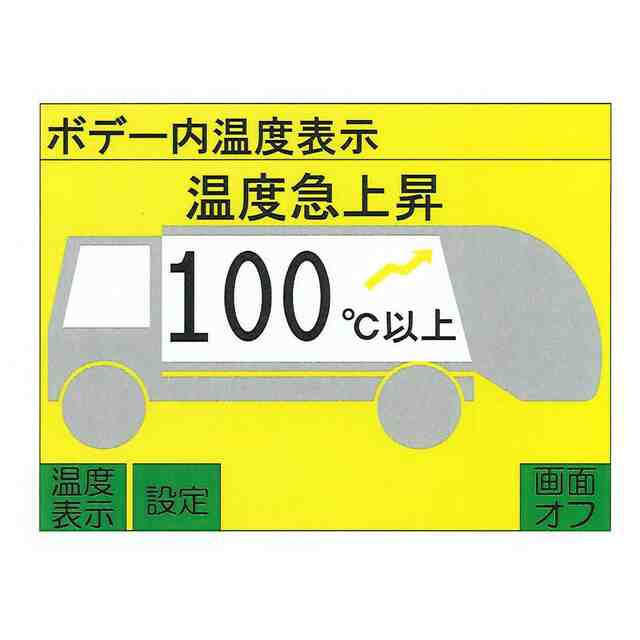

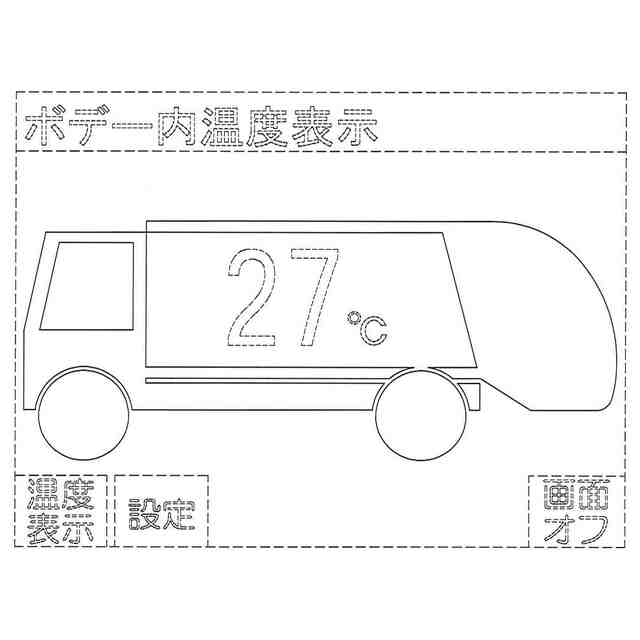

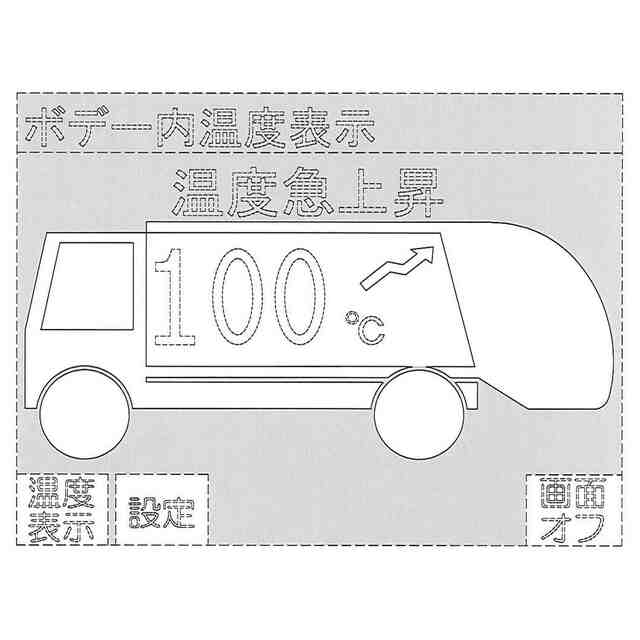

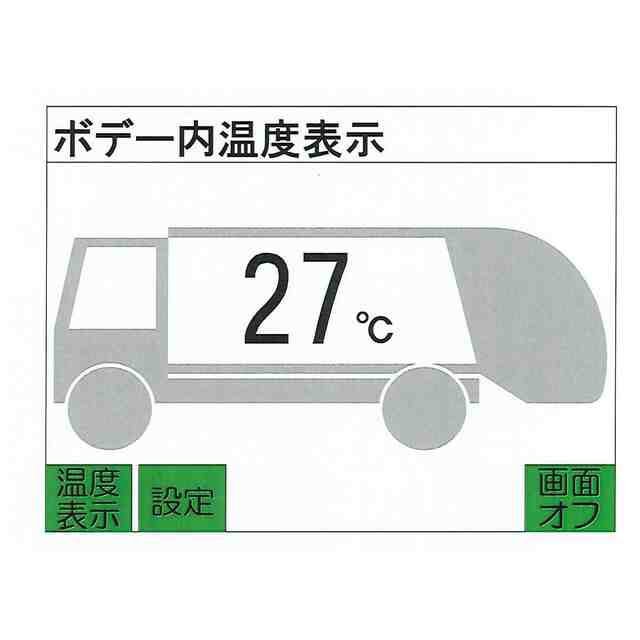

意匠に係る物品の説明本画像は、画像図、変化した状態を示す画像図、及び使用状態を示す参考図1、2に示すように、塵芥収集車の前後方向中央部に配置される塵芥収容箱の内部の温度状況を表示するための画像である。画像図は、塵芥収容箱の内部の所望の温度変化が検知されていないときの状態を示すものであって、塵芥収集車の後部に配置される塵芥投入箱、及び塵芥収容箱のうち、塵芥収容箱を示す画像の内部に、温度計によって検知された温度が表示される。変化した状態を示す画像図は、塵芥収容箱の内部の所望の温度変化が検知されたときの状態を示すものであって、塵芥収容箱を示す画像の内部に検知された温度が表示されるとともに、「°C」の文字の上方の部分に、斜め右上方向を指す矢印が表示され、さらに、塵芥収集車を示す画像の周囲の部分の色が変化する。使用状態を示す参考図1は、塵芥収容箱の内部の所望の温度変化が検知されていないときの状態を示す画像であって、検知された温度が例えば27°Cの場合を示している。使用状態を示す参考図2は、塵芥収容箱の内部の温度の急上昇が検知されたときの状態を示す画像であって、検知された温度が例えば100°C以上の場合を示している。塵芥収容箱の内部の温度の急上昇が検知されると、使用状態を示す参考図2に示すように、上述した矢印が例えば黄色等で表示され、塵芥収集車を示す画像の上方の部分に、例えば「温度急上昇」等の文字が表示され、さらに、塵芥収集車を示す画像の周囲の部分の色が変化し、例えば黄色等で表示される。これにより、塵芥収容箱の内部の温度が急上昇したことを作業者に報知できるようになっている。その後、塵芥収容箱の内部の温度の急上昇が検知されなくなると、使用状態を示す参考図1に示すように、上述した矢印は表示されなくなり、塵芥収集車を示す画像の上方の部分に文字は表示されなくなり、さらに、塵芥収集車を示す画像の周囲の部分の色が変化前の色に戻り、例えば白色等で表示される。
意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。変化した状態を示す画像図において、薄墨色で着色した部分は、色彩が変化することを便宜的に表したものにすぎず、本意匠は色彩を特定しない意匠である。

関連意匠
