発行日2025-09-25
公報種別意匠公報(S)
登録番号1809138
登録日2025-09-16
意匠に係る物品車両用充電システムのコネクタ機器
意匠分類H2-2120(回転電気機械、配電機械器具)
出願番号2025003987
出願日2022-07-21
意匠権者矢崎総業株式会社,Yazaki Corporation,新明和工業株式会社,ShinMaywa Industries,Ltd.
代理人弁理士法人栄光事務所

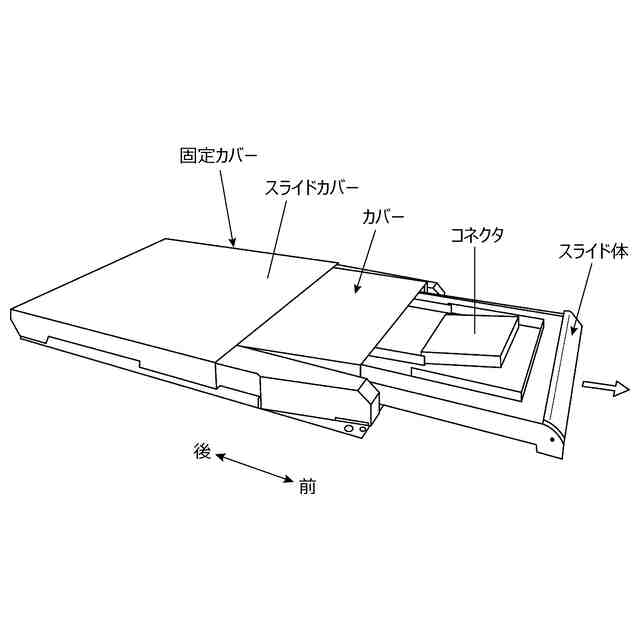

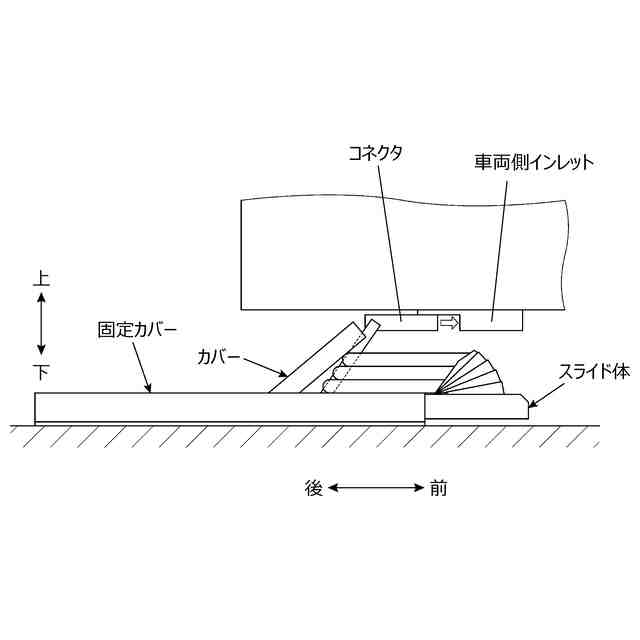

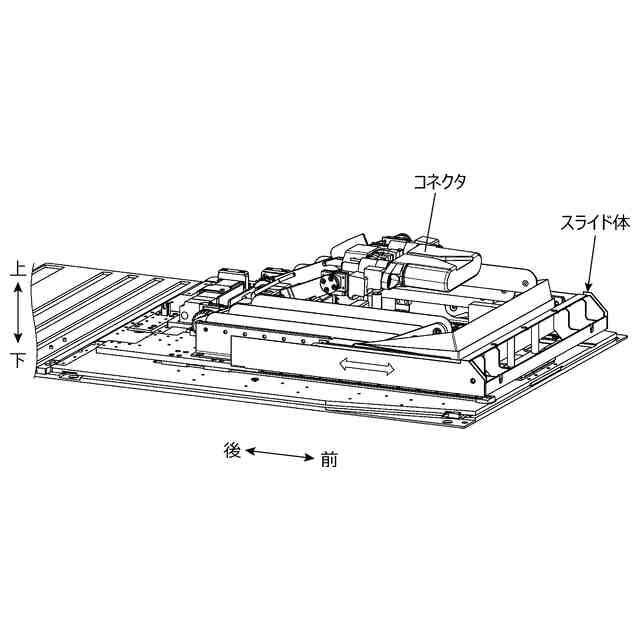

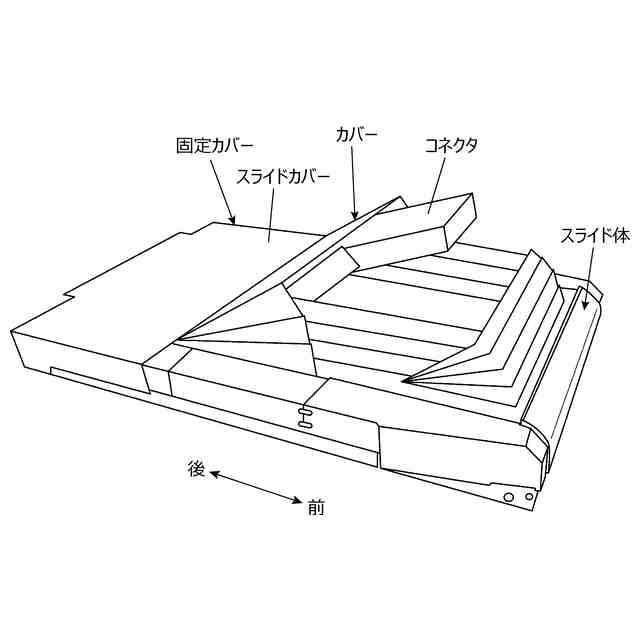

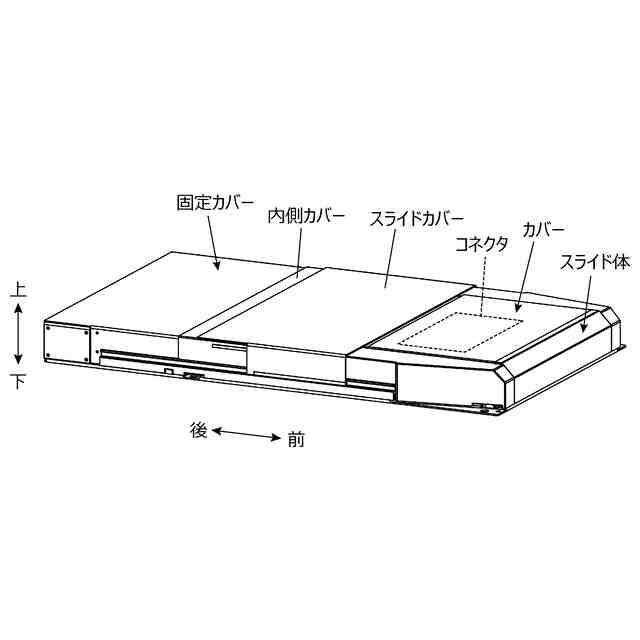

意匠に係る物品の説明本物品は、車両用充電ユニットのコネクタ機器であって、車両側インレットに嵌合可能なコネクタを内蔵している。参考図に示すように、コネクタは、スライド体に接続されカバーに覆われており、スライド体を前方に移動すると、コネクタがカバー外に露出し、カバーが斜め上方向に持ちあげられることに連動してコネクタが上方に移動し前後方向に移動可能となる。カバーはスライドカバーに対して揺動可能に連結され、スライド体が進退する際にカバー及びスライドカバーがスライド体と共に進退する。また、内側カバーは固定カバーとスライドカバーのひっかけの範囲内で自由に動くようになっていて、カバーが前進後退しても、開口部をなくしかつ機器からはみ出ない。
意匠の説明斜視図に表れる形状等が、意匠登録を受けようとする部分である。
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
