発行日
2024-09-12
公報種別
意匠公報(S)
登録番号
1779774
登録日
2024-09-04
意匠に係る物品
カッターナイフ
意匠分類
K1
-124(利器及び工具)
出願番号
2024004885
出願日
2024-03-08
意匠権者
株式会社貝印刃物開発センター
代理人
弁理士法人ゆうあい特許事務所
意匠に係る物品の説明

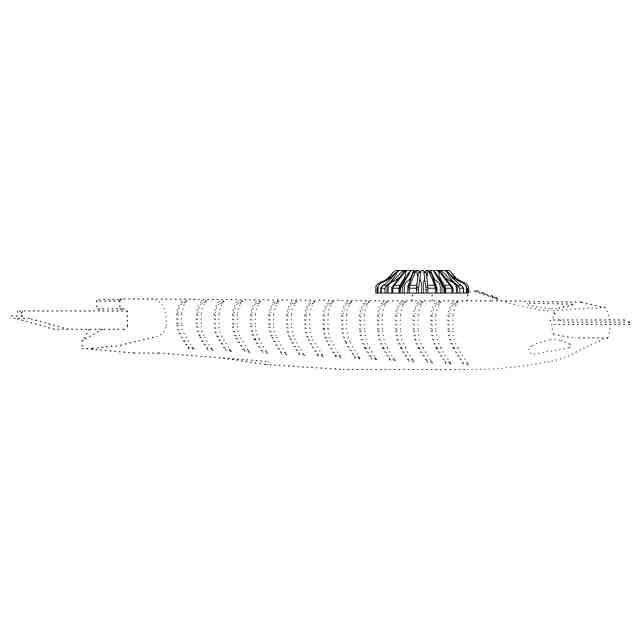

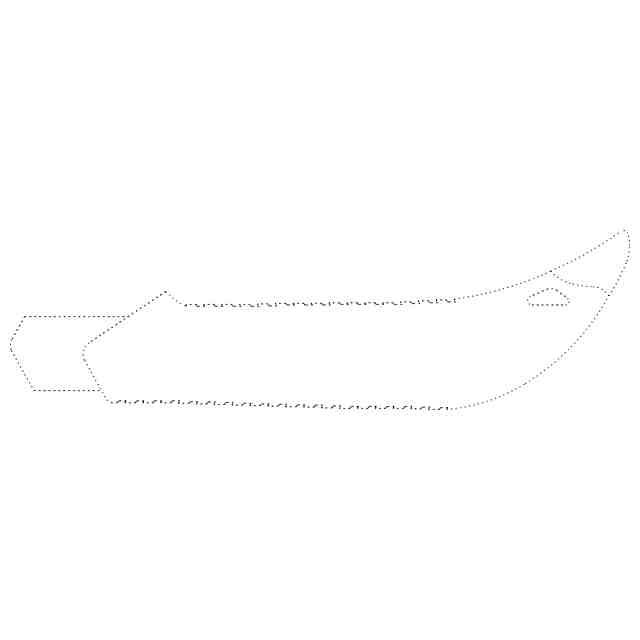

この意匠に係る物品は、スライダー式のカッターナイフで、ダイアルを回すことで刃を固定する。底面図のように、ダイアルは、径方向から視ると、ホルダー部から離れるほど径方向の寸法が小さくなるテーパ状の富士山の形をした台形状をなし、指にフィットしやすくなっている。また、スライダーの後端側をダイアルと対応するテーパ形状にすれば、ダイアルとスライダーが連続する緩やかな曲面となり、刃を押し出す際に指にフィットしやすい。ダイアルの表面には、異なる形状の2種類のリブが周方向において交互に並ぶ。2種類のリブは、一方がダイアルの外周側、他方がダイアルの内周側において高くなった、逆位相のレイアウトとされていて、ダイアルを回す際や操作する際にも指がかりがよい形状となっている。
意匠の説明
意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表した。
意匠ウォッチbot のツイートを見る
この意匠をJ-PlatPatで参照する
