発行日2024-10-10
公報種別意匠公報(S)
登録番号1781921
登録日2024-10-02
意匠に係る物品剃刀
意匠分類B7-2210(化粧用具又は理容用具)
出願番号2023022664
出願日2023-10-31
意匠権者株式会社貝印刃物開発センター
代理人弁理士法人ゆうあい特許事務所

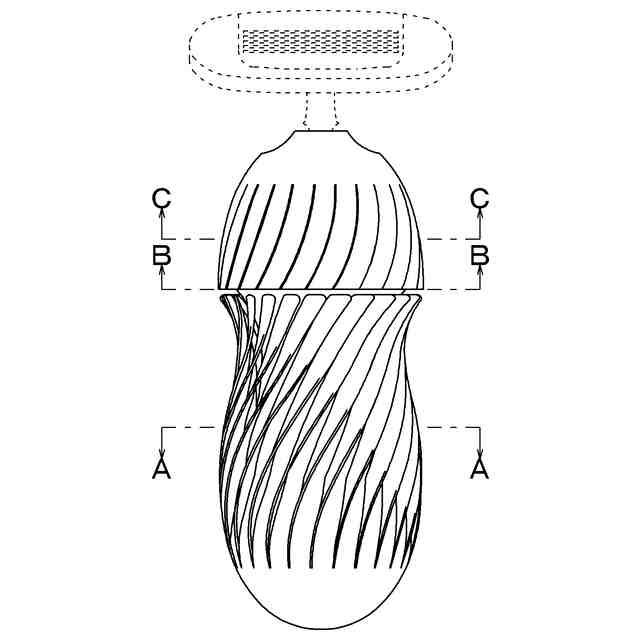

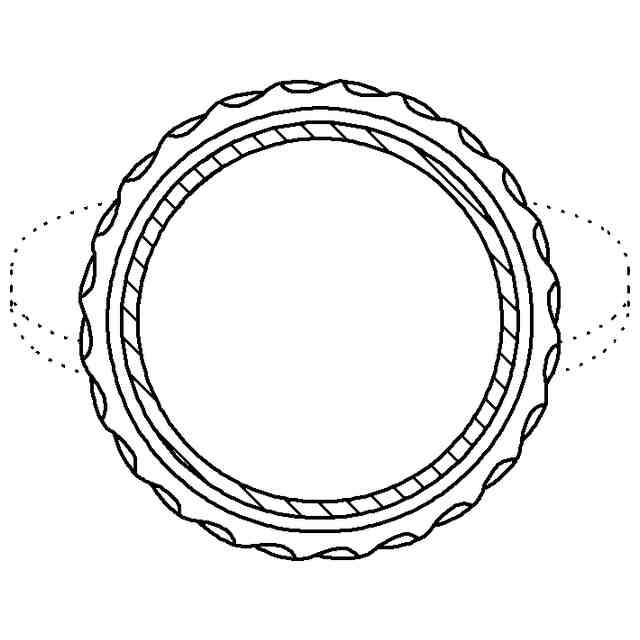

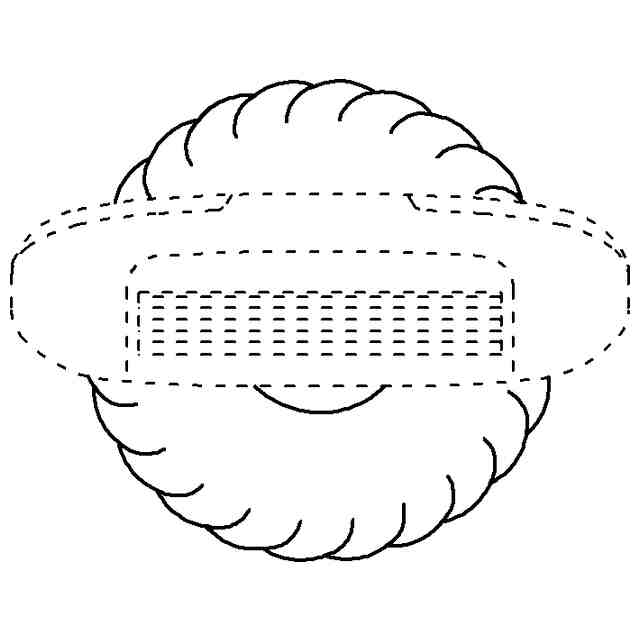

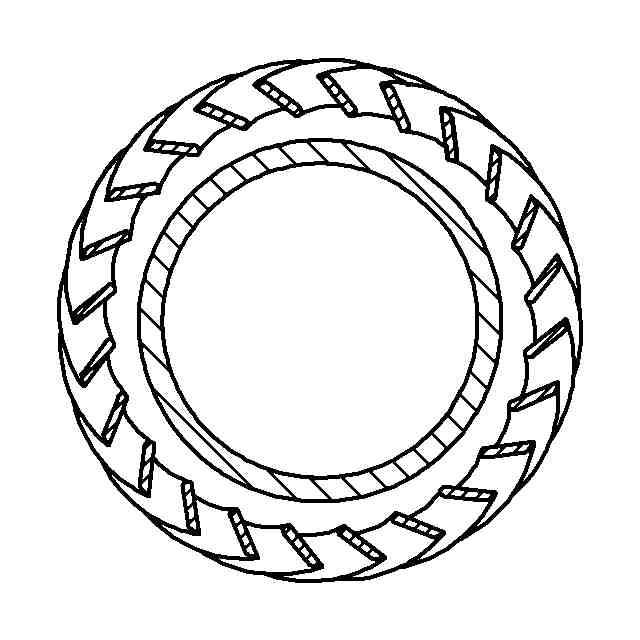

意匠に係る物品の説明この意匠に係る物品は、剃刀であり、正面図などにおいて破線で示したような剃刀ヘッドが剃刀用ホルダの一端側に取付けられることで使用される。剃刀用ホルダの他端側は把持部であり、剃刀使用時にはユーザは把持部を掴んで剃刀を使用する。剃刀に適用される剃刀ヘッドについては任意のもので良いが、例えばホルダに固定される支持体と肌に接する枠部とを有し、支持体から枠部を取り外すことで刃体のみの交換が可能な剃刀ヘッドが適用される。剃刀用ホルダは、把持部となる下側部分とその上に位置する上側部分とを有した形状とされている。下側部分が構成する把持部は、A-A断面に示されるように内側に配置された断面円形状の基部と、基部の周囲に形成された複数本のフィンと、を有した形状とされている。複数本のフィンは、正面図の上下方向に沿う中心軸を中心とした周方向において等間隔に各フィンが配置されることで構成され、正面図における下方側が固定端、上方側が可動端となる片持ち構造とされている。これにより、ユーザが把持部を掴むと、複数のフィンが加えられた荷重に応じて撓み、把持部がユーザの手にフィットするようになっている。各フィンは、短冊状で構成され、剃刀用ホルダの底部側から上端側に向うほど、中心軸を回転中心とした右回り方向に徐々に位置をずらし、かつ、A-A断面に示されるように中心軸を中心とする径方向に対して径方向断面が徐々に傾斜する形状とされている。このため、複数のフィンを底部側から見ると、スパイラル状の外形形状になっている。また、剃刀用ホルダのうちの上側部分には、正面図やB-B断面およびC-C断面のように、下側部分のフィンに合せたスパイラル状の模様が外壁面により形作られている。
意匠の説明意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表した。

関連意匠
