発行日2024-09-02
公報種別意匠公報(S)
登録番号1778951
登録日2024-08-23
意匠に係る物品電線作業用装着工具
意匠分類K1-000(利器及び工具)
出願番号2024010661
出願日2024-05-28
意匠権者東北電力株式会社,株式会社永木精機
代理人個人

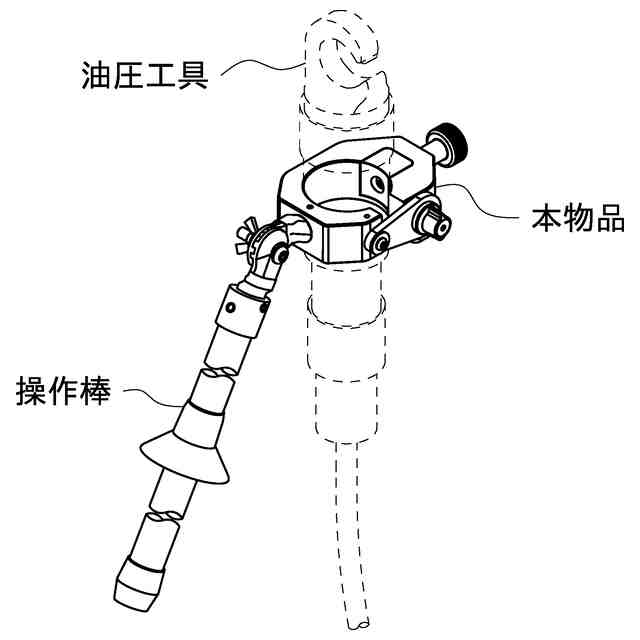

意匠に係る物品の説明本願意匠に係る物品は、主として電線工事等において用いられる電線作業用装着工具である。本物品は、操作棒(例えば、電気絶縁性を有する絶縁操作棒)に油圧工具を装着するために用いられる。本物品は、貫通孔及び開閉カバーを有する本体部と、角度調整が可能な操作棒接続部と、を備える。操作棒接続部は、操作棒の先端に接続することができる。開閉カバーは、本体部に対して、一方の端部を回転軸として回転可能に取り付けられている。貫通孔の開閉カバー近傍には開放部が設けられており、開閉カバーを回転させることによって、開放部が外部に開放される。開放された開放部を通じて、油圧工具のホース部を貫通孔に入れることができる。貫通孔には、油圧工具のヘッド部を挿入することができ、本体部は、貫通孔に挿入された油圧工具のヘッド部を固定することができる。

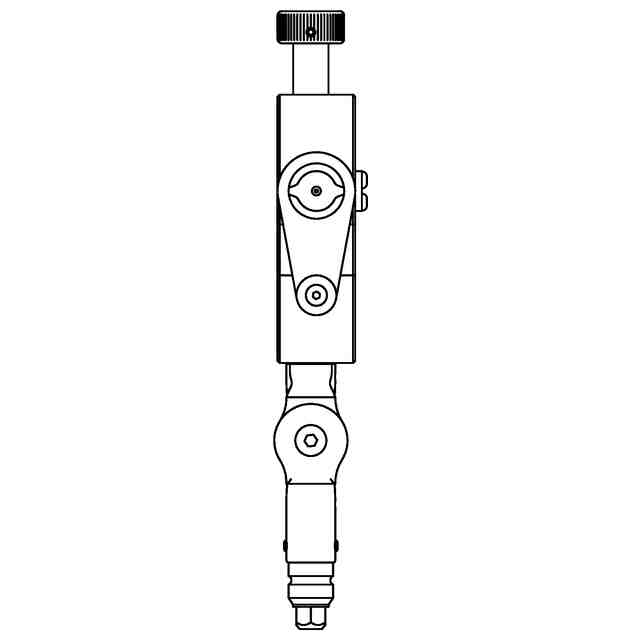

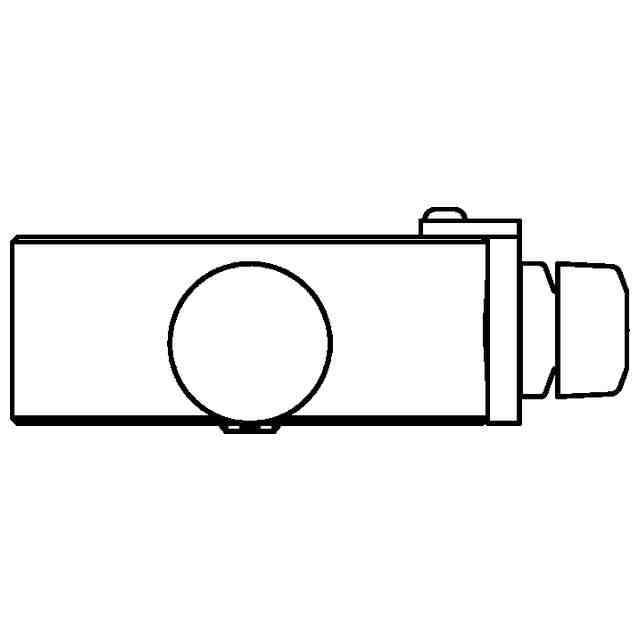

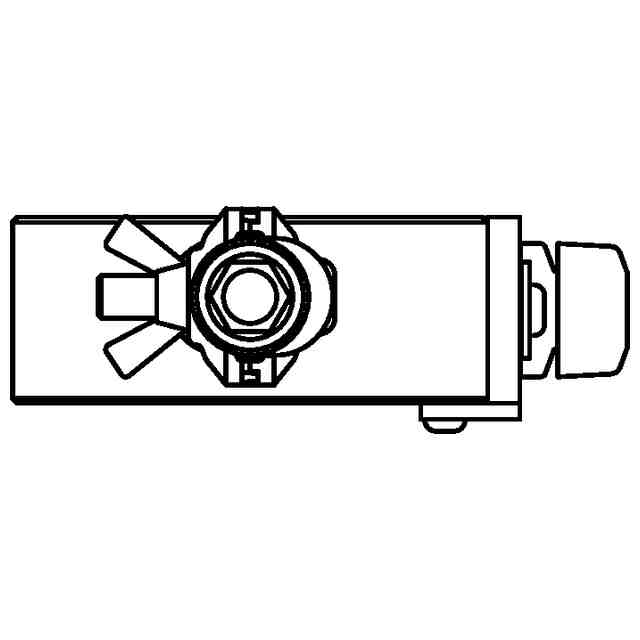

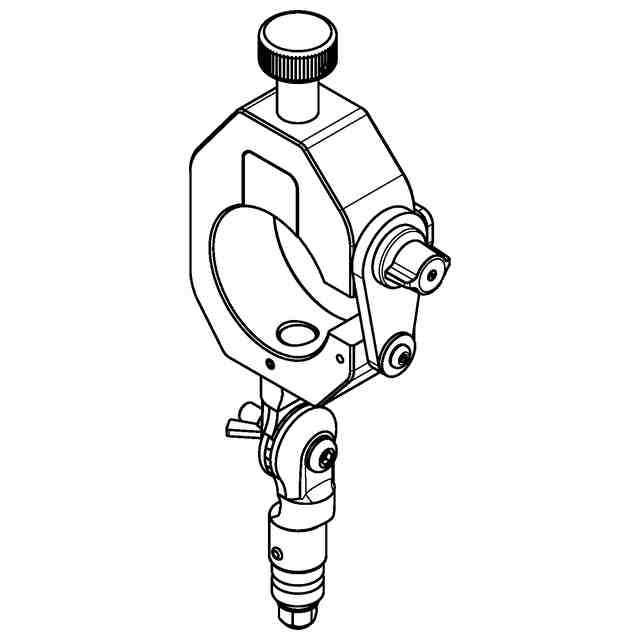

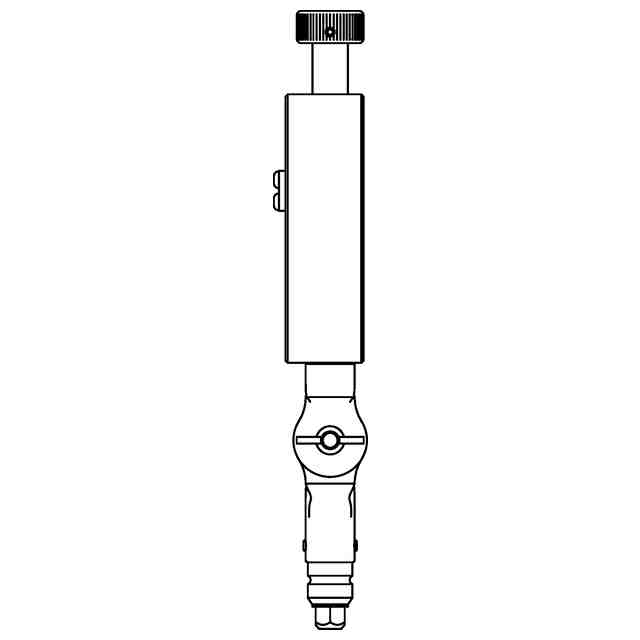

意匠の説明斜視図の表面部に表された細線は、いずれも立体表面の形状を特定するためのものである。
