発行日2024-11-20
公報種別意匠公報(S)
登録番号1785128
登録日2024-11-12
意匠に係る物品締結工具のカバー
意匠分類K1-390(利器及び工具)
出願番号2024007752
出願日2024-04-15
意匠権者東北電力株式会社,株式会社永木精機
代理人個人

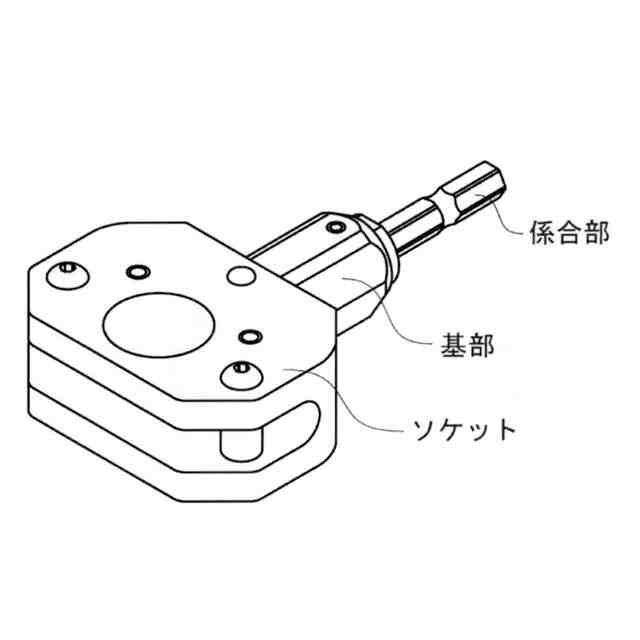

意匠に係る物品の説明この物品は、アイボルト等のボルトを締め付ける締結工具を使用する際に用いられるカバーである。「各部の名称を示す参考斜視図」に示すように、締結工具は、基部と、ボルトに係合するソケットと、インパクトドリル等の動力供給装置と係合する係合部と、を有する。「使用状態を示す参考斜視図」に示すように、使用者は締結工具の基部にカバーを挿入し、係合部と動力供給装置を係合し、ソケットとボルトを係合した状態で、動力供給装置の動力を係合部に伝達する。動力が係合部に伝達されることでソケットが回転し、ボルトを締め付けることができる。カバーを介して締結工具を支持することで、締結工具の使用時に回転するソケットに手が巻き込まれることを防止できる。

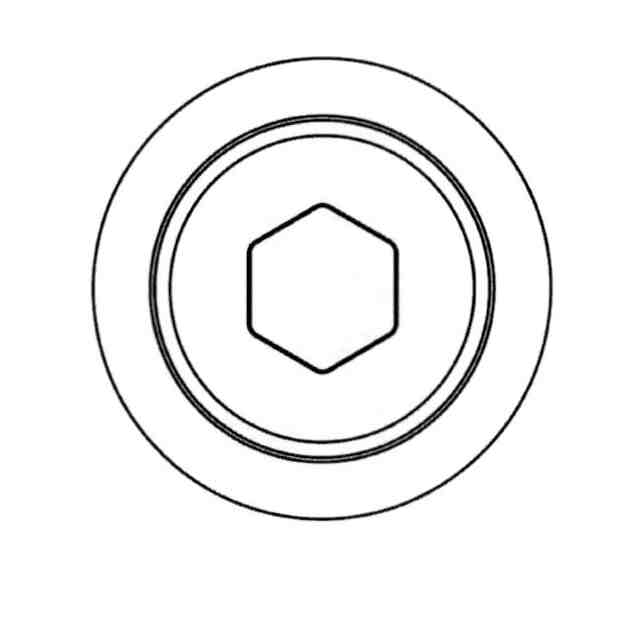

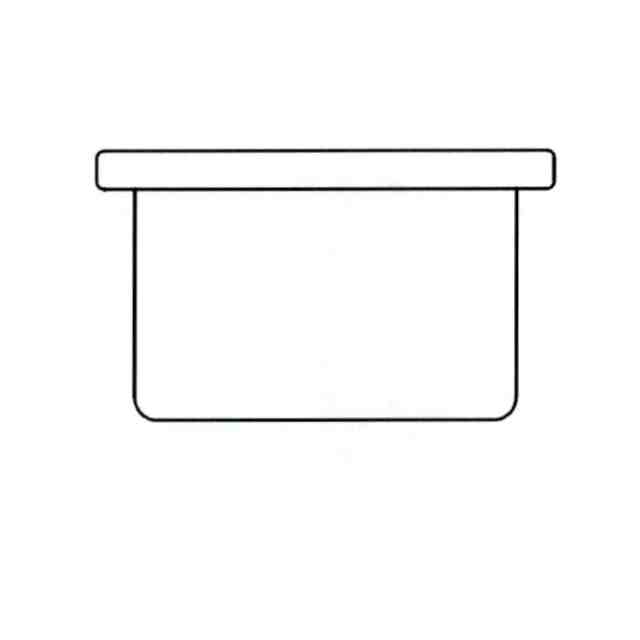

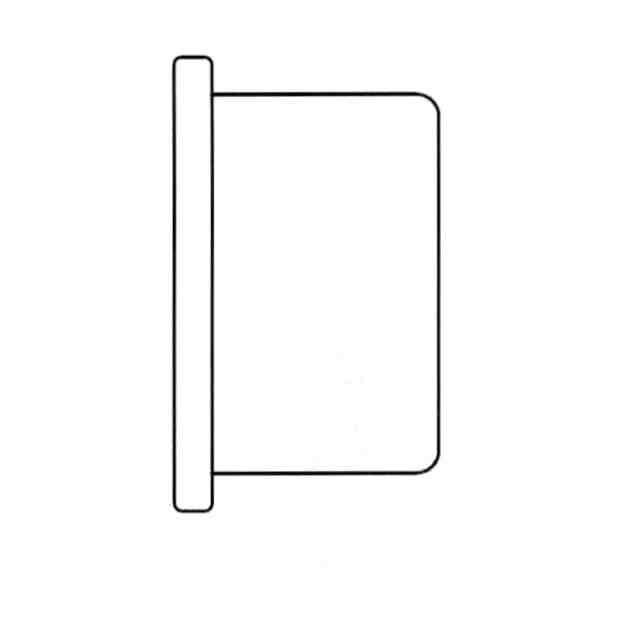

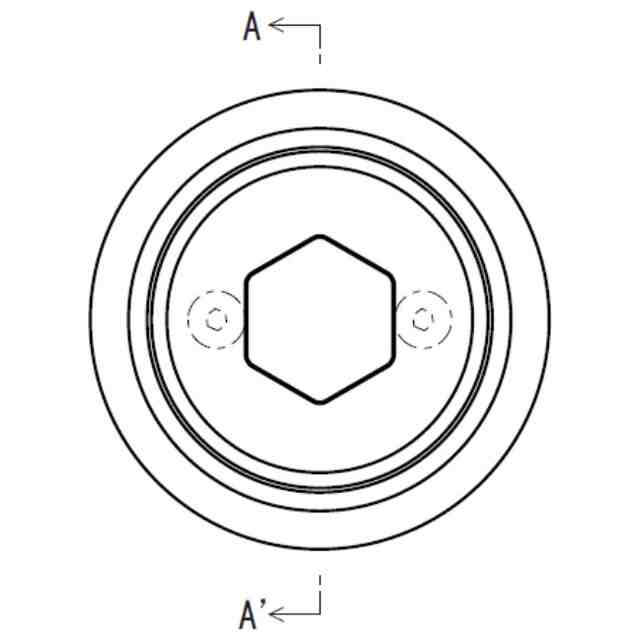

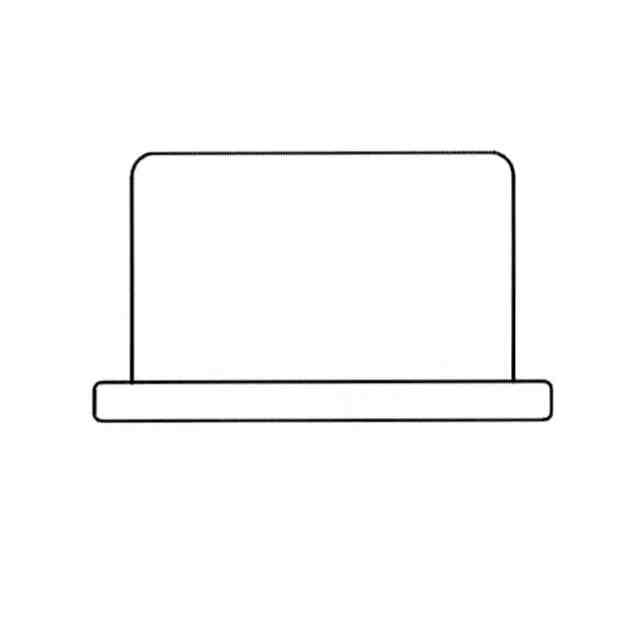

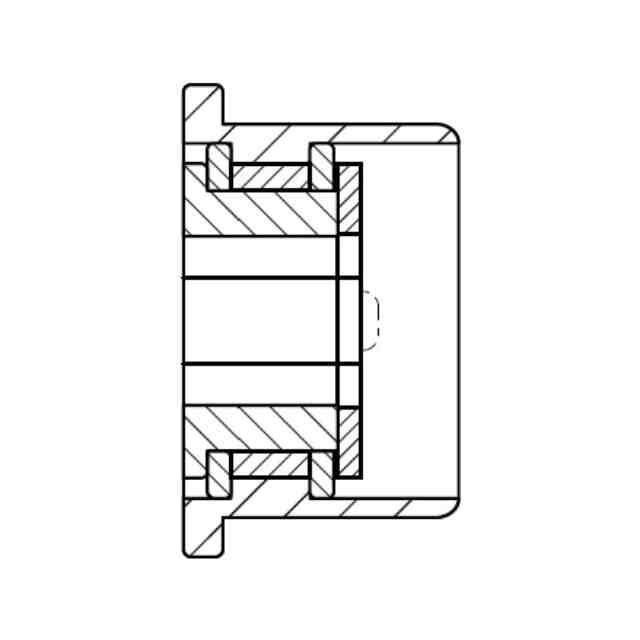

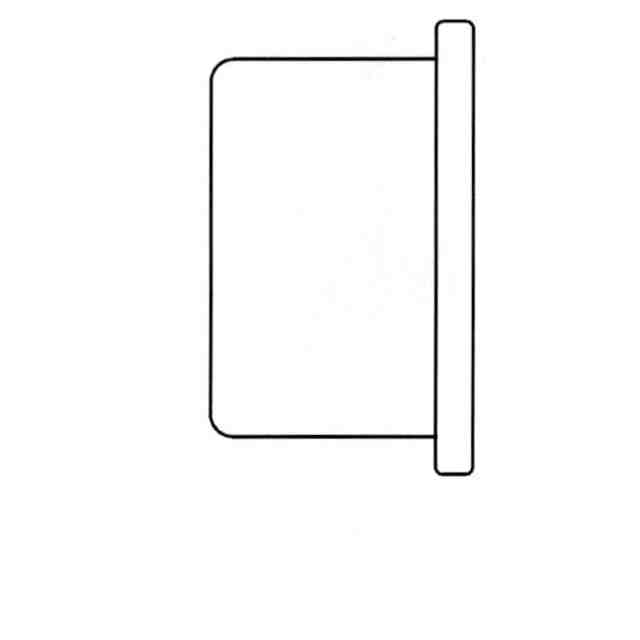

意匠の説明実線で表わした部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
