発行日2024-09-02
公報種別意匠公報(S)
登録番号1778950
登録日2024-08-23
意匠に係る物品胸腔鏡挿入用補助具
意匠分類J7-41(医療機械器具)
出願番号2024010513
出願日2024-05-24
意匠権者富士システムズ株式会社
代理人個人,個人,個人

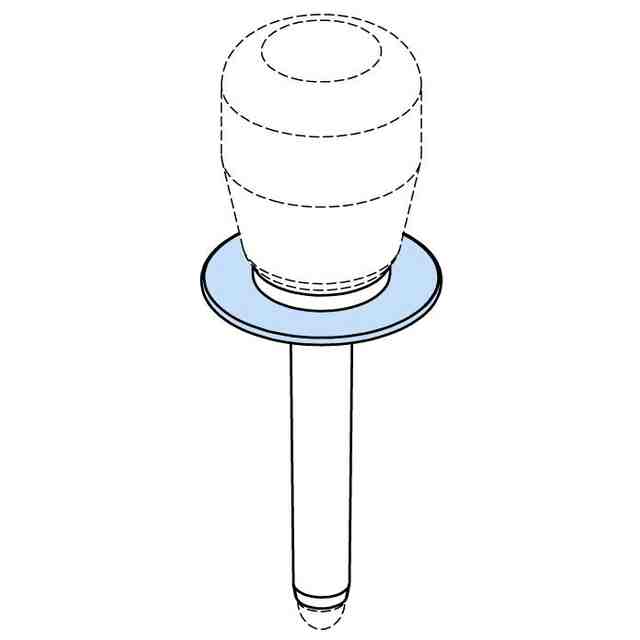

意匠に係る物品の説明本物品は、両端が開口し、一端部に過進入防止用ストッパ部が設けられた中空円筒状の補助具本体と、この補助具本体の外周に前記ストッパ部に係止して嵌挿された脱落防止シートと、前記補助具本体内に装着された内針とからなり、胸腔鏡の挿入時に挿入路の確保のために用いられるものである。脱落防止シートは全体が青色で着色された樹脂材料からなっているとともに、前記補助具本体の一端部側から挿入側となる他端部側が透けて見えるように透明又は半透明となっている。使用に際しては、使用状態を表わす参考図に示すように、胸部外科、例えば肺の部分切除手術の際に、肋骨と肋骨の間を利用して胸部を貫通して目的部位まで挿入した後、補助具本体から内針を抜去したうえ脱落防止シートを胸部表面に当てるようにして固定し、内視鏡や鉗子を補助具本体の一端開口部から挿入して保持する。

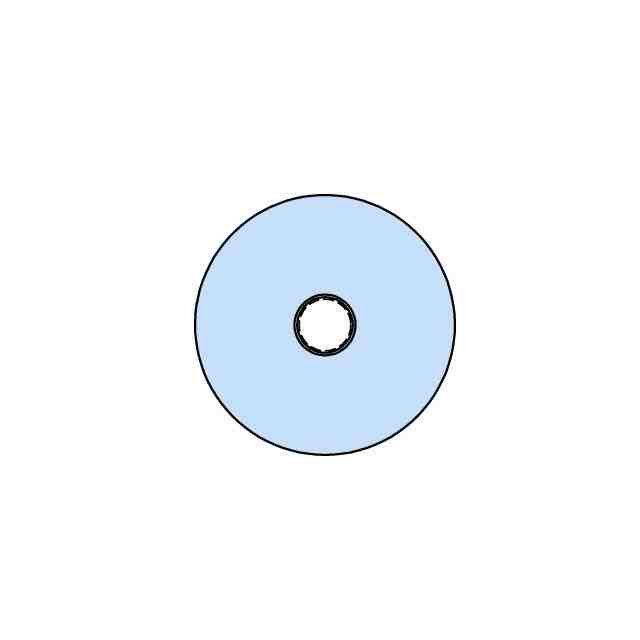

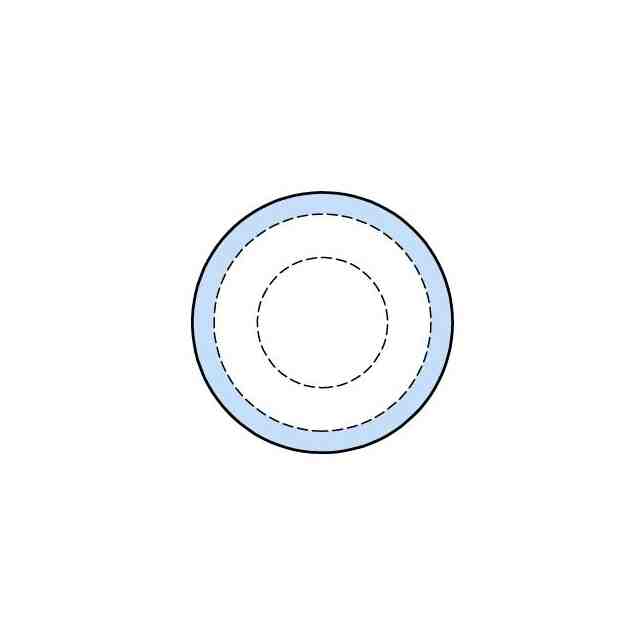

意匠の説明実線で表わされた部分が、部分意匠として意匠登録を受けようとする部分である。背面図、左側面図及び右側面図は、正面図とそれぞれ同一に表れるため省略する。

関連意匠
