意匠ウォッチ

発行日2024-08-13
公報種別意匠公報(S)
登録番号1777580
登録日2024-08-02
意匠に係る物品監視カメラ
意匠分類J3-230(光学機械器具)
出願番号2024000636
出願日2024-01-15
意匠権者i-PRO株式会社
代理人弁理士法人武和国際特許事務所

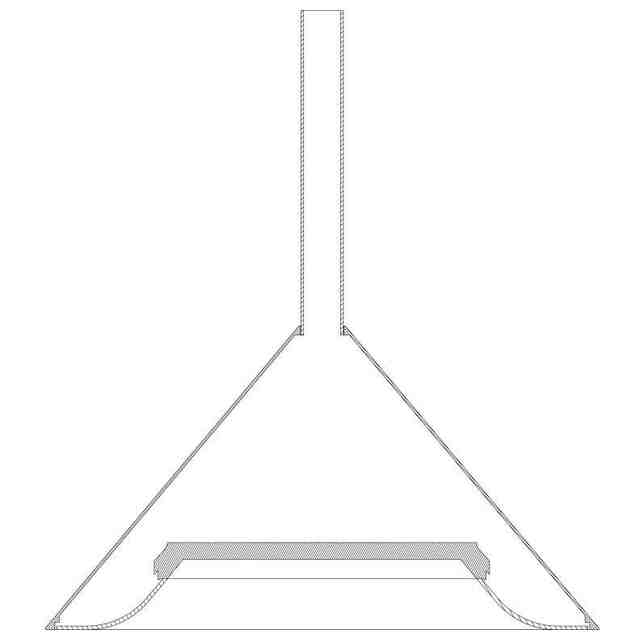

意匠に係る物品の説明本物品は、例えば商業施設やオフィスなどの屋内に設置される監視カメラである。この監視カメラは、底部に設けられて床側を指向するレンズと、レンズを保護する透明な略円環状の保護部材と、上部から底部に向かって徐々に径が広がった略円錐状の側面部およびレンズおよび保護部材の内側に配置された底面部を含んで構成されるカバーと、カバーの頂部から上方向に延びる細長い円柱状の取付部材と、を備え、天井から吊り下げられた状態で用いられる。カバーは、最大径となる側面部の下端の径寸法が高さ方向の寸法よりも大きく形成されている。また、カバーの底面部は、側面部の下端よりも上側に配置されている。保護部材は、カバーの底面部の外縁から側面部の下端に向かって緩やかに弧を描く曲面に形成されている(「参考断面図」参照)。本監視カメラは、外観がスタイリッシュであり、設置される屋内の内装やインテリアなどと調和することが可能となっている。

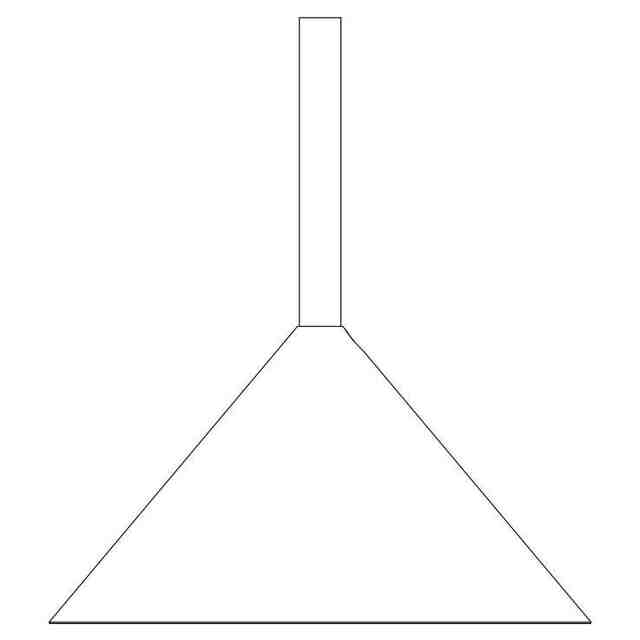

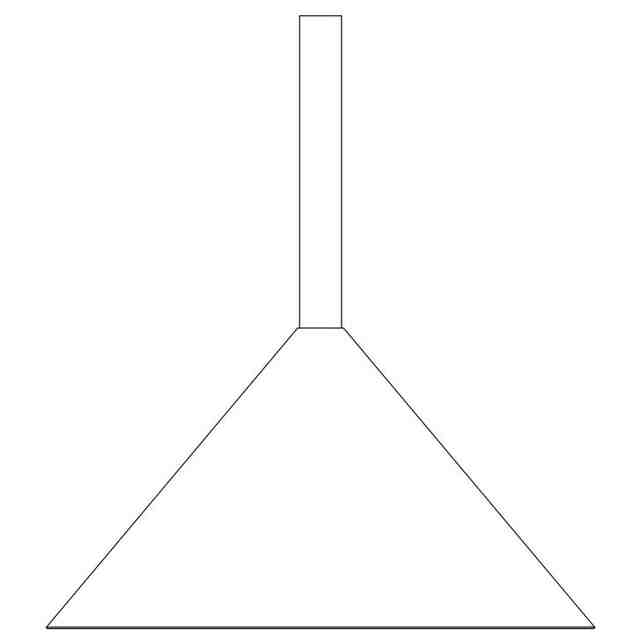

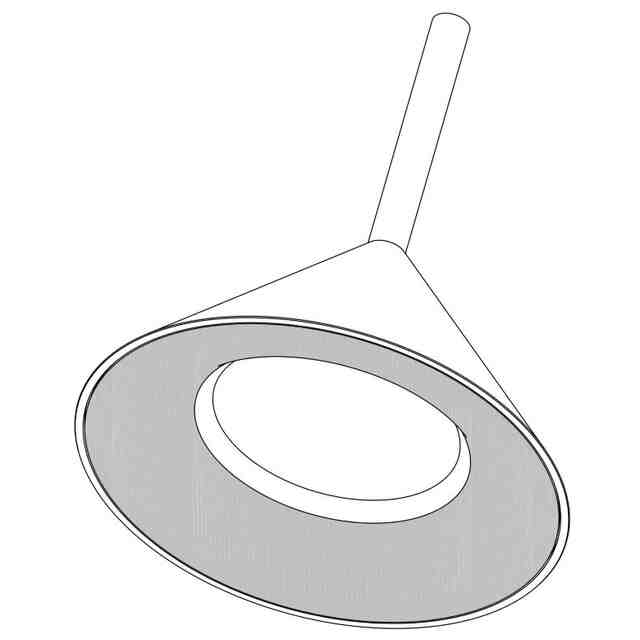

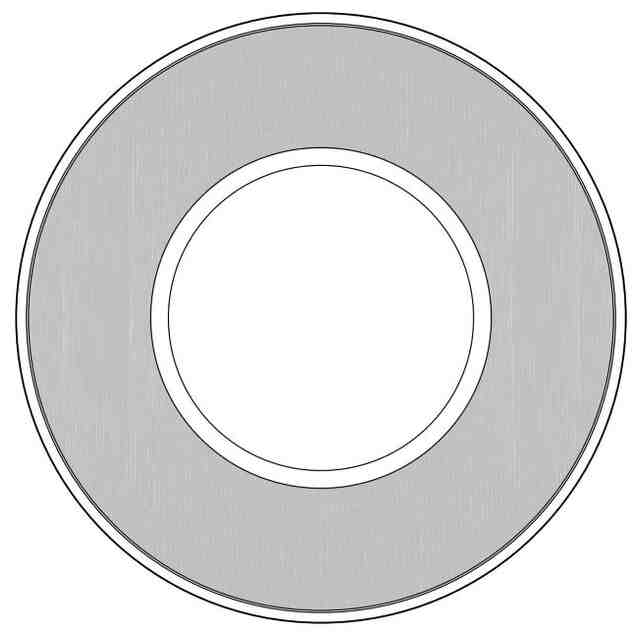

意匠の説明正面図、背面図、左側面図、および右側面図は、互いに対称に表れる。なお、参考斜視図および参考底面図ではそれぞれ、透明箇所の部分(保護部材)をグレーで示している。

関連意匠
