意匠ウォッチ

発行日2024-08-13
公報種別意匠公報(S)
登録番号1777576
登録日2024-08-02
意匠に係る物品監視装置
意匠分類J3-230(光学機械器具)
出願番号2023026989
出願日2023-12-26
意匠権者i-PRO株式会社
代理人弁理士法人武和国際特許事務所
意匠に係る物品の説明本物品は、例えばビルの壁などに取り付けられて屋外に設置される監視装置である。この監視装置は、監視対象を広範囲で検出するミリ波レーダーと、ミリ波レーダーで検出された監視対象から目的対象を抽出するカメラと、ミリ波レーダーおよびカメラを内部に収容する略三角柱状の筐体と、カメラのレンズを保護する透明な略半球状の保護カバーと、筐体の背面部に設けられた取付具と、を備える。筐体は、上面視および底面視において二等辺三角形をなし、二等辺の部分にミリ波レーダーが配置されている。筐体の二等辺の側面は、ミリ波レーダーの一対のレーダー基板と平行な面となっており、ミリ波レーダーの送受信部の機能を兼ね備えた外形となっている。この二等辺の側面は、ねじなどの固定部材が露出していないフラットな表面に形成され、汚れが溜まりにくくなっている。そして、筐体の上面は、二等辺が交差する頂点に向かって(背面側から正面側に向かって)、斜め下方向に傾いており、監視装置が水平に取り付けられて使用された場合であっても、雨水などが溜まらないようになっている。また、筐体は、二等辺の側面が交差する頂辺部の下側領域が切り欠かれており、この切り欠き部分に、保護カバーに覆われたカメラのレンズが配置されている。これにより、カメラは、雨水を避けることができると共に、広い視野角を確保することが可能となっている。

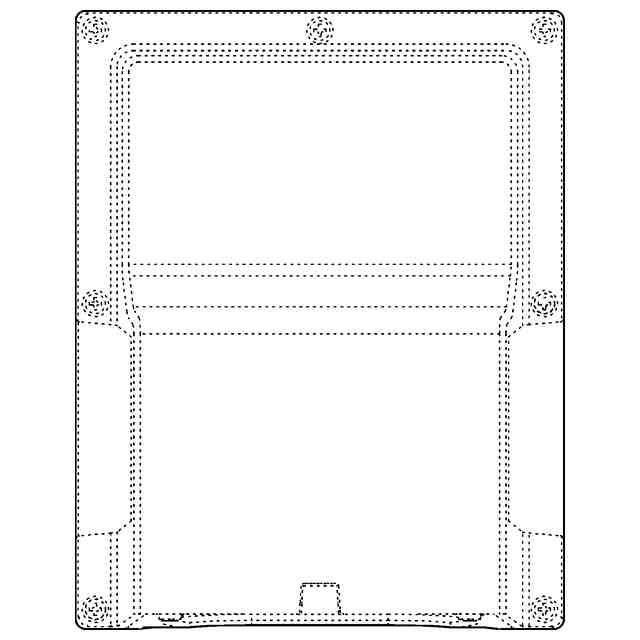

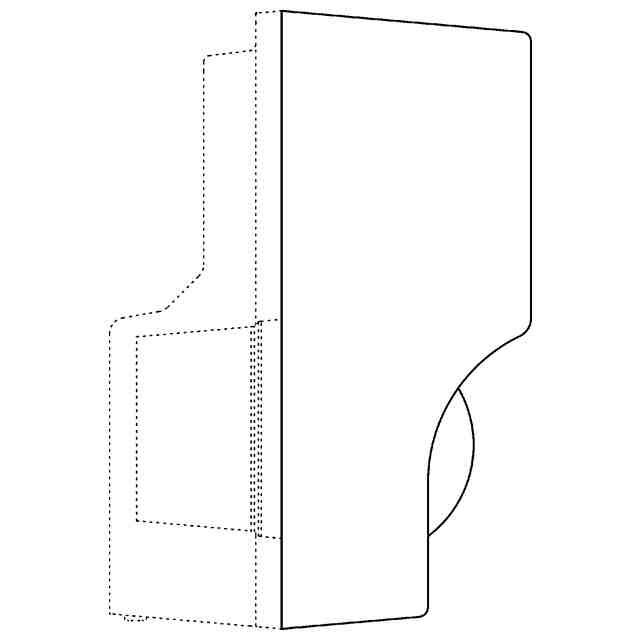

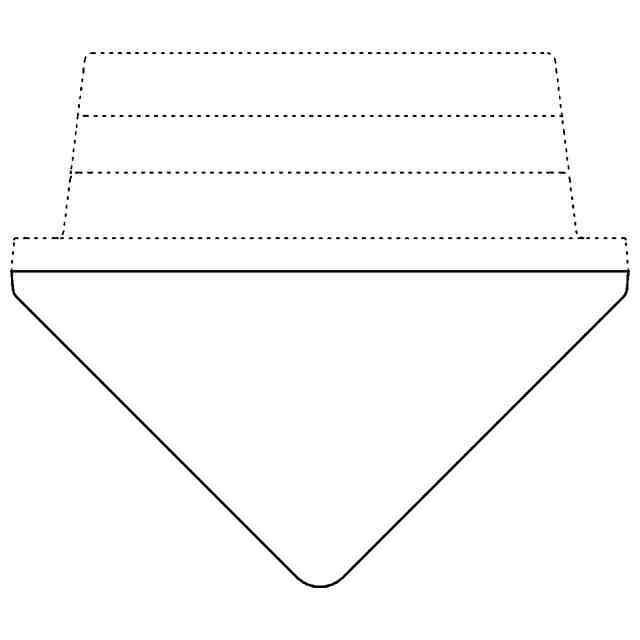

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。左側面図および右側面図は、互いに対称に表れる。なお、各参考図では、透明箇所の部分(保護カバー)をグレーで示している。

関連意匠
