意匠ウォッチ

発行日2024-06-06
公報種別意匠公報(S)
登録番号1772423
登録日2024-05-29
意匠に係る物品キャスター用ハウジング
意匠分類M3-329(ねじ、くぎ、開閉金物、係止具等)
出願番号2024000642
出願日2024-01-15
意匠権者株式会社KURUKURU
代理人個人

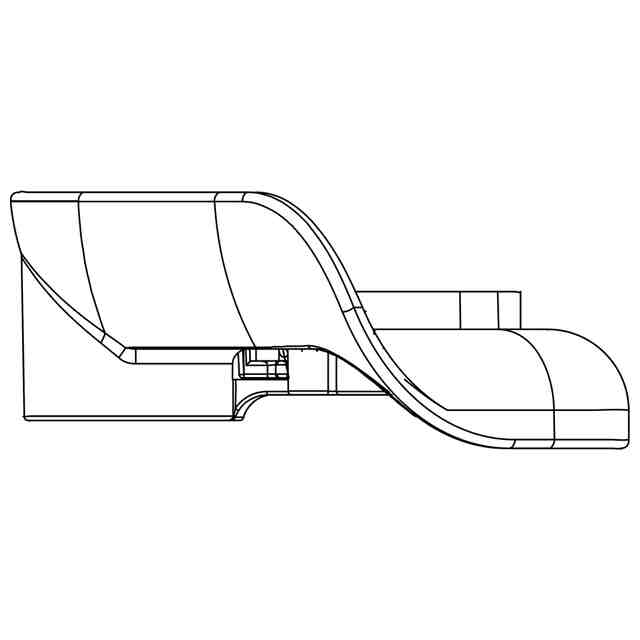

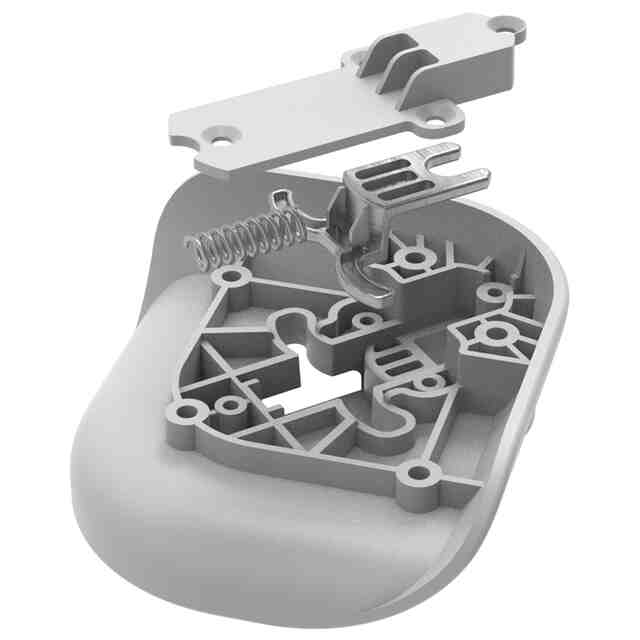

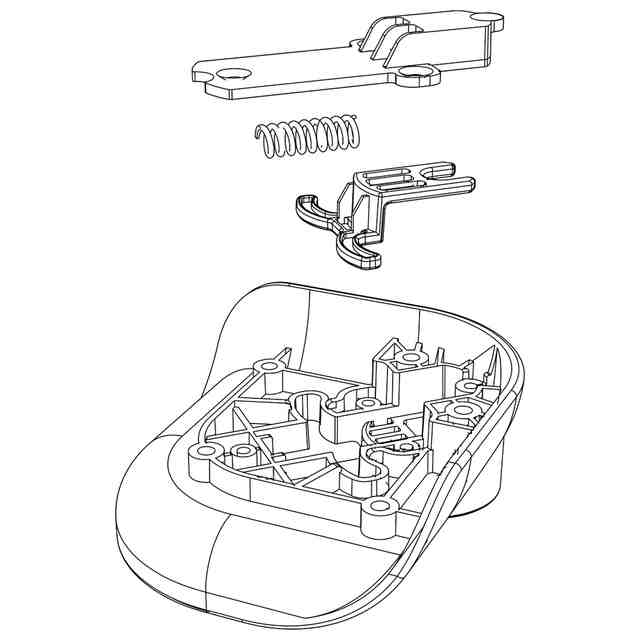

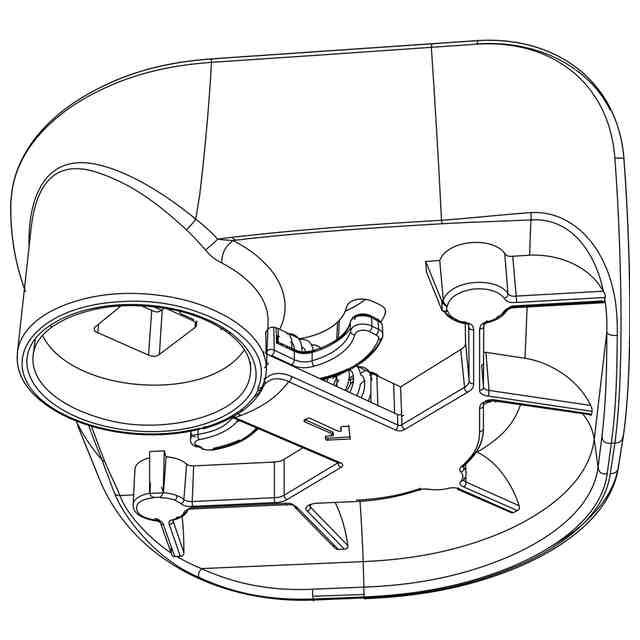

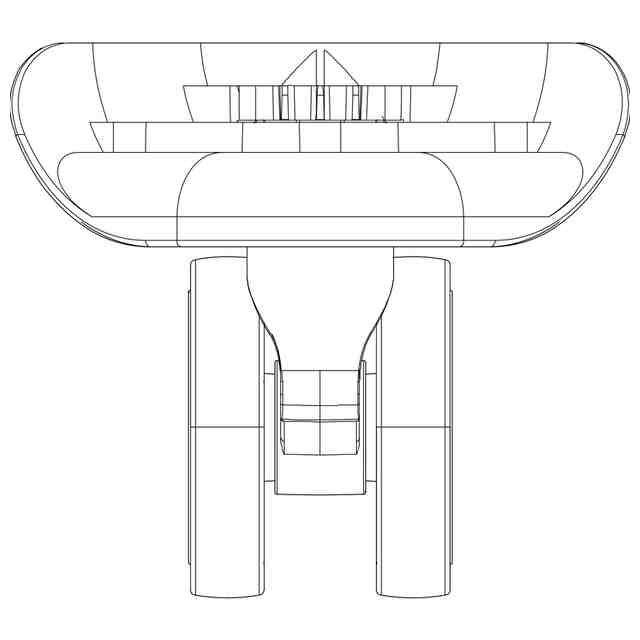

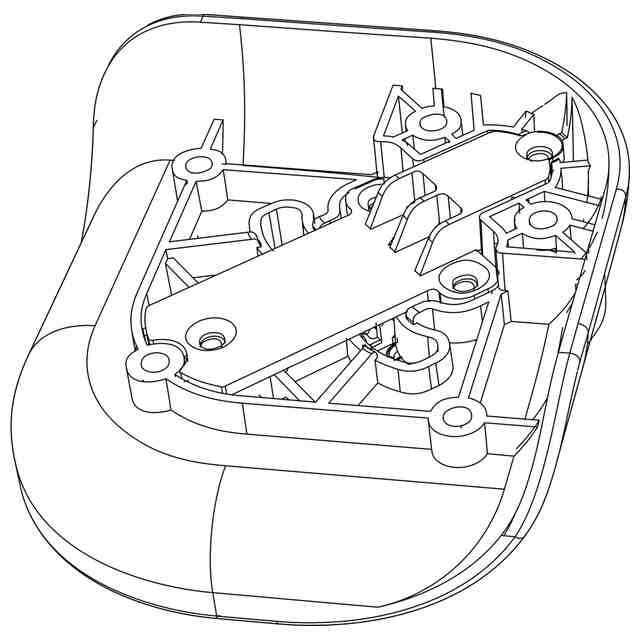

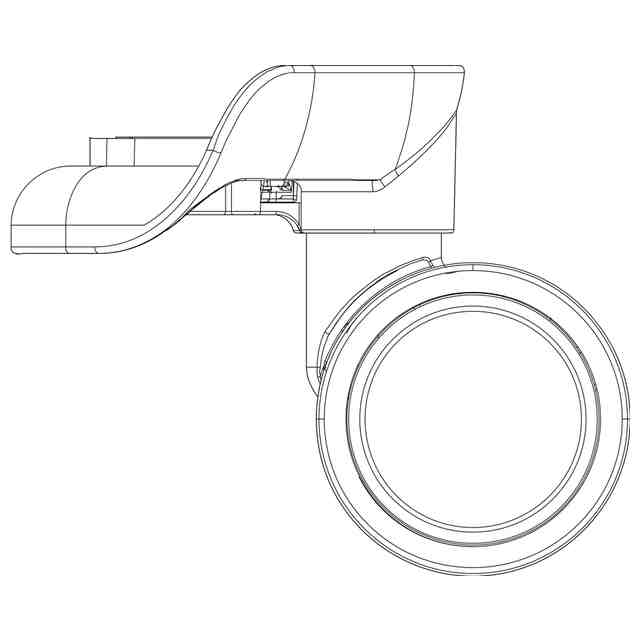

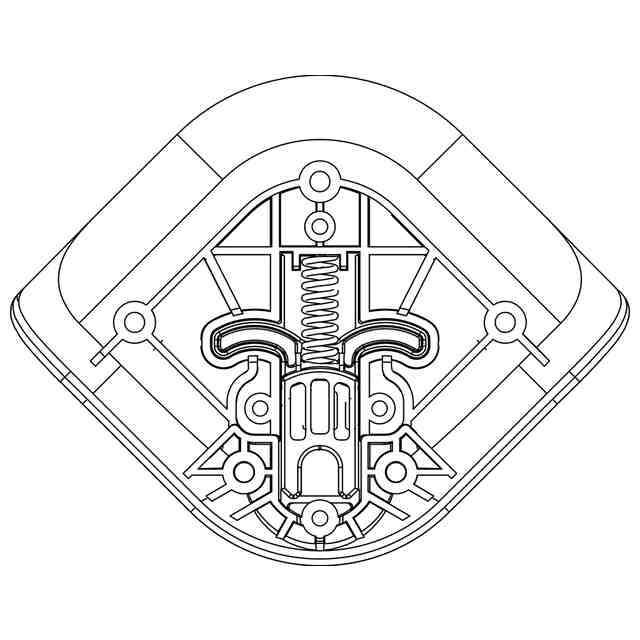

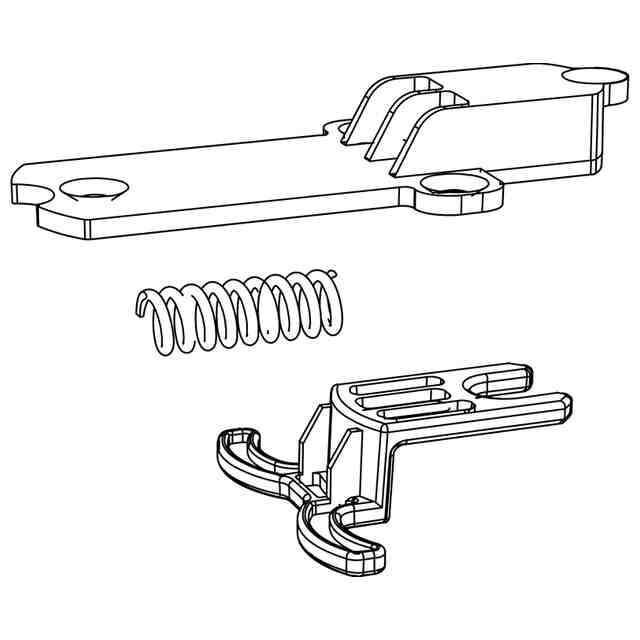

意匠に係る物品の説明本物品は、例えばスーツケースなどに用いられるキャスターを着脱可能に保持するキャスター用ハウジングである。各部の名称を示す参考分解斜視図に示すように、本物品は、ベースと、ストッパーと、バネと、カバーとを備えている。ベースは、本物品の本体となるものであり、ベースの所定位置には、上下方向に貫通する軸穴が設けられている。この軸穴は、キャスターの上部に設けられた支持軸が挿入されるものである。また、ストッパーは、軸穴に挿入された支持軸を保持するためのものであり、支持軸を保持する保持位置と、支持軸が軸穴に抜き差し可能となる解除位置とに変位可能とされている。さらに、バネは、ストッパーを保持位置に向けて付勢するためのものであり、カバーは、ストッパー及びバネを覆うためのものである。そして、参考斜視図(保持位置)及び参考斜視図(解除位置)に示すように、ストッパーを保持位置から解除位置に変位させると、キャスターの支持軸が軸穴に抜き差し可能となるので、キャスターを取り外したり、別のキャスターを取り付けたりすることが可能となる。また、キャスターを取り付けた状態を示す参考斜視図(サスペンション)に示すように、サスペンション付きのキャスターを取り付けることも可能である。
意匠の説明

関連意匠
