発行日2025-02-12
公報種別意匠公報(S)
登録番号1762882
登録日2024-01-26
意匠に係る物品ラップ用容器
意匠分類F2-810(筆記具、事務用具等)
出願番号2023001616
出願日2023-01-31
意匠権者リケンテクノス株式会社,RIKEN TECHNOS CORPORATION
代理人個人,個人

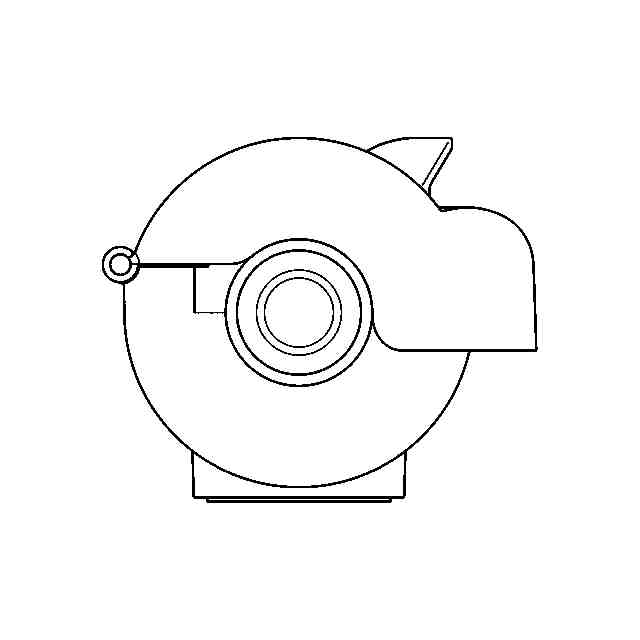

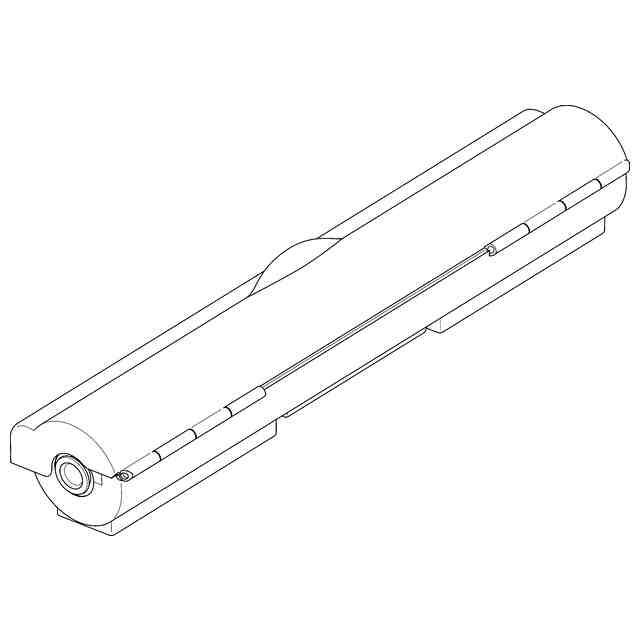

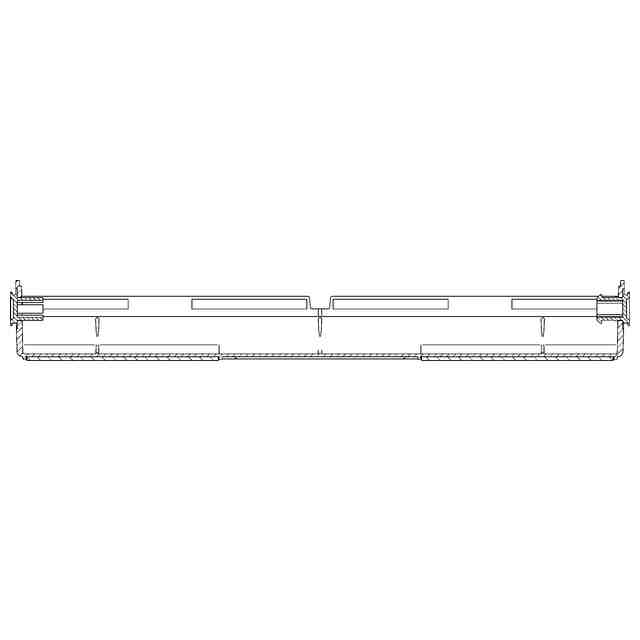

意匠に係る物品の説明本物品は、台所や厨房等で使用するラップフィルムを収納するためのラップ用容器であり、斜視図に示されるように略円筒形のものである。正面図の横方向中央部の上部に設けた円弧状の凸部に例えば指を掛けて、ラップ用容器の蓋を開けることにより内部に収納された巻回されたラップの端部をつまむことができる。正面図の2つのAの先を有する面での断面図はA-A断面図として示される。該円弧状の凸部に対応し、A-A断面図には、上方に左方に伸びて設けた上記凸部があり、A-A断面図の左方には下向きに伸びた刃が設けられている。本物品は、正面図、及び左右側面図に示されるように、その底面は平面である。底面図に示されるように、底面の左右の略長方形の場所は例えば磁石が配置されて、冷蔵庫の扉表面に磁力によって本物品を固定できる。底面の中央部には3本の線状凸部が形成されることにより、本物品を手で持ったときの滑り止め防止等の機能を発揮できる。なお、この円弧状の凸部は、例えば左側面図でみたときに、その上部に設けられ、右上方向に突き出した形状の凸部として示される。また、例えば平面図でみたときに、ラップ用容器の左右方向中央部の下方に設けた2つの弧で形成された箇所である。上記円弧状の凸部に例えば指を掛けて、ラップ用容器の蓋を開けるとき、背面図においてラップ用蓋は左右それぞれに設けた蝶番を中心に回動して開けられる。右側面図の2つのBを有する面での断面図はB-B断面図として示される。この図の左右端にはラップのロールを保持するための凸部が内側に向けて設けられる。そして左右方向中央の上部には、使用時にラップの端部を把持し易いように凹部が設けられている。
意匠の説明台所や厨房等で使用するラップフィルムを収納するためのラップ用容器。

関連意匠
