発行日2024-06-21
公報種別意匠公報(S)
登録番号1746347
登録日2023-06-07
意匠に係る物品一組の運輸機器セット
意匠分類G2-600(車両)
出願番号2022019773
出願日2022-09-15
意匠権者ミサワホーム株式会社
代理人個人

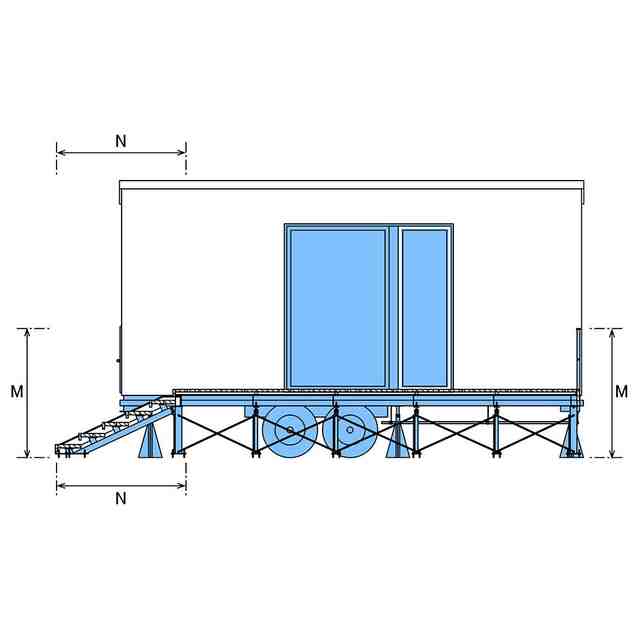

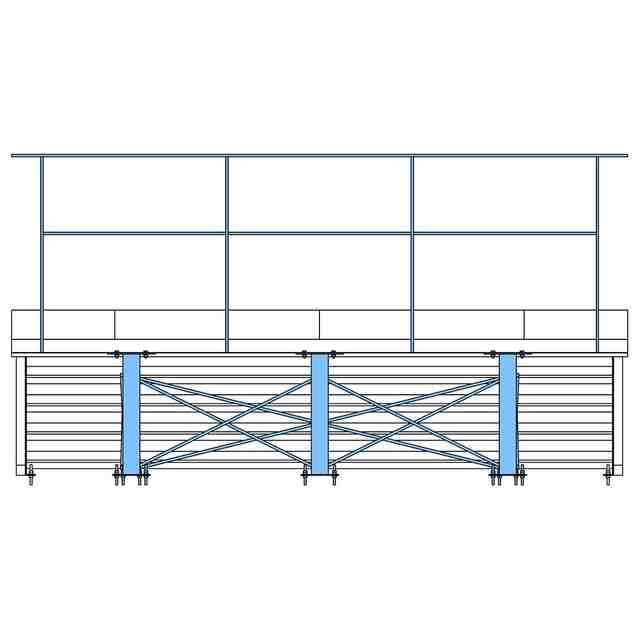

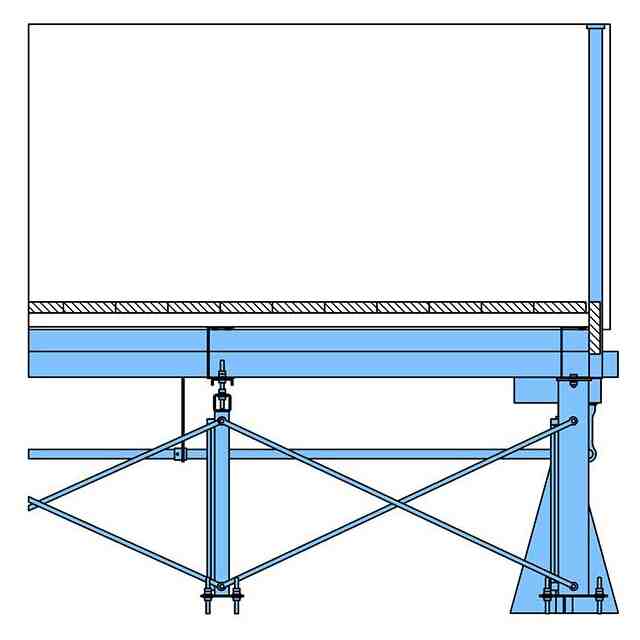

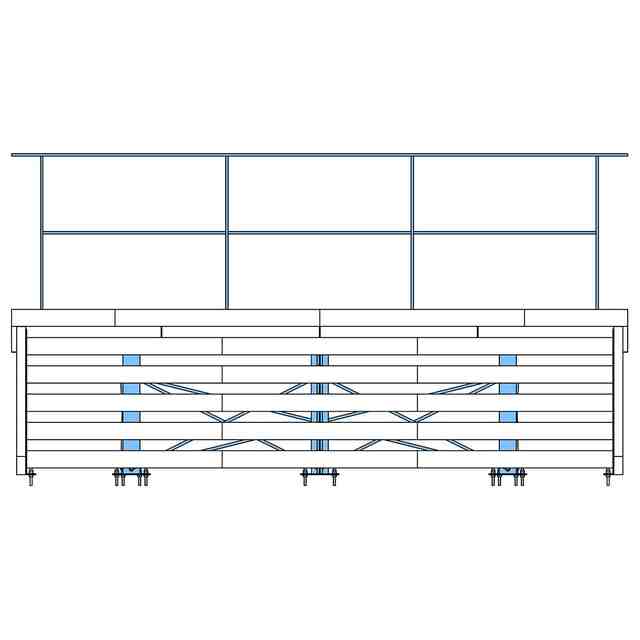

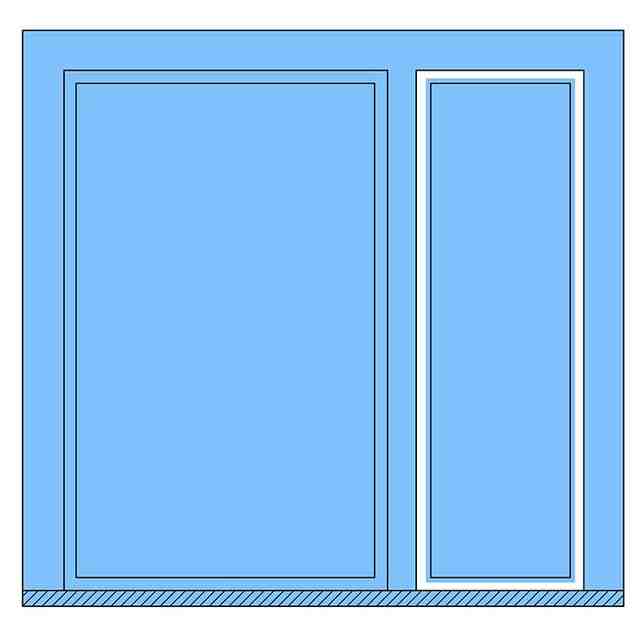

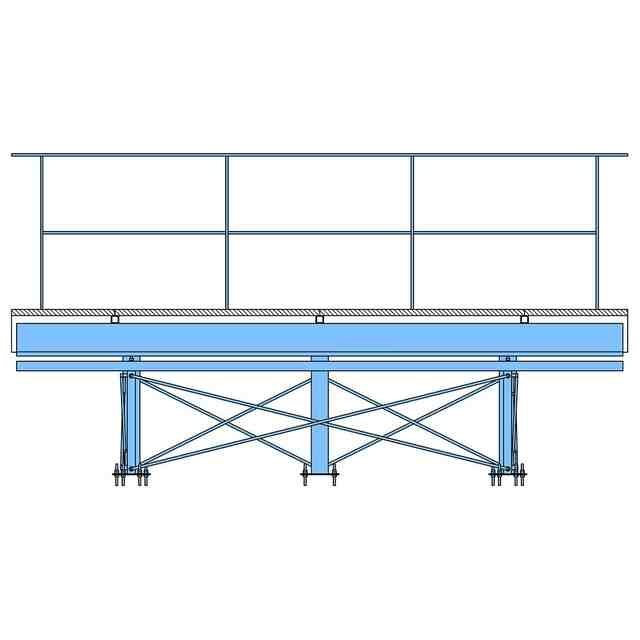

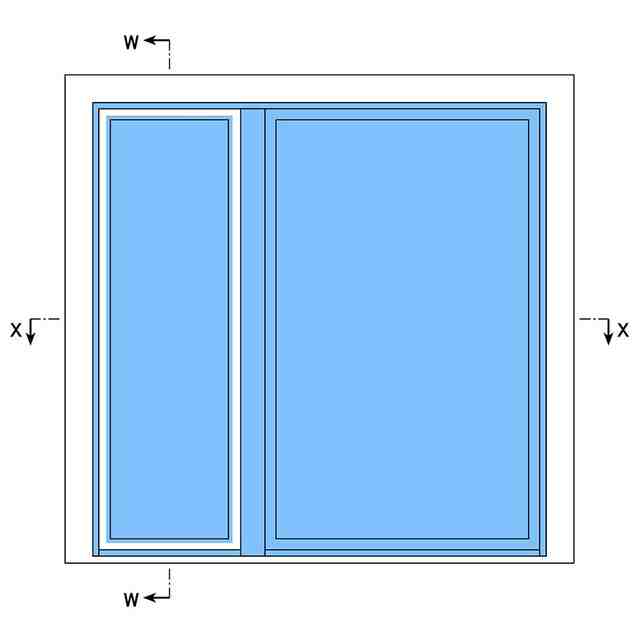

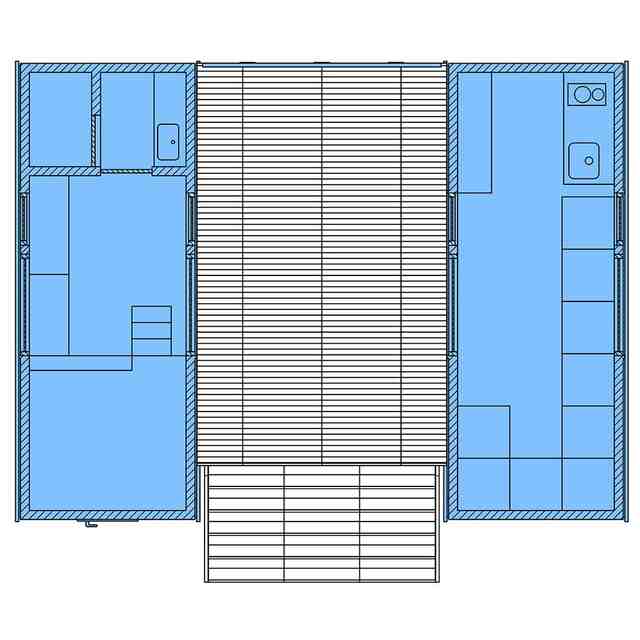

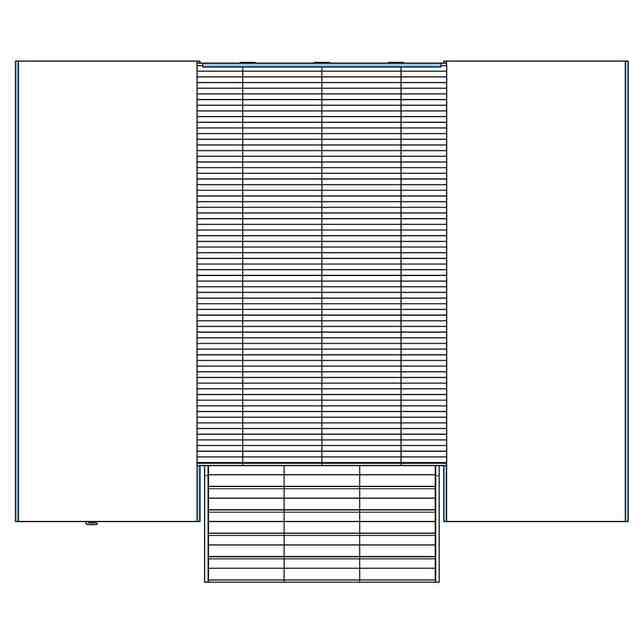

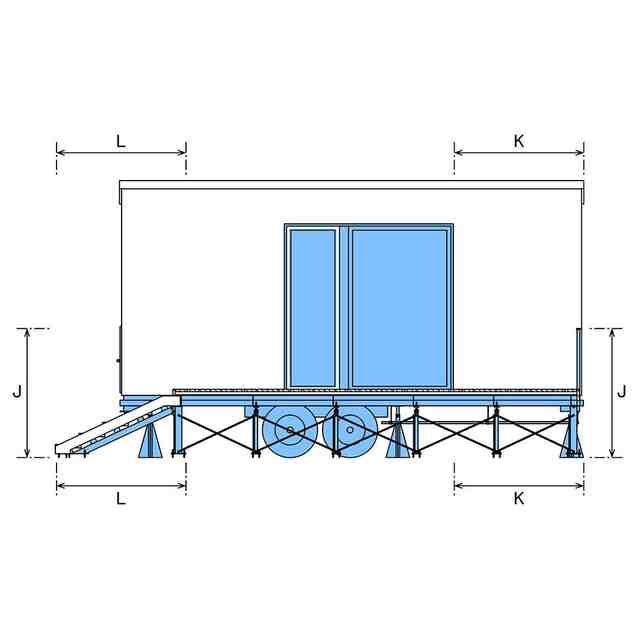

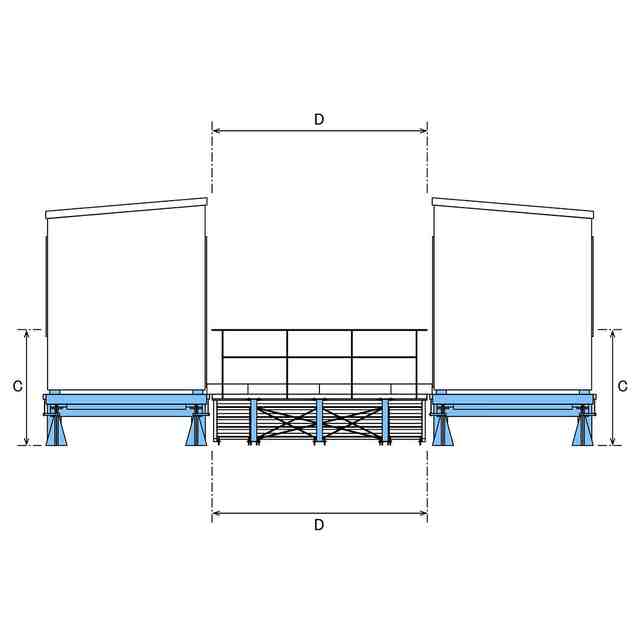

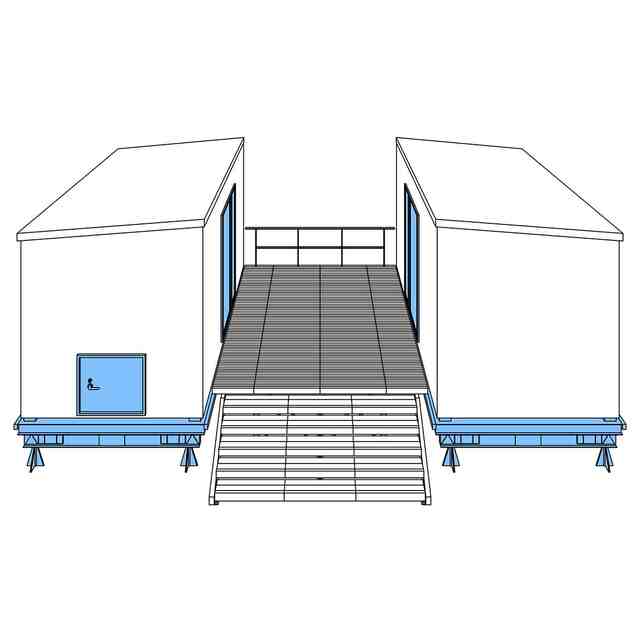

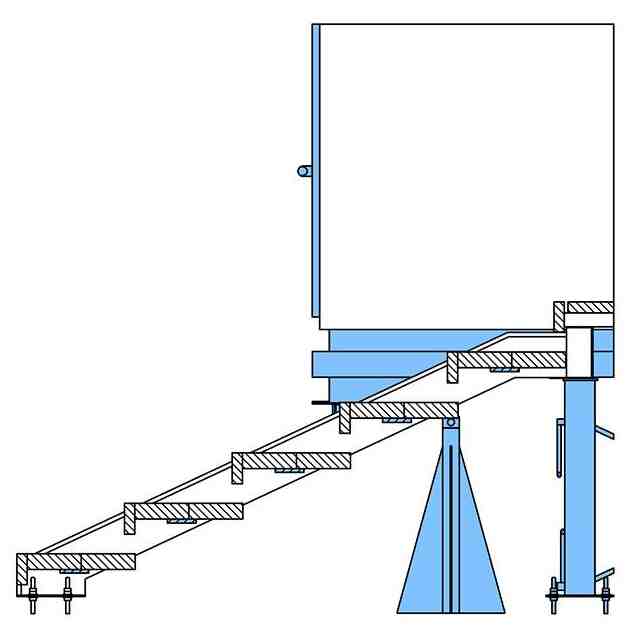

意匠に係る物品の説明本物品は、一対のトレーラーハウスと、当該一対のトレーラーハウス間に配置される階段付きデッキと、からなる一組のトレーラーハウス及び階段付きデッキセットである。一対のトレーラーハウスは、各々が台車に載せられて自動車によって牽引・搬送され、台車に載せられた状態のまま、定置可能な場所に定置される。階段付きデッキは、脚部によって支持される本体デッキと、地面と本体デッキ上との間を移動できるようにする階段と、を備えている。脚部は、トレーラーハウスの台車の高さを考慮した高さに設定されており、本体デッキの高さと、一対のトレーラーハウスにおける床部の高さが揃うようになっている。階段は、本体デッキの正面側端部に取り付けられている。一対のトレーラーハウスは、階段付きデッキの本体デッキにおける幅寸法分の間隔を空けて配置されている。そして、一対のトレーラーハウスのうち、左側に配置された第一トレーラーハウスの右側面には、当該第一トレーラーハウスと本体デッキ上との間を出入りするための出入口が設けられている。また、右側に配置された第二トレーラーハウスの左側面には、当該第二トレーラーハウスと本体デッキ上との間を出入りするための出入口が設けられている。各出入口は、建具によって開閉されるようになっている。なお、一対のトレーラーハウスにおける屋根は、階段付きデッキ側から左右外側に向かって傾斜する片流れ屋根とされている。
意匠の説明青色で着色された部分以外の部分が、意匠登録を受けようとする部分である。

関連意匠
