発行日2024-10-07
公報種別意匠公報(S)
登録番号1781578
登録日2024-09-27
意匠に係る物品住宅
意匠分類L3-21(組立て家屋、屋外装備品等)
出願番号2023026935
出願日2023-12-26
意匠権者ミサワホーム株式会社
代理人個人
意匠に係る物品の説明本物品は、2階建ての住宅であり、屋根は勾配屋根とされている。勾配屋根の一部は、軒先が1階外壁の上端部付近まで伸びた状態となっており、勾配方向上端部側の下方には2階の部屋が設けられ、勾配方向下端部側の下方には、上記の1階外壁の屋内側に位置する1階の部屋が設けられている。1階の部屋の上部は2階まで吹き抜ける吹抜け空間とされており、その吹抜け空間が2階の部屋に隣接している。そして、1階の吹抜け空間と2階の部屋との間に位置する仕切壁には窓が設けられている。また、1階外壁にも窓が設けられ、仕切壁の窓と1階外壁の窓は、平面視において平行に配置されている。

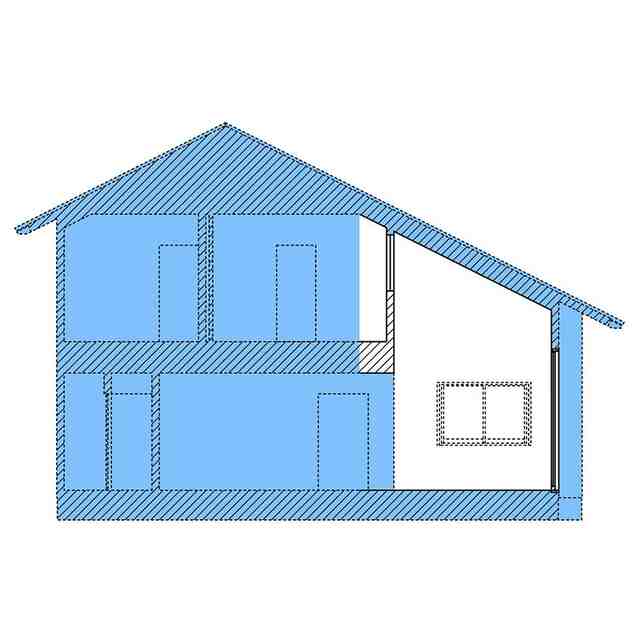

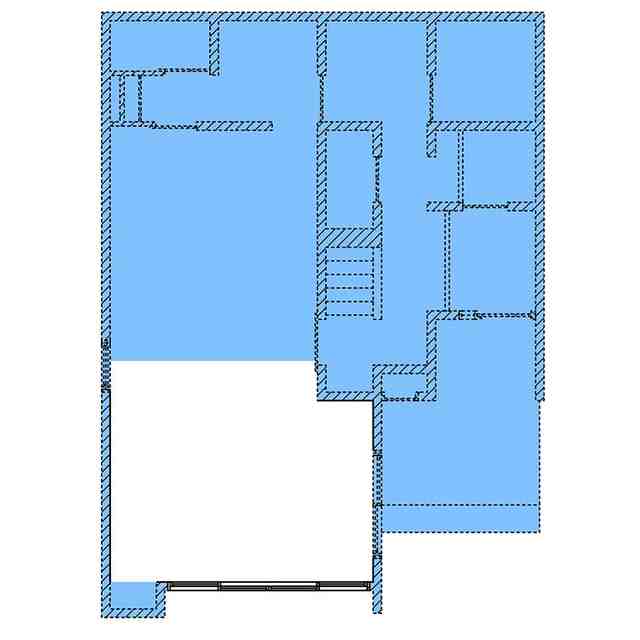

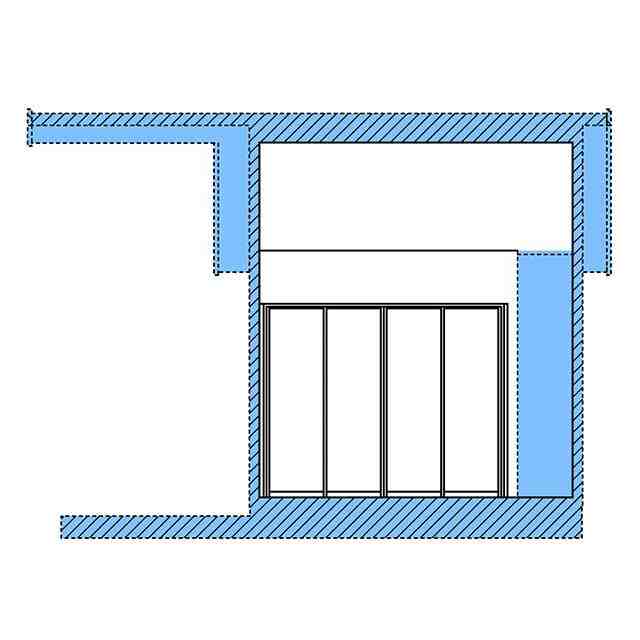

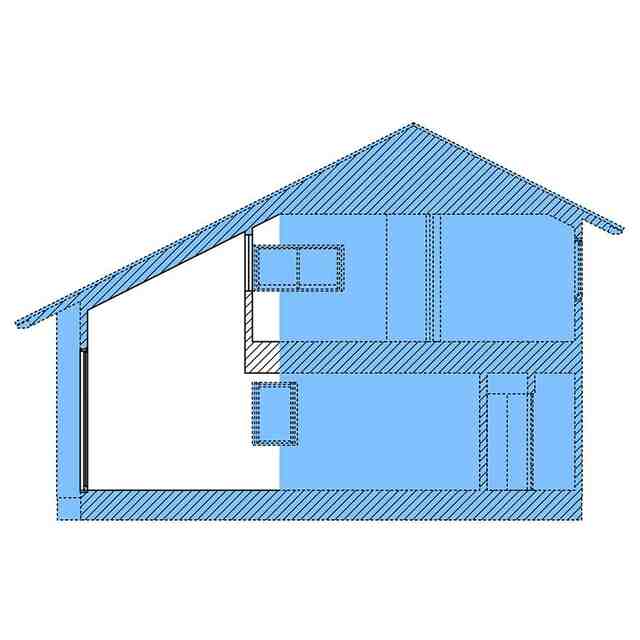

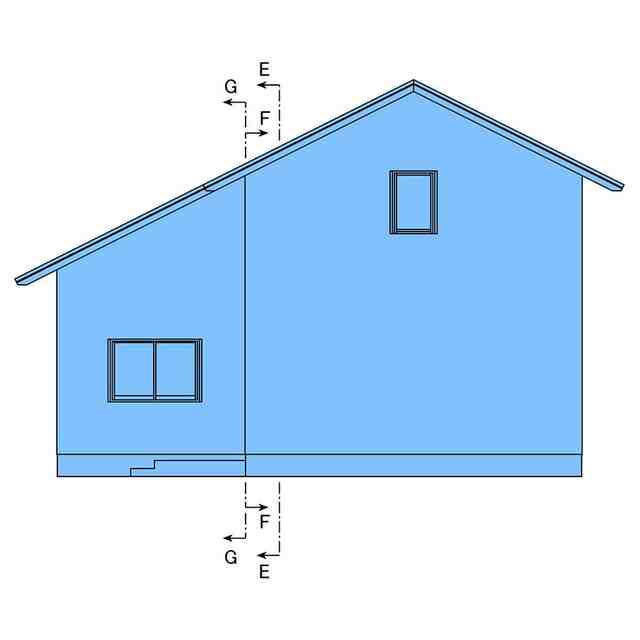

意匠の説明青色で着色された部分以外の部分が、意匠登録を受けようとする部分である。A-A線断面図、B-B線断面図、C-C線断面図、D-D線断面図、E-E線断面図、F-F線断面図、G-G線断面図において実線で表した部分が、意匠登録を受けようとする部分である。透明部分を示す参考図において朱色で着色された部分は透明である。

関連意匠
