意匠ウォッチ

発行日2024-09-18
公報種別意匠公報(S)
登録番号1695405
登録日2021-09-02
意匠に係る物品ホース
意匠分類M2-320(配線・配管用管、管継ぎ手、バルブ等)
出願番号2020028218
出願日2020-12-25
意匠権者株式会社横井製作所
代理人個人,個人

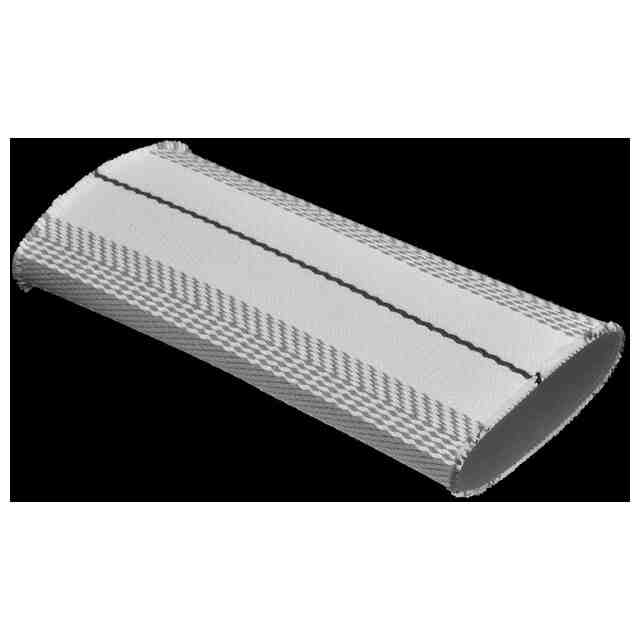

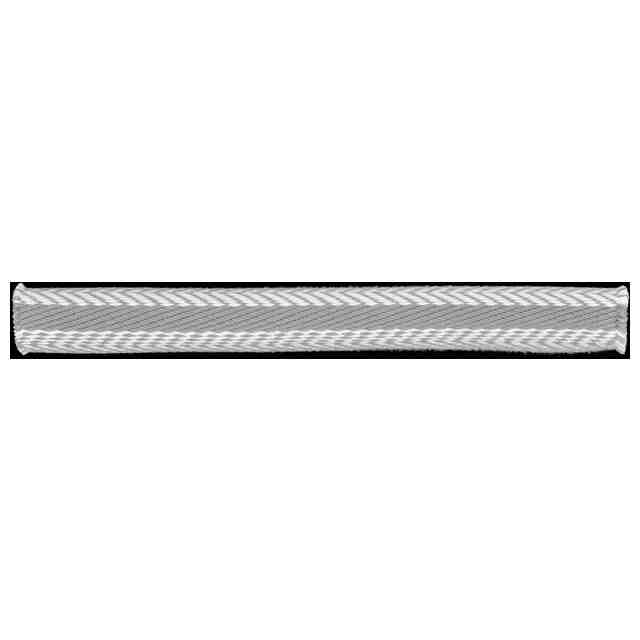

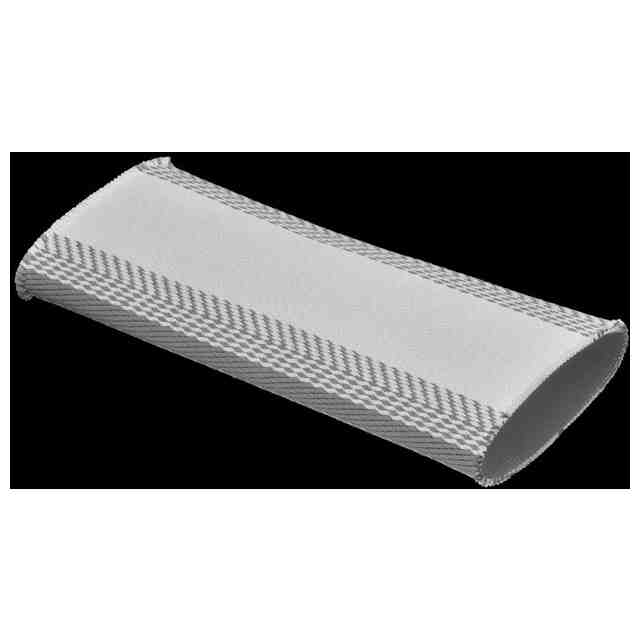

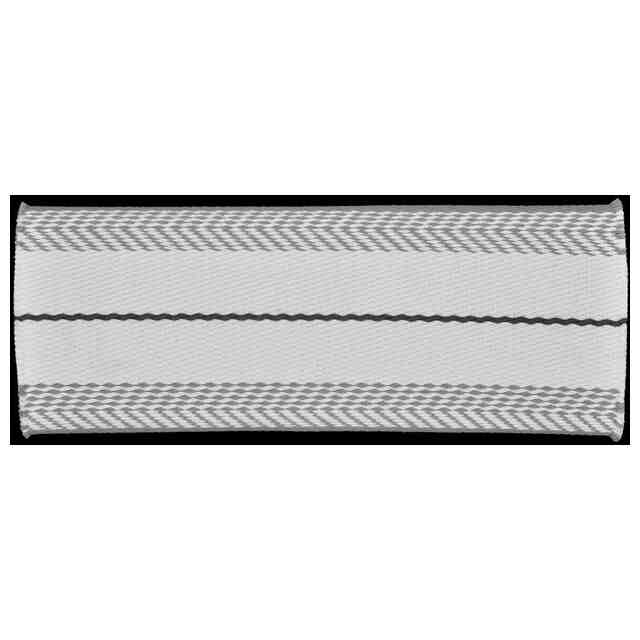

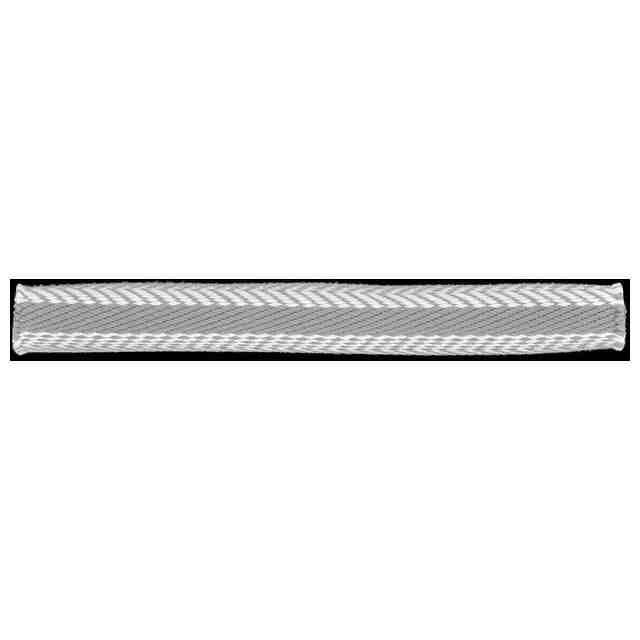

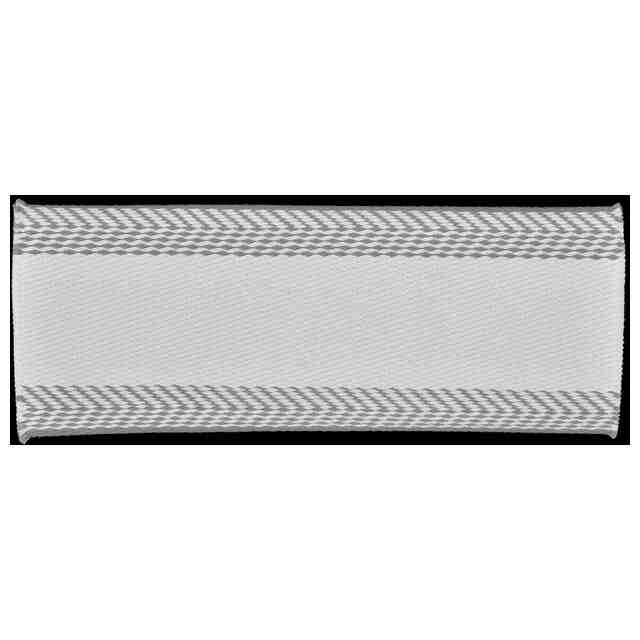

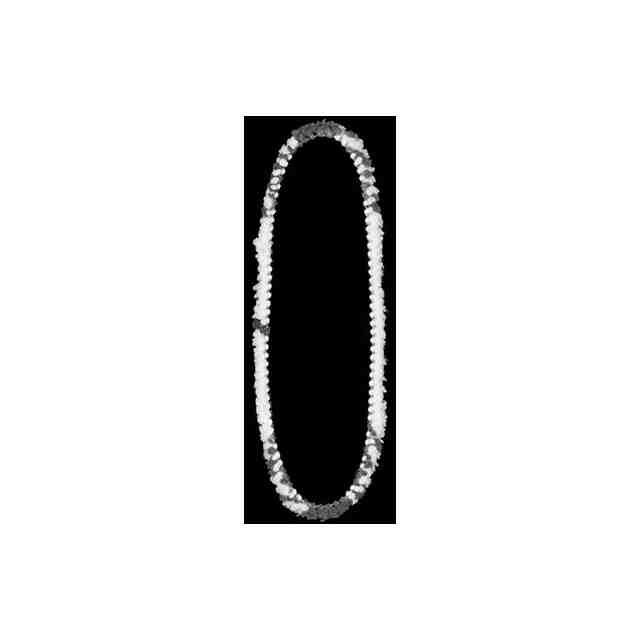

意匠に係る物品の説明本物品は、化学繊維製のたて糸と化学繊維製のよこ糸とから成る筒状の綾織物の内周面に、合成樹脂又はゴムなどのライニング層を形成した、消火活動に使用される消防用のホースであり、通水したときに円形となる。また、本物品は、扁平状にしたときの両耳部の両面に、異なる色の複数本のたて糸を織り込んで向きが異なる二種類の略斜線模様を長手方向に沿って並列状に形成し、筒状の綾織物の表面に略矢印模様を表すことで、送水側と放水側、若しくは、避難方向と火災方向を示すものである。更に、本物品は、扁平状態にしたときの片側面の幅方向中央位置に、異なる色のたて糸が織り込まれており、このたて糸が標識線として機能するようになされている。更に、本物品は、扁平状にしたときの両耳部に、異なる色のたて糸が織り込まれて帯状の線が長手方向に形成されている。
意匠の説明この意匠は、正面図において左右にのみ連続する。

関連意匠
