公開番号2025172122
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025144597,2024033237
出願日2025-09-01,2020-04-13
発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 5/04 20060101AFI20251113BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技機の状態の報知を好適に行うことが可能な遊技機を提供する。
【解決手段】スロットマシン10は、ベット操作を行った後、スタートレバー41の操作に基づく各リール32L,32M,32Rの回転が開始される。そして、ストップスイッチ42～44の操作によって対応するリールが停止し、抽選結果に応じた停止出目が停止してメダルの払出が発生し得る。2ベットゲームで当選可能な役として第2BB役が含まれており、第2BB役の当選状態を持ち越した状態で3ベットゲームを行うことが可能となっている。設定変更の終了操作が行われた場合に第2BB役の当選状態であるか否かを判定し、第2BB役の当選状態でないと判定された場合に内部状態報知を実行する。
【選択図】図1
特許請求の範囲【請求項１】
前方に開放された筐体と、
前記筐体の前面側開口部を開閉可能に設けられた扉体と、
を備えた遊技機であって、
複数種の絵柄が周方向に付された複数の周回体と、
各前記周回体について一部の絵柄を視認可能とする表示部と、
操作された場合に各前記周回体の周回が開始される第１操作手段と、
前記第１操作手段の操作に基づいて役の抽選を行う抽選手段と、
操作された場合に各前記周回体の周回が停止される第２操作手段と、
前記第１操作手段が操作された場合に各前記周回体の周回を開始させ、前記第２操作手段が操作された場合に各前記周回体の周回を停止させる駆動制御手段と、
前記抽選手段の抽選結果が所定役の当選結果であって、前記表示部を介して絵柄を視認可能な位置に設定される有効位置に、前記所定役に対応する所定の絵柄組合せが停止した場合に、前記所定役に対応する遊技価値を付与可能な遊技価値付与手段と、
を備え、
前記抽選手段による抽選処理にて当選可能な役として特定役が含まれており、
前記特定役の当選状態であるか否かを判定する特定判定手段と、
前記扉体の開状態から閉状態への切り替えが行われた場合に又は前記扉体が前記開状態である状況で前記特定判定手段の判定結果に対応する特定報知が所定の報知手段にて行われるようにする特定報知実行手段と、
を備えていることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関するものである。
続きを表示（約 4,800 文字）【背景技術】
【０００２】
遊技機の一種として、パチンコ機やスロットマシン等が知られている。これらの遊技機では、所定の抽選条件が成立したことに基づいて内部抽選が行われ、当該内部抽選の結果に応じて遊技者に特典が付与される構成が知られている。
【０００３】
スロットマシンについて具体的には、遊技媒体としてのメダルがベットされている状況でスタートレバーが操作されると、内部抽選が実施されるとともに、リールの回転が開始され、当該リールの回転中にストップスイッチが操作された場合には、リールの回転が停止する。そして、リールの停止結果が内部抽選の結果に対応したものである場合には、結果に応じた特典が付与される（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－２９５７０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、上記例示等した遊技機においては遊技機の状態を報知する上で未だ改良の余地がある。
【０００６】
本発明は上記例示した事情等に鑑みてなされたものであり、遊技機の状態の報知を好適に行うことが可能な遊技機を提供することを目的とするものである。
【課題を解決するための手段】
【０００７】
本発明は、
前方に開放された筐体と、
前記筐体の前面側開口部を開閉可能に設けられた扉体と、
を備えた遊技機であって、
複数種の絵柄が周方向に付された複数の周回体と、
各前記周回体について一部の絵柄を視認可能とする表示部と、
操作された場合に各前記周回体の周回が開始される第１操作手段と、
前記第１操作手段の操作に基づいて役の抽選を行う抽選手段と、
操作された場合に各前記周回体の周回が停止される第２操作手段と、
前記第１操作手段が操作された場合に各前記周回体の周回を開始させ、前記第２操作手段が操作された場合に各前記周回体の周回を停止させる駆動制御手段と、
前記抽選手段の抽選結果が所定役の当選結果であって、前記表示部を介して絵柄を視認可能な位置に設定される有効位置に、前記所定役に対応する所定の絵柄組合せが停止した場合に、前記所定役に対応する遊技価値を付与可能な遊技価値付与手段と、
を備え、
前記抽選手段による抽選処理にて当選可能な役として特定役が含まれており、
前記特定役の当選状態であるか否かを判定する特定判定手段と、
前記扉体の開状態から閉状態への切り替えが行われた場合に又は前記扉体が前記開状態である状況で前記特定判定手段の判定結果に対応する特定報知が所定の報知手段にて行われるようにする特定報知実行手段と、
を備えていることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、遊技機の状態の報知を好適に行うことが可能となる。
【図面の簡単な説明】
【０００９】

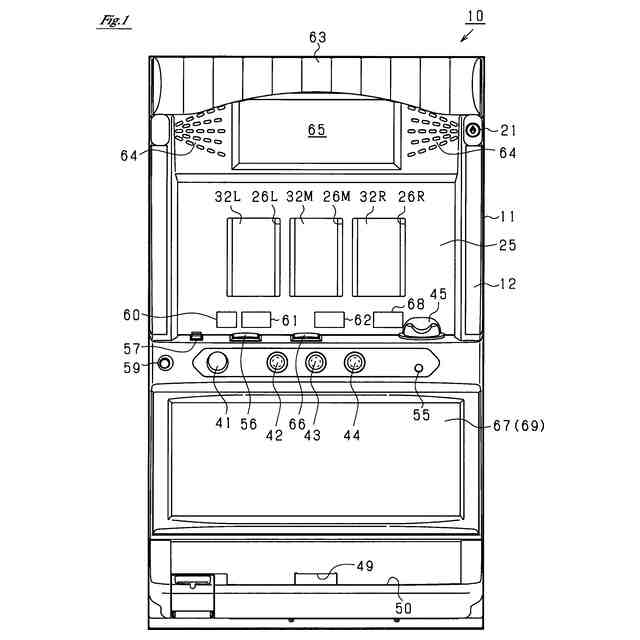

一実施の形態におけるスロットマシンの正面図である。

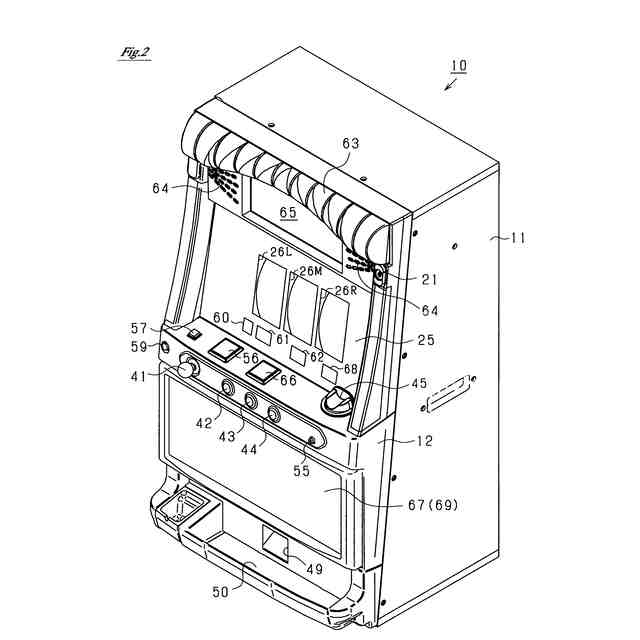

前面扉を閉じた状態を示すスロットマシンの斜視図である。

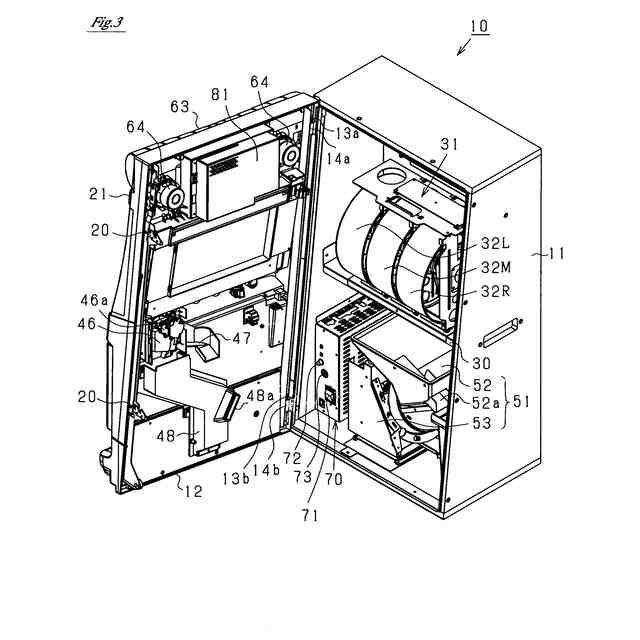

前面扉を開いた状態を示すスロットマシンの斜視図である。

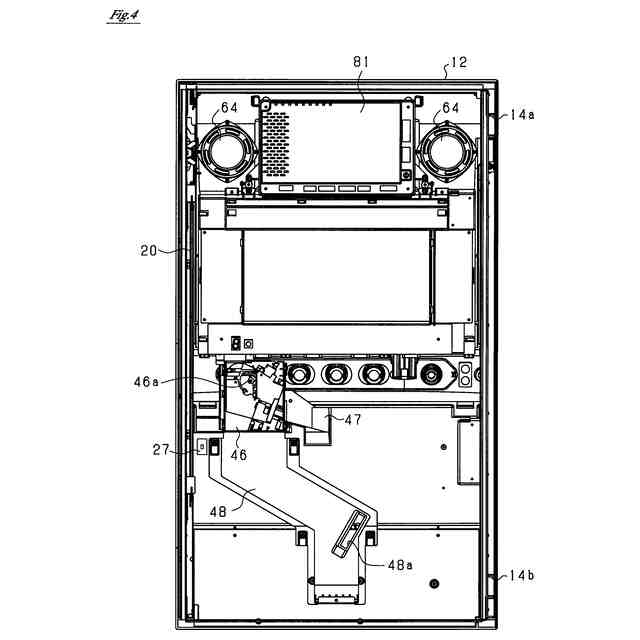

前面扉の背面図である。
筐体の正面図である。
各リールの図柄配列を示す図である。

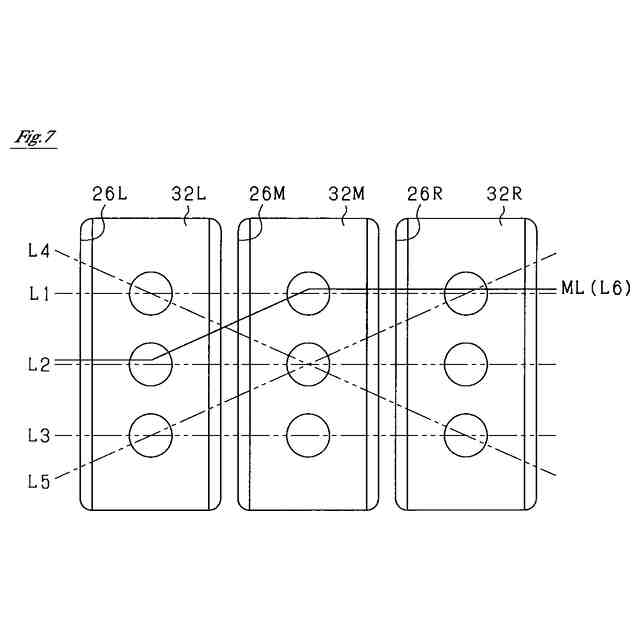

表示窓から視認可能となる図柄と有効ラインとの関係を示す説明図である。

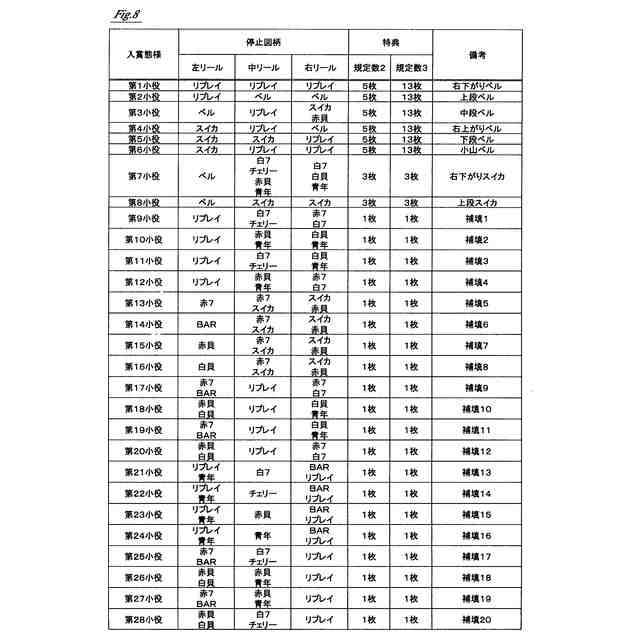

入賞態様と付与される特典との関係を示す説明図である。
入賞態様と付与される特典との関係を示す説明図である。
入賞態様と付与される特典との関係を示す説明図である。
入賞態様の一例を説明するための図である。
入賞態様の一例を説明するための図である。
入賞態様の一例を説明するための図である。
主制御装置の電気的構成を示すブロック図である。
サブ制御装置の電気的構成を示すブロック図である。
主制御装置によるタイマ割込み処理を示すフローチャートである。
メイン処理を示すフローチャートである。
通常処理を示すフローチャートである。
抽選処理を示すフローチャートである。
３ベット時の通常遊技状態用抽選テーブルの一例を示す図である。
２ベット時の通常遊技状態用抽選テーブルの一例を示す図である。
リール制御処理を示すフローチャートである。
ストップスイッチの操作順序と成立する入賞態様との関係を示す説明図である。
ボーナス状態処理を示すフローチャートである。
ボーナス状態用抽選テーブルの一例を示す図である。
各状態の移行関係を示す説明図である。
抽選結果対応処理を示すフローチャートである。
有利区間移行抽選処理を示すフローチャートである。
ＡＴ抽選用処理を示すフローチャートである。
各種移行抽選テーブルの一例を示す図である。
ＡＴ上乗せ用処理を示すフローチャートである。
上乗せ抽選テーブルの一例を示す図である。
（ａ）は回転演出処理を示すフローチャート、（ｂ）は当選報知の一例を示す図である。
指示モニタ及び区間表示器の概要を説明するための図である。
補助表示部にて行われる押し順報知演出の概要を示す説明図である。
ゲーム数更新用処理を示すフローチャートである。
入賞結果対応処理を示すフローチャートである。
ＣＺモード用処理を示すフローチャートである。
第１ＡＴモード移行用処理を示すフローチャートである。
第１ＡＴモード終了用処理を示すフローチャートである。
第２ＡＴモード用処理を示すフローチャートである。
第１ポイント抽選用処理を示すフローチャートである。
ポイント抽選テーブルの一例を示す図である。
区間表示第１処理を示すフローチャートである。
第２ポイント抽選用処理を示すフローチャートである。
区間表示第２処理を示すフローチャートである。
有利区間の開始ゲーム及び終了ゲームと区間表示器の表示との関係を説明するための図である。
サブ制御装置による演出設定処理を示すフローチャートである。
開始時演出設定処理を示すフローチャートである。
全停止時演出設定処理を示すフローチャートである。
（ａ）はポイント用処理を示すフローチャート、（ｂ）は放出用処理を示すフローチャートである。
ポイント演出実行用処理を示すフローチャートである。
種別抽選用テーブルの一例を示す図である。
補助表示部による表示演出の一例を示す図である。
補助表示部による表示演出の一例を示す図である。
補助表示部による表示演出の一例を示す図である。
補助表示部による表示演出の一例を示す図である。
ポイント示唆演出の流れを説明するための説明図である。
第１ＲＡＭクリア処理を示すフローチャートである。
設定変更処理を示すフローチャートである。
センサ監視処理を示すフローチャートである。
電源立ち上げ処理を示すフローチャートである。
メイン処理を示すフローチャートである。
設定変更用処理を示すフローチャートである。
内部状態報知用処理を示すフローチャートである。
扉開放報知用処理を示すフローチャートである。
サブ制御装置の電気的構成を示すブロック図である。
（ａ）は音データの一例を示す図、（ｂ）は音データテーブルの一例を示す図、（ｃ）は再生音データ記憶エリアの一例を示す図である。
サウンドＩＣによる音出力処理を示すフローチャートである。
内部状態報知の流れを説明するための説明図である。
内部状態報知の流れを説明するための説明図である。
内部状態報知の流れを説明するための説明図である。
（ａ）第１の実施の形態の変形例１に係る音データの一例を示す図、（ｂ）は内部状態報知の流れを説明するための説明図である。
（ａ）第１の実施の形態の変形例２に係る音データの一例を示す図、（ｂ）は内部状態報知の流れを説明するための説明図である。
（ａ）は第２の実施の形態に係るポイント演出実行用処理を示すフローチャート、（ｂ）は使用ポイント用テーブルの一例を示す図である。
開始時演出設定処理を示すフローチャートである。
全停止時演出設定処理を示すフローチャートである。
第１ポイント用処理を示すフローチャートである。
第２ポイント用処理を示すフローチャートである。
ポイント示唆演出の流れを説明するための説明図である。
ポイント示唆演出の流れを説明するための説明図である。
第３の実施の形態に係るポイント用処理を示すフローチャートである。
（ａ）は第４の実施の形態に係るポイント演出実行用処理を示すフローチャート、（ｂ）はランク情報用テーブルの一例を示す図である。
（ａ）はポイント用処理を示すフローチャート、（ｂ）は放出用処理を示すフローチャートである。
第５の実施の形態に係る特典付与値及びポイント付与契機を説明するための説明図である。
（ａ）は第１ＡＴモード終了用処理を示すフローチャート、（ｂ）は区間表示第１処理を示すフローチャートである。
ゲーム数更新用処理を示すフローチャートである。
（ａ）は第１ポイント抽選用処理を示すフローチャート、（ｂ）は第２ポイント抽選用処理を示すフローチャートである。
ポイント抽選テーブルの一例を示す図である。
開始時演出設定処理を示すフローチャートである。
サブポイント抽選テーブルの一例を示す図である。
（ａ）はポイント情報記憶エリアの構成を示す図、（ｂ）は契機用フラグを説明するための説明図である。
全停止時演出設定処理を示すフローチャートである。
付与示唆演出用処理を示すフローチャートである。
（ａ）は契機用フラグと種別抽選テーブルとの対応関係を示す図、（ｂ）は演出種別と演出済みポイントとの対応関係を示す図である。
（ａ）は付与示唆演出用の種別抽選テーブルの一例を示す図、（ｂ）は演出可能ポイントと種別振分との関係を説明するための説明図である。
トータル示唆演出用処理を示すフローチャートである。
トータル示唆演出の一例を示す図である。
トータル示唆演出用の種別抽選テーブルの一例を示す図である。
放出用処理を示すフローチャートである。
【発明を実施するための形態】
【００１０】
＜第１の実施形態＞
以下、遊技機の一種である回胴式遊技機、具体的にはスロットマシンに適用した場合の一実施の形態を、図面に基づいて詳細に説明する。図１はスロットマシン１０の正面図、図２はスロットマシン１０の前面扉１２を閉じた状態の斜視図、図３はスロットマシン１０の前面扉１２を開いた状態の斜視図、図４は前面扉１２の背面図、図５は筐体１１の正面図である。
（【００１１】以降は省略されています）
