特許ウォッチ

公開番号2025156675
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024058831
出願日2024-04-01
発明の名称遊技機
出願人株式会社大一商会
代理人
主分類A63F 7/02 20060101AFI20251006BHJP(スポーツ;ゲーム;娯楽)
要約【課題】視覚ハンデを有する作業者による遊技機の製造過程における作業性を向上させることが可能な遊技機を提供する。

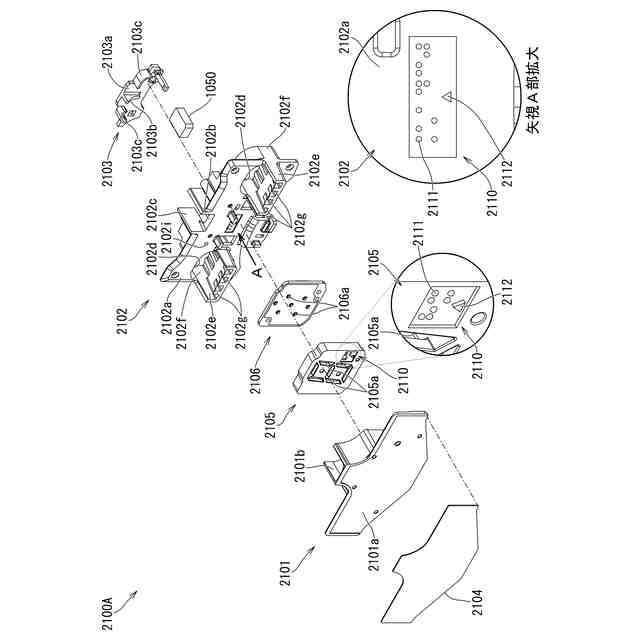

【解決手段】遊技球が流下可能な流下領域を有する遊技盤を備えたパチンコ機において、遊技球の流路として遊技盤内に設けられる所定流路部としての中流路部2102があり、中流路部2102の所定位置には、凹凸形状で表記された凹凸表記部2111が設けられており、凹凸表記部2111は、中流路部2102に関する文字情報であって、その文字情報は指先で指触可能に設けられているものであり、更に、中流路部2102には、凹凸表記部2111とは別の特定形状部2112が設けられており、特定形状部2112は、凹凸表記部2111の近傍に設けられており、凹凸表記部2111とは異なる凹凸形状で設けられている。
【選択図】図154
特許請求の範囲【請求項１】
遊技球が流下可能な流下領域を有する遊技盤を備えた遊技機において、
遊技球の流路として前記遊技盤内に設けられる所定流路部があり、
該所定流路部の所定位置には、凹凸形状で表記された凹凸表記部が設けられており、
該凹凸表記部は、前記所定流路部に関する文字情報であって、該文字情報は指先で指触可能に設けられているものであり、
更に、前記所定流路部には、前記凹凸表記部とは別の特定形状部が設けられており、
該特定形状部は、前記凹凸表記部の近傍に設けられており、該凹凸表記部とは異なる凹凸形状で設けられている
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ぱちんこ遊技機（一般的に「パチンコ機」とも称する）のような遊技機に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
パチンコ機のような遊技機として、前面の所定位置に、遊技者が触ることが可能な点字表示部を設けたものが提案されている（例えば、特許文献１）。この特許文献１の技術では、点字表示部には、収容部から突出している突出位置と、収容部に収容されている非突出位置との間で移動可能な複数の接触部材が設けられている。これら複数の接触部材は、所定の配列で設けられており、突出位置へ移動させる接触部材の組合せによって所望の点字を表示することができる。これにより、点字表示部において遊技状態を認識させる内容の点字を表示させることにより、視覚障碍者や視弱者のような視覚にハンデ（視覚ハンデ）を有する遊技者でも、遊技を楽しませることができる。
【０００３】
一方、遊技機の製造過程では、視覚ハンデを有する作業者への配慮が十分になされていないため、当該作業者が部品の取出作業や組立作業等を行うことが困難であったり、作業性が悪かったりする問題があった。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－２５４９４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、本発明は、上記の実情に鑑み、視覚ハンデを有する作業者による遊技機の製造過程における作業性を向上させることが可能な遊技機の提供を課題とするものである。
【課題を解決するための手段】
【０００６】
手段１：遊技機において、
「遊技球が流下可能な流下領域を有する遊技盤を備えた遊技機において、
遊技球の流路として前記遊技盤内に設けられる所定流路部があり、
該所定流路部の所定位置には、凹凸形状で表記された凹凸表記部が設けられており、
該凹凸表記部は、前記所定流路部に関する文字情報であって、該文字情報は指先で指触可能に設けられているものであり、
更に、前記所定流路部には、前記凹凸表記部とは別の特定形状部が設けられており、
該特定形状部は、前記凹凸表記部の近傍に設けられており、該凹凸表記部とは異なる凹凸形状で設けられている」
ことを特徴とする。
【０００７】
ここで、「所定流路部」としては、遊技球が流通する孔や通路（流路）を有しているもの（構成部品）であれば良い。また、「所定流路部」としては、遊技球が流通する構成部品を有する「所定ユニット」としても良い。この「所定ユニット」としては、「始動口ユニット」、「サイドユニット（フリックユニット）」、「アタッカユニット」、「センター役物」、「球振分ユニット」、「役物入賞口ユニット」、のような前方に遊技領域が設けられる平板状の遊技パネルの前面側に設けられるユニットであっても良いし、「裏球経路ユニット」、「球排出ユニット」、のような遊技パネルの後方に設けられるユニットであっても良い。
【０００８】
また、「凹凸表記部」としては、「点字」、「記号」、「アルファベット」、「数字」、「漢字」、「平仮名」、「片仮名」、等が挙げられる。
【０００９】
更に、「文字情報」としては、取付方向、取付位置（取付場所）、部品名、取付対象の部品名、等が挙げられる。
【００１０】
また、「特定形状部」としては、凹凸表記部とは異なる凹凸形状であれば良く、「三角形のような多角形」、「矢印」、「記号」、「円形」、「楕円形」、「凹凸表記部とは異なる点字」、「アルファベット、アラビア数字、平仮名、片仮名、漢字、のような一般文字」、等が挙げられる。また、「特定形状部」としては、その形状によって直接的に凹凸表記部の読取方向を認識させるものであっても良いし、凹凸表記部との位置関係によって凹凸表記部の読取方向を認識させるものであっても良い。
（【００１１】以降は省略されています）
