公開番号2025153737
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056352
出願日2024-03-29
発明の名称遊技機
出願人サミー株式会社
代理人弁理士法人サンネクスト国際特許事務所
主分類A63F 5/04 20060101AFI20251002BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技者に遊技を楽しませ得る遊技機を提供する。

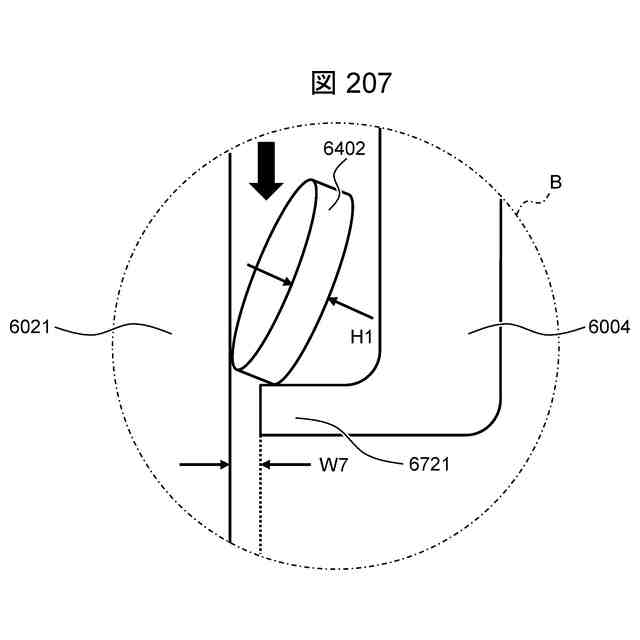

【解決手段】遊技機は、複数のリールと、透過可能な液晶パネルで画像を表示する画像表示装置(画像表示装置6021)と、副制御基板ケースと、前面側に画像表示装置が取付けられ、背面側に副制御基板ケースが取付けられるランプハウス(ランプハウス6004)と、を備える。画像表示装置は、後方のリールを視認可能とする表示窓を有して液晶パネルの後面に配置される液晶ベース部材を有し、ランプハウスは、画像表示装置の表示窓の直上付近と対向する部分において、画像表示装置との距離(W7)を、画像表示装置において所定のケーブルの一端を接続可能なコネクタの厚さよりも狭くする構造(突出部6721)を有する。
【選択図】図207
特許請求の範囲【請求項１】
回転可能な複数のリールと、
複数のリールの前側に鉛直方向に配置された透過可能な液晶パネルで画像を表示する画像表示装置と、
演出に係る制御を行う副制御基板を収容した副制御基板ケースと、
鉛直方向に配置される支持部材であって、前面側に画像表示装置が取付けられ、背面側に副制御基板ケースが取付けられるランプハウスと、
を備え、
画像表示装置は、後方のリールを視認可能とする表示窓を有して液晶パネルの後面に配置される液晶ベース部材を有し、
画像表示装置は、表示窓よりも上側の裏面に、所定のケーブルの一端を接続可能なコネクタを有し、
ランプハウスは、画像表示装置の表示窓の直上付近と対向する部分において、画像表示装置との距離をコネクタの厚さよりも狭くする構造を有する
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回胴式遊技機（「パチスロ機」、「スロットマシン」とも称される。）、あるいは弾球式遊技機（「パチンコ遊技機」、「パチンコ機」とも称される）等の遊技機に関するものである。
続きを表示（約 4,700 文字）【背景技術】
【０００２】
従来、遊技機では、遊技者に遊技を楽しませるための様々な工夫がなされている。遊技を楽しませる代表的な工夫は、液晶パネル等に演出用の画像を表示することであり、例えば、遊技領域（スロットマシンの場合は遊技者から視認可能なリールの図柄表示領域に相当し、パチンコ機の場合は多数の障害釘が植設された遊技パネル上の領域に相当する）に、透過液晶や導光板による演出用画像を重ねて表示するといった技術が知られている（例えば、特許文献１）。また、従来の遊技機では、演出用画像の表示以外にも、遊技機に関連する意匠（デザイン）の印刷物を表示することによっても、遊技者を楽しませることができる。その他にも、遊技領域への異物の侵入を防止するような構造を備えることも、遊技の継続性を高めるように工夫すること（例えば、遊技機における不具合を防止したり、遊技領域への異物の混入を防止したりすること等）も、結果として遊技者に遊技を快適に楽しませるための工夫と言える。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１０５１６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記したように従来の遊技機では様々な工夫が行われてきたが、遊技者に遊技を楽しませるために、更なる改善の余地がある。
【０００５】
そこで、本発明は、上述した課題に鑑みて、遊技者に遊技を楽しませ得る遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
かかる課題を解決するため本発明においては、回転可能な複数のリールと、複数のリールの前側に鉛直方向に配置された透過可能な液晶パネルで画像を表示する画像表示装置と、演出に係る制御を行う副制御基板を収容した副制御基板ケースと、鉛直方向に配置される支持部材であって、前面側に画像表示装置が取付けられ、背面側に副制御基板ケースが取付けられるランプハウスと、を備え、画像表示装置は、後方のリールを視認可能とする表示窓を有して液晶パネルの後面に配置される液晶ベース部材を有し、画像表示装置は、表示窓よりも上側の裏面に、所定のケーブルの一端を接続可能なコネクタを有し、ランプハウスは、画像表示装置の表示窓の直上付近と対向する部分において、画像表示装置との距離をコネクタの厚さよりも狭くする構造を有する、ことを特徴とする遊技機が提供される。
【発明の効果】
【０００７】
本発明によれば、遊技者に遊技を楽しませ得る遊技機を提供することができる。
【図面の簡単な説明】
【０００８】
本発明の第１の実施形態に係るパチンコ機の正面図である。
パチンコ機の右側面図である。
パチンコ機を前方から見た斜視図である。
パチンコ機を後方から見た斜視図である。
前枠からガラス枠を開放させるとともに、外枠から前枠を開放させた状態のパチンコ機を前方から見た斜視図である。
ガラス枠、遊技盤、前枠、及び外枠に分解したパチンコ機を前方から見た分解斜視図である。
ガラス枠、遊技盤、前枠、及び外枠に分解したパチンコ機を後方から見た分解斜視図である。
遊技盤の正面図である。
遊技盤を右前から見た斜視図である。
遊技盤の背面図である。
遊技盤の背面を左後ろから見た斜視図である。
遊技盤の背面を右後ろから見た斜視図である。
遊技盤を主な構成毎に分解して前から見た分解斜視図である。
遊技盤を主な構成毎に分解して後ろから見た分解斜視図である。
パチンコ機の背面図（その１）である。
パチンコ機の背面図（その２）である。
パチンコ機の背面図（その３）である。
図１７の状態におけるパチンコ機の斜視図である。
遊技機の電気的な構成例を示す制御ブロック図である。
図１９に示す主制御基板の機能の一例を示すブロック図である。
図１９に示す演出制御基板の機能の一例を示すブロック図である。
特別図柄当否抽選テーブルの一例を示す図である。
特別図柄当り図柄テーブルの一例を示す図である。
当り用の特別図柄変動パターンテーブルの一例を示す図である。
はずれ用の特別図柄変動パターンテーブルの一例を示す図である。
変動パターン先読み判定テーブルの一例を示す図である。
主制御側メイン処理の一例を示すフローチャートである。
図２７に続く主制御側メイン処理の一例を示すフローチャートである。
図２８に続く主制御側メイン処理の一例を示すフローチャートである。
設定変更処理の一例を示すフローチャートである。
設定確認処理の一例を示すフローチャートである。
主制御側タイマ割込み処理の一例を示すフローチャートである。
図３２に連続する主制御側タイマ割込み処理の一例を示すフローチャートである。
始動口監視制御処理の一例を示すフローチャートである。
図３４に続く始動口監視制御処理の一例を示すフローチャートである。
特別図柄変動開始監視制御処理の一例を示すフローチャートである。
図３６に示す特別図柄変動開始監視処理の一例を示すフローチャートである。
図３７に続く特別図柄変動開始監視処理の一例を示すフローチャートである。
特別図柄制御処理の一例を示すフローチャートである。
図３９に示す特別図柄制御汎用処理の一例を示すフローチャートである。
図４０に示す特別図柄変動開始処理の一例を示すフローチャートである。
図４０に示す特別図柄変動中処理の一例を示すフローチャートである。
図４０に示す特別図柄停止図柄表示中処理の一例を示すフローチャートである。
図４３に続く特別図柄停止図柄表示中処理の一例を示すフローチャートである。
図４４に続く特別図柄停止図柄表示中処理の一例を示すフローチャートである。
特別電動役物制御処理の一例を示すフローチャートである。
図４６に続く特別電動役物制御処理の一例を示すフローチャートである。
図４７に続く特別電動役物制御処理の一例を示すフローチャートである。
リセット開始処理の一例を示すフローチャートである。
演出制御側メイン処理の一例を示すフローチャートである。
図５０に示すコマンド解析処理の一例を示すフローチャートである。
図５１に示す演出状態移行処理の一例を示すフローチャートである。
図５１に示す変動演出内容決定処理の一例を示すフローチャートである。
図５１に示す大当り演出内容決定処理の一例を示すフローチャートである。
図５４に続く大当り演出内容決定処理の一例を示すフローチャートである。
演出制御側タイマ割込み処理の一例を示すフローチャートである。
画像制御コマンド送信割込み処理の一例を示すフローチャートである。
演出表示装置における装飾図柄等の表示を説明するための図である。
遊技待機中デモ演出の開始前の画面遷移例を示す図である。
ＭＹカウンタの計数方法を説明するための図である。
事前報知演出の表示例（その１）を示す図である。
事前報知演出の表示例（その２）を示す図である。
抑制報知演出の表示例を示す図である。
本発明の第２の実施形態に係るパチンコ機における電気的な構成例を示す図である。
図６４に示した副制御基板の機能の一例を示すブロック図である。
描画処理の処理手順例を示すフローチャートである。
ウォッチドッグタイマのクリア処理の処理手順例を示すフローチャートである。
コマンド解析の処理手順例を示すフローチャートである。
遊技機２０００の外観斜視図である。
遊技機２０００の正面外観図である。
遊技機２０００の一部分の上面図である。
遊技機２０００における制御の概略を示すブロック図である。
図柄表示装置２０３８の斜視図である。
バックランプ２３１０の一例を示す斜視図である。
左リール２０３９ａの斜視図である。
左リール２０３９ａの分解斜視図である。
各リールの図柄の配列を説明するための図である。
リール停止時の図柄の表示について説明するための図である。
リールテープ２３２０の端部付近を説明するための図である。
所定のリール図柄のデザイン例を説明するための図である。
アタッカユニットの一例を示す図である。
デザイン部と遊技球との重なりを説明するための図である。
デザインが印刷された遊技盤の基材の構造の一例を示す断面図である。
縮み加工が施されたパネル部材を遊技者が視認した際のイメージを説明するための図である。
障害釘の植設構造を説明するためのイメージ図である。
障害釘と電子部品との位置関係の一例を示す図である。
図８６に示した障害釘３３０１ＡとＬＥＤ３３４１Ａとの位置関係を模式的に示す側面図である。
障害釘と電子部品との位置関係の別例を示す図である。
装飾役物の構造例を示す断面図である。
パチンコ機４０００を正面の右上方から見た外観斜視図である。
パチンコ機４０００を背面の右上方から見た外観斜視図である。
図９２は、パチンコ機４０００の外観の三面図である。
パチンコ機４０００の背面図である。
裏カバー４００３ｄを開放したパチンコ機４０００の背面の外観斜視図である。
裏カバー４００３ｄの外観斜視図である。
裏カバー４００３ｄの正面図である。
遊技盤４００４を正面の右上方から見た外観斜視図である。
遊技盤４００４を背面の右上方から見た外観斜視図である。
遊技盤４００４の外観の三面図である。
遊技盤４００４の背面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係る遊技機について、図面を参照しながら説明する。
【００１０】
＜１．第１の実施形態＞
＜パチンコ機の構造＞
図１は、本発明の第１の実施形態に係るパチンコ機の正面図である。また、図２以降には、図１に示したパチンコ機１について、他方向から見た様子や分解した様子等が示されている。図２は、パチンコ機の右側面図であり、図３は、パチンコ機を前方から見た斜視図であり、図４は、パチンコ機を後方から見た斜視図である。また、図５は、前枠からガラス枠を開放させるとともに、外枠から前枠を開放させた状態のパチンコ機を前方から見た斜視図であり、図６は、ガラス枠、遊技盤、前枠、及び外枠に分解したパチンコ機を前方から見た分解斜視図であり、図７は、ガラス枠、遊技盤、前枠、及び外枠に分解したパチンコ機を後方から見た分解斜視図である。
（【００１１】以降は省略されています）
