特許ウォッチ

公開番号2025132899
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030784
出願日2024-02-29
発明の名称遊技機
出願人株式会社三洋物産
代理人個人,個人,個人,個人,個人
主分類A63F 7/02 20060101AFI20250903BHJP(スポーツ;ゲーム;娯楽)
要約【課題】第1の遊技条件と第2の遊技条件を成立させることが可能な始動入球手段を用いた遊技の興趣性を向上させることができる遊技機を提供する。

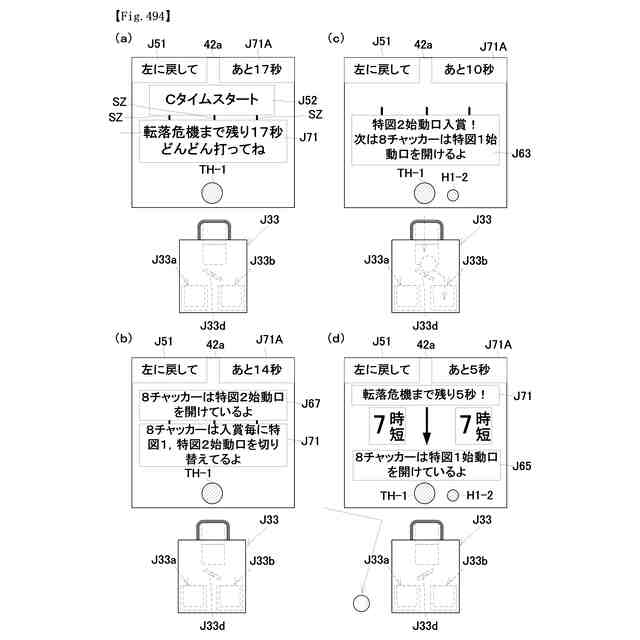

【解決手段】サブ制御装置262のCPU551は、8チャッカーJ33の振分部材J33dが特図1始動入賞口J33aへ誘導する状況であることに基づき、8チャッカーJ33の振分部材J33dが特図1始動入賞口J33aへ誘導する状況であることを遊技者に報知する特図1始動口誘導報知画像J65を第3図柄表示装置42に出力させることが可能である。8チャッカーJ33内の振分部材J33dが特図2始動入賞口J33bへ誘導する状況であることに基づき、8チャッカーJ33内の振分部材J33dが特図2始動入賞口J33bへ誘導する状況であることを遊技者に報知する特図2始動口誘導報知画像J67を第3図柄表示装置42に出力させることが可能である。
【選択図】図494

特許請求の範囲【請求項１】
遊技領域のうち所定の領域へ発射された遊技球が入球可能な始動入球手段と、
所定の状況において前記始動入球手段へ入球した場合に、第１の遊技条件を成立させることが可能な第１遊技条件成立手段と、
前記第１の遊技条件が成立することを所定の上限数まで保留することが可能な保留記憶手段と、
前記所定の状況において前記始動入球手段へ入球した後に発生する特定の状況において前記始動入球手段へ入球した場合に、前記第１の遊技条件とは異なる第２の遊技条件を成立させることが可能な第２遊技条件成立手段と、
前記第１の遊技条件が成立したことに対応する変動遊技が終了した時点で、前記保留記憶手段における保留がある場合には、保留されている前記第１の遊技条件の成立に基づく所定の抽選を実行することが可能である所定抽選実行手段と、
を備える遊技機において、
前記遊技機は、
遊技状態として、前記第１の遊技条件の成立に基づく前記所定の抽選による特典が得られ難い第１遊技状態と、前記第１遊技状態と比べて前記第１の遊技条件の成立に基づく前記所定の抽選による前記特典が得られやすい第２遊技状態とを設定することが可能な遊技状態設定手段を備え、
前記第１の遊技条件が成立したことに対応する前記変動遊技が終了した時点での前記保留記憶手段における保留の有無に応じて、前記第２遊技状態から前記第１遊技状態への前記遊技状態の変わりやすさが異なり、
前記遊技機は、
遊技に関する報知情報を出力する報知情報出力手段と、
前記報知情報の出力を制御する報知制御手段と、を備え、
前記報知制御手段は、
前記所定の状況であることに基づき、前記所定の状況であることを遊技者に報知する第１報知情報を前記報知情報出力手段に出力させることが可能であり、
前記特定の状況であることに基づき、前記特定の状況であることを遊技者に報知する第２報知情報を前記報知情報出力手段に出力させることが可能である
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機等の遊技機に関する。
続きを表示（約 5,100 文字）【背景技術】
【０００２】
従来、第１の遊技条件と第２の遊技条件とを成立させることが可能な始動入賞装置を備える遊技機がある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１０２２５３号公報（第５５６～５６０頁、図２４９参照）
【発明の開示】
【発明が解決しようとする課題】
【０００４】
しかしながら、この様な構成を有する従来の場合には、次のような問題がある。
すなわち、この種の遊技機は、第１の遊技条件と第２の遊技条件を成立させることが可能な始動入球手段を用いた遊技の興趣性をこれ以上向上させることが難しいという問題がある。
【０００５】
本発明は、この様な事情に鑑みてなされたものであって、第１の遊技条件と第２の遊技条件を成立させることが可能な始動入球手段を用いた遊技の興趣性を向上させることができる遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
この発明は、このような目的を達成するために、次のような構成をとる。
すなわち、請求項１に記載の発明は、
遊技領域のうち所定の領域へ発射された遊技球が入球可能な始動入球手段と、
所定の状況において前記始動入球手段へ入球した場合に、第１の遊技条件を成立させることが可能な第１遊技条件成立手段と、
前記第１の遊技条件が成立することを所定の上限数まで保留することが可能な保留記憶手段と、
前記所定の状況において前記始動入球手段へ入球した後に発生する特定の状況において前記始動入球手段へ入球した場合に、前記第１の遊技条件とは異なる第２の遊技条件を成立させることが可能な第２遊技条件成立手段と、
前記第１の遊技条件が成立したことに対応する変動遊技が終了した時点で、前記保留記憶手段における保留がある場合には、保留されている前記第１の遊技条件の成立に基づく所定の抽選を実行することが可能である所定抽選実行手段と、
を備える遊技機において、
前記遊技機は、
遊技状態として、前記第１の遊技条件の成立に基づく前記所定の抽選による特典が得られ難い第１遊技状態と、前記第１遊技状態と比べて前記第１の遊技条件の成立に基づく前記所定の抽選による前記特典が得られやすい第２遊技状態とを設定することが可能な遊技状態設定手段を備え、
前記第１の遊技条件が成立したことに対応する前記変動遊技が終了した時点での前記保留記憶手段における保留の有無に応じて、前記第２遊技状態から前記第１遊技状態への前記遊技状態の変わりやすさが異なり、
前記遊技機は、
遊技に関する報知情報を出力する報知情報出力手段と、
前記報知情報の出力を制御する報知制御手段と、を備え、
前記報知制御手段は、
前記所定の状況であることに基づき、前記所定の状況であることを遊技者に報知する第１報知情報を前記報知情報出力手段に出力させることが可能であり、
前記特定の状況であることに基づき、前記特定の状況であることを遊技者に報知する第２報知情報を前記報知情報出力手段に出力させることが可能である
ことを特徴とする遊技機。
【０００７】
［作用・効果］請求項１に記載の発明によれば、第１の遊技条件と第２の遊技条件を成立させることが可能な始動入球手段を用いた遊技の興趣性を向上させることができる遊技機を提供することができる。
【発明の効果】
【０００８】
この発明に係る遊技機によれば、第１の遊技条件と第２の遊技条件を成立させることが可能な始動入球手段を用いた遊技の興趣性を向上させることができる遊技機を提供することができる。
【図面の簡単な説明】
【０００９】

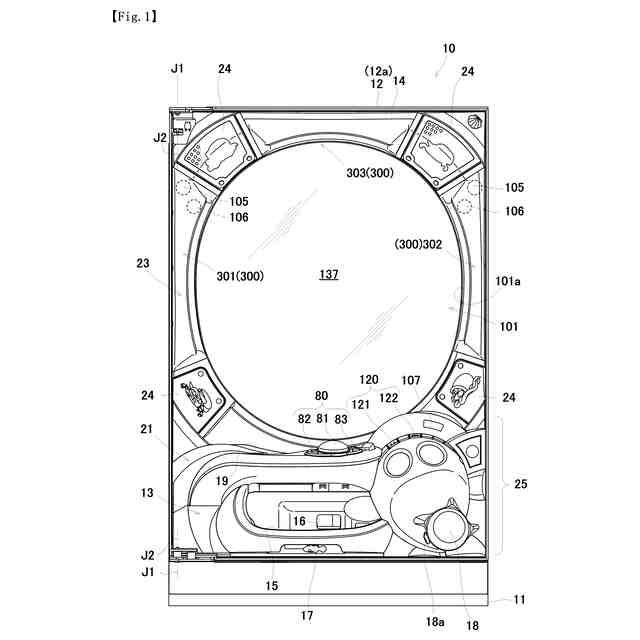

本発明の実施例１のパチンコ機の正面図である。

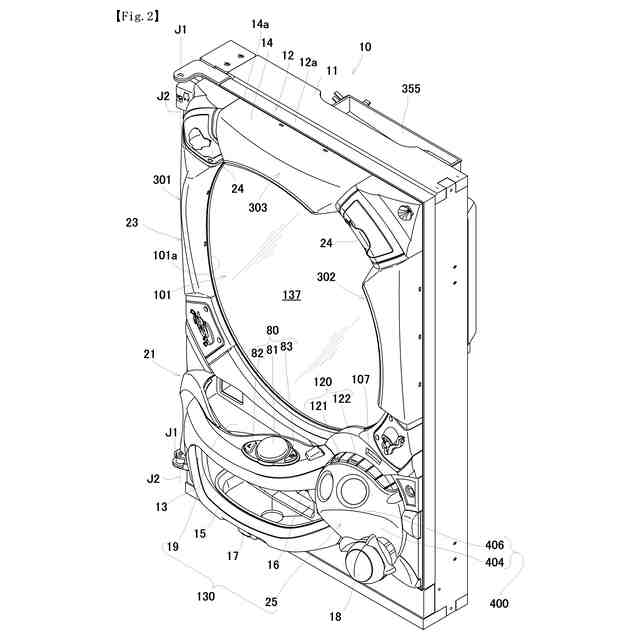

パチンコ機の前方斜視図である。
パチンコ機の背面図である。
パチンコ機の右側面図である。

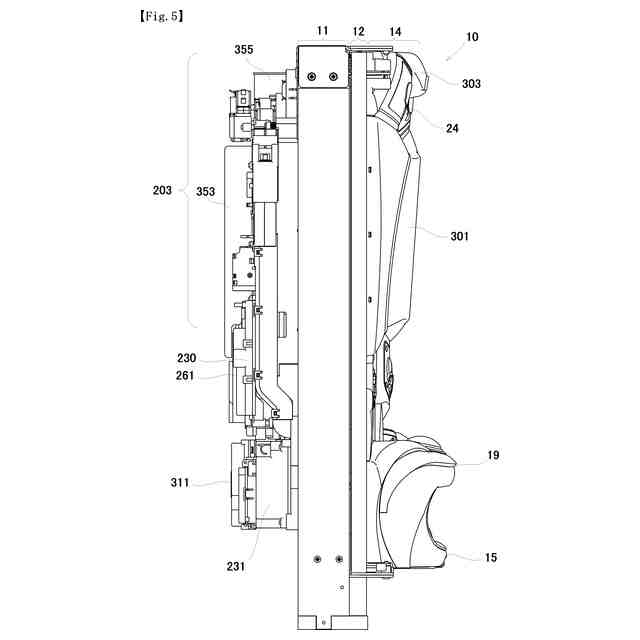

パチンコ機の左側面図である。

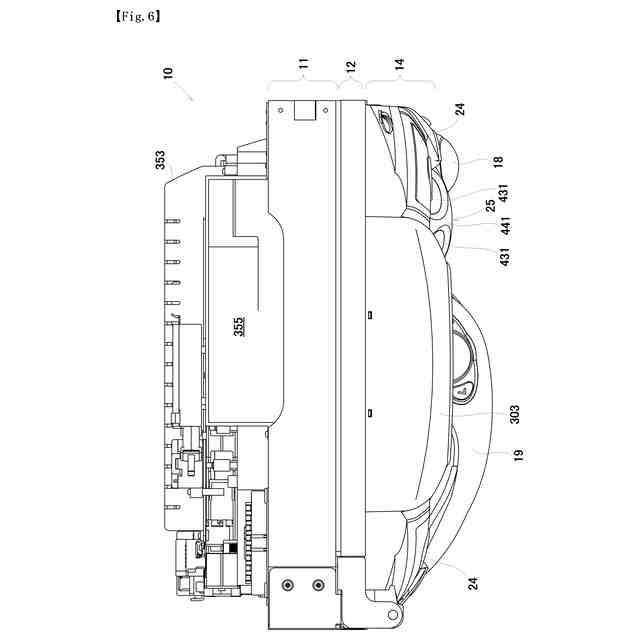

パチンコ機の平面図である。

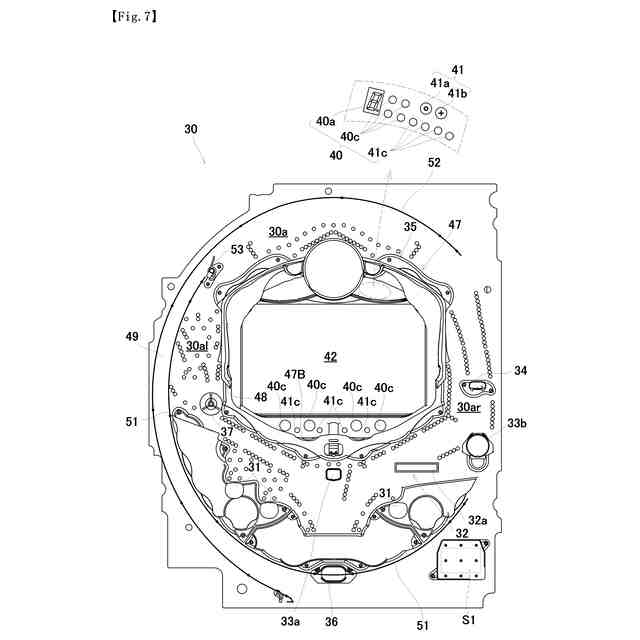

遊技盤の正面図である。

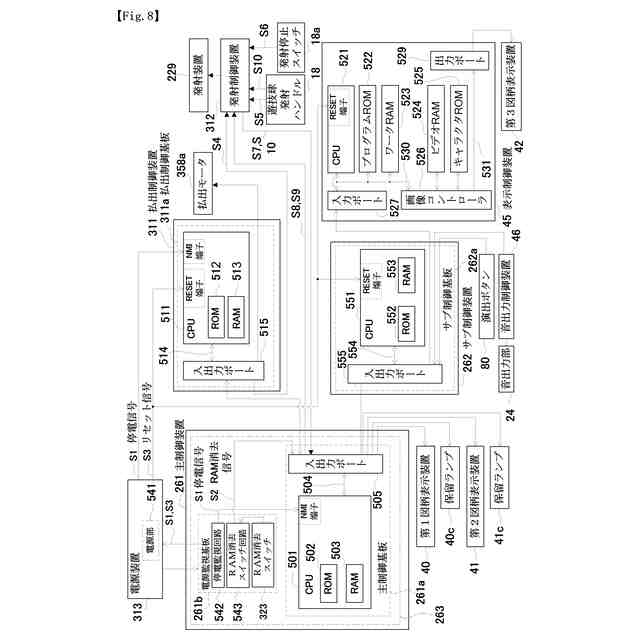

パチンコ機の電気的構成を示すブロック図である。

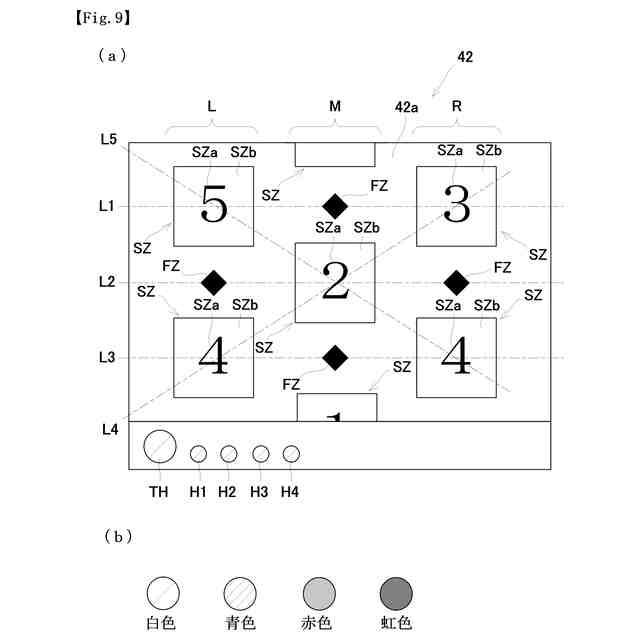

（ａ）は第３図柄表示装置の表示内容を示し、（ｂ）は保留表示を示す説明図である
遊技制御に用いる各種カウンタの概要を示す説明図である。
（ａ）は特図１大当たり抽選用テーブルであり、（ｂ）は特図２用大当たり抽選用テーブルである。
主装飾図柄の変動パターン選択用テーブルである。
（ａ）は大当たりノーマルリーチ，外れノーマルリーチの変動表示演出の例示であり、（ｂ）は大当たりスーパーリーチ，外れスーパーリーチの変動表示演出の例示である。
（ａ）は大当たりスーパーリーチ，外れスーパーリーチの変動表示演出の例示であり、（ｂ）は大当たりスーパーリーチ，外れスーパーリーチの変動表示演出の例示である。
エンディング演出パターン決定用テーブルである。
主制御装置によるメイン処理を示すフローチャートである。
主制御装置による通常処理を示すフローチャートである。
第１図柄変動処理を示すフローチャートである。
変動開始処理を示すフローチャートである。
次回遊技状態設定処理を示すフローチャートである。
大入賞口開閉処理を示すフローチャートである。
右打ちエラー判定処理を示すフローチャートである。
タイマ割込み処理を示すフローチャートである。
始動入賞処理を示すフローチャートである。
先読み用抽選処理を示すフローチャートである。
発射制御処理を示すフローチャートである。
ＮＭＩ割込み処理を示すフローチャートである。
払出制御装置によるメイン処理を示すフローチャートである。
払出制御処理を示すフローチャートである。
賞球制御処理を示すフローチャートである。
貸球制御処理を示すフローチャートである。
サブ制御装置によるメイン処理を示すフローチャートである。
サブ制御装置による通常処理を示すフローチャートである。
サブ制御装置による客待ち演出処理を示すフローチャートである。
サブ制御装置による枠ボタン入力監視・演出処理を示すフローチャートである。
サブ制御装置による決定ボタン入力監視・演出処理を示すフローチャートである。
サブ制御装置による選択ボタン入力監視・演出処理を示すフローチャートである。
サブ制御装置による音編集・出力管理処理を示すフローチャートである。
サブ制御装置による演出実行管理処理を示すフローチャートである。
サブ制御装置による先読み変動パターン指定コマンド受信処理を示すフローチャートである。
サブ制御装置による開閉モード（大当たり）表示設定処理を示すフローチャートである。
サブ制御装置による変動表示態様設定処理を示すフローチャートである。
サブ制御装置による次回遊技状態表示態様設定処理を示すフローチャートである。
サブ制御装置による右打ちエラー報知表示態様設定処理を示すフローチャートである。
表示制御装置の通常処理を示すフローチャートである。
表示制御装置による表示モード等の切り替え処理を示すフローチャートである。
表示制御装置による図柄列変動表示処理を示すフローチャートである。
表示制御装置による特定操作画面表示処理を示すフローチャートである。
表示制御装置による大当たりオープニング・ラウンド表示処理を示すフローチャートである。
表示制御装置による大当たりエンディング表示処理を示すフローチャートである。
表示制御装置による高確率・サポート状態移行表示処理を示すフローチャートである。
表示制御装置による低確率・サポート状態移行表示処理を示すフローチャートである。
表示制御装置による特定操作期間報知処理を示すフローチャートである。
第３図柄表示装置における特定操作期間中の表示態様を説明する図である。
主装飾図柄の高速変動中における特定操作期間中の表示態様を説明する図である。
リーチ成立以降の特定操作期間中の表示態様を説明する図である。
図５６に続くリーチ成立以降の特定操作期間中の表示態様を説明する図である。
高速変動中の特定操作期間中に決定ボタンが押下されたまま放置された場合の表示態様を説明する図である。
高速変動中の特定操作期間中に決定ボタン及び選択ボタンが押下された場合の表示態様を説明する図である。
実施例１の変形例部分を示す遊技盤の正面図である。
（ａ）は、特図１大当たり抽選用テーブルであり、（ｂ）は、特図２大当たり抽選用テーブルである。
（ａ）は、普通当たり選択用テーブルであり、（ｂ）は、普通図柄変動パターン（普通電動役物開放パターン）選択用テーブルである。
（ａ）は、特図２主装飾図柄変動パターン選択用テーブル（連チャンゾーン１回目）であり、（ｂ）は、特図２主装飾図柄変動パターン選択用テーブル（連チャンゾーン２回目～５回目）である。
遊技の流れを説明する図である。
実施例１のさらなる特徴部分のパチンコ機の正面図である。
パチンコ機の右側面図、左側面図である。
パチンコ機の電気的構成を示すブロック図である。
特図１主装飾図柄変動パターン選択用テーブルを示す図である。
同時押下演出に係るタイムチャートである。
同時押下演出に係るタイムチャートである。
メニューボタン入力監視・演出処理を示すフローチャートである。
メニューボタン入力監視・演出処理を示すフローチャートである。
決定ボタン入力監視・演出処理を示すフローチャートである。
メニューボタン・決定ボタン同時押下判定処理を示すフローチャートである。
液晶演出実行管理処理を示すフローチャートである。
変動表示態様設定処理を示すフローチャートである。
同時押下演出表示態様設定処理を示すフローチャートである。
同時押下演出表示処理を示すフローチャートである。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
同時押下演出の表示態様を示す図である。
実施例２のメニューボタン入力監視・演出処理を示すフローチャートである。
決定ボタン入力監視・演出処理を示すフローチャートである。
決定ボタン入力監視・演出処理を示すフローチャートである。
決定ボタン入力監視・演出処理を示すフローチャートである。
メニューボタン・決定ボタン同時押下判定処理を示すフローチャートである。
連打演出表示態様設定処理を示すフローチャートである。
連打演出の表示態様を示す図である。
連打演出の表示態様を示す図である。
【発明を実施するための形態】
【００１０】
本明細書は、次のような遊技機に係る発明と発明が解決しようとする課題についても開示している。
（【００１１】以降は省略されています）
