発明の名称遊技機
出願人株式会社三洋物産
代理人個人
主分類A63F 7/02 20060101AFI20250815BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技状態に対する識別性能を向上させることで、遊技の興趣を向上させることのできる遊技機を提供する。

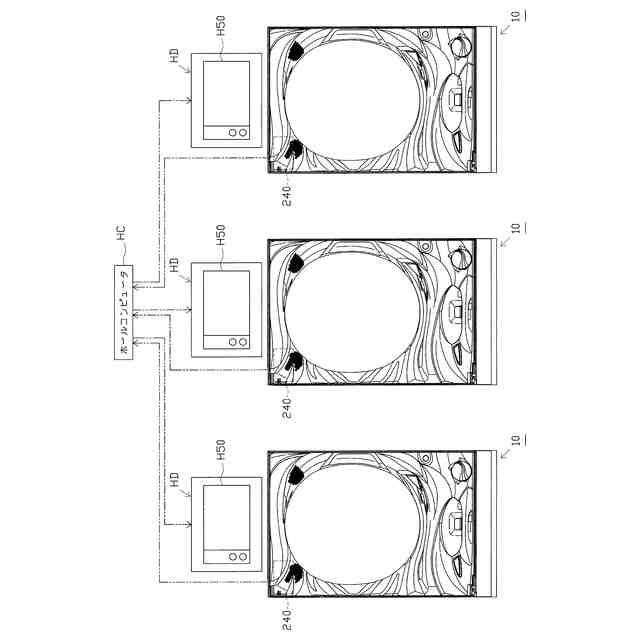

【解決手段】遊技ホールには、多数のパチンコ機10と、これらを管理するホールコンピュータHCが設けられている。パチンコ機10には、主制御装置からホールコンピュータHCに向けて各種情報を出力するための外部端子板240が設けられている。外部端子板240は、現在の遊技状態が大当たり状態中又は高サポートモード中のいずれかであることを示す所定の識別情報を出力するための第2端子を備えている。高サポートモードの終了後の所定期間においては、第2端子から、前記所定の識別情報の出力態様とは異なる出力態様の特定の識別情報が出力される。
【選択図】図3-41
特許請求の範囲【請求項１】
所定の始動入球手段への遊技球の入球を契機として遊技者に有利な所定の特別遊技が実行される特別遊技状態に移行するか否かを判定する判定手段と、
前記判定手段により前記特別遊技状態に移行するか否かの判定が実行される場合に、所定の図柄の変動表示を実行する変動表示手段と、
前記変動表示手段により実行される前記所定の図柄の変動表示を実行する権利を保留する保留手段と、
を備え、
前記所定の始動入球手段は、第１始動入球手段と、遊技球の入球が制限される不利状態と遊技球の入球が前記不利状態より容易となる有利状態とが切り替えられる前記第１始動入球手段とは異なる第２始動入球手段と、を含み、
前記所定の特別遊技の終了後に、所定の条件が成立するまで前記有利状態が実行される遊技機であって、
当該遊技機外部に対して、少なくとも前記有利状態において、当該状態を識別可能な所定の識別情報を継続して出力する第１出力手段と、
前記有利状態の終了に基づいて、終了条件の成立で前記第１出力手段による前記所定の識別情報の出力を停止する出力停止手段と、
前記有利状態の終了時の前記第２始動入球手段への遊技球の入球を契機とする前記所定の図柄の変動表示を実行する権利の保留数を記憶可能な記憶手段と、
前記有利状態の終了後に、少なくとも前記記憶手段に前記第２始動入球手段への遊技球の入球を契機とする前記権利の保留数が記憶されている場合に前記記憶手段に記憶されている保留された前記権利に対応する前記所定の図柄の所定の変動表示を実行可能な期間であることを識別可能な特定の識別情報を所定期間継続して出力可能な第２出力手段と、
を備え、
前記第２出力手段は、前記第１出力手段による前記所定の識別情報の出力態様とは異なる出力態様で前記特定の識別情報を継続して出力することを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機等の遊技機に関するものである。
続きを表示（約 4,800 文字）【背景技術】
【０００２】
従来、遊技球を遊技領域へ発射して遊技を行う遊技機が知られている。従来の遊技機においては、遊技状態に対応してホールコンピュータ等に対し識別可能な信号を出力する（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２８４３６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の遊技機においては、遊技状態の識別性能に対して、より好適な機能が求められている。
【０００５】
本発明は、上記例示した問題点等を解決するためになされたものであり、その目的は、遊技状態に対する識別性能を向上させることで、遊技の興趣を向上させることのできる遊技機を提供することにある。
【課題を解決するための手段】
【０００６】
上記の目的を達成するため、本発明に係る遊技機は、
所定の始動入球手段への遊技球の入球を契機として遊技者に有利な所定の特別遊技が実行される特別遊技状態に移行するか否かを判定する判定手段と、
前記判定手段により前記特別遊技状態に移行するか否かの判定が実行される場合に、所定の図柄の変動表示を実行する変動表示手段と、
前記変動表示手段により実行される前記所定の図柄の変動表示を実行する権利を保留する保留手段と、
を備え、
前記所定の始動入球手段は、第１始動入球手段と、遊技球の入球が制限される不利状態と遊技球の入球が前記不利状態より容易となる有利状態とが切り替えられる前記第１始動入球手段とは異なる第２始動入球手段と、を含み、
前記所定の特別遊技の終了後に、所定の条件が成立するまで前記有利状態が実行される遊技機であって、
当該遊技機外部に対して、少なくとも前記有利状態において、当該状態を識別可能な所定の識別情報を継続して出力する第１出力手段と、
前記有利状態の終了に基づいて、終了条件の成立で前記第１出力手段による前記所定の識別情報の出力を停止する出力停止手段と、
前記有利状態の終了時の前記第２始動入球手段への遊技球の入球を契機とする前記所定の図柄の変動表示を実行する権利の保留数を記憶可能な記憶手段と、
前記有利状態の終了後に、少なくとも前記記憶手段に前記第２始動入球手段への遊技球の入球を契機とする前記権利の保留数が記憶されている場合に前記記憶手段に記憶されている保留された前記権利に対応する前記所定の図柄の所定の変動表示を実行可能な期間であることを識別可能な特定の識別情報を所定期間継続して出力可能な第２出力手段と、
を備え、
前記第２出力手段は、前記第１出力手段による前記所定の識別情報の出力態様とは異なる出力態様で前記特定の識別情報を継続して出力することをその要旨としている。
【発明の効果】
【０００７】
本発明の遊技機によれば、遊技状態に対する識別性能を向上させることで、遊技の興趣を向上させることができる。
【図面の簡単な説明】
【０００８】

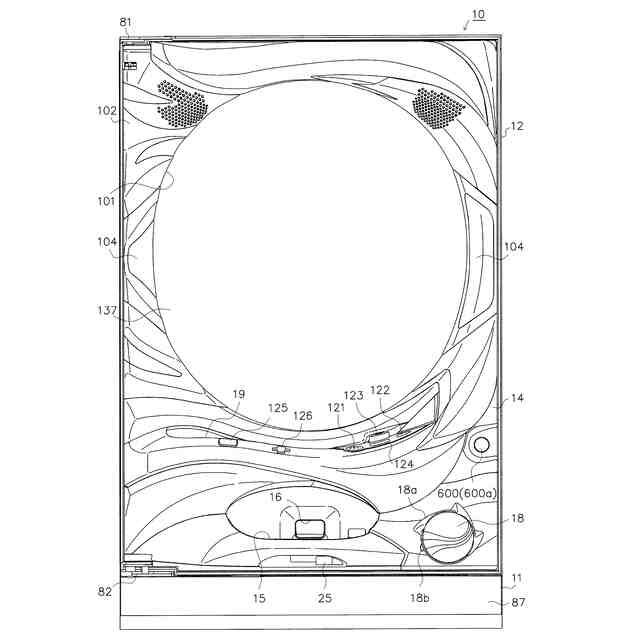

パチンコ機を示す正面図である。
パチンコ機を示す斜視図である。

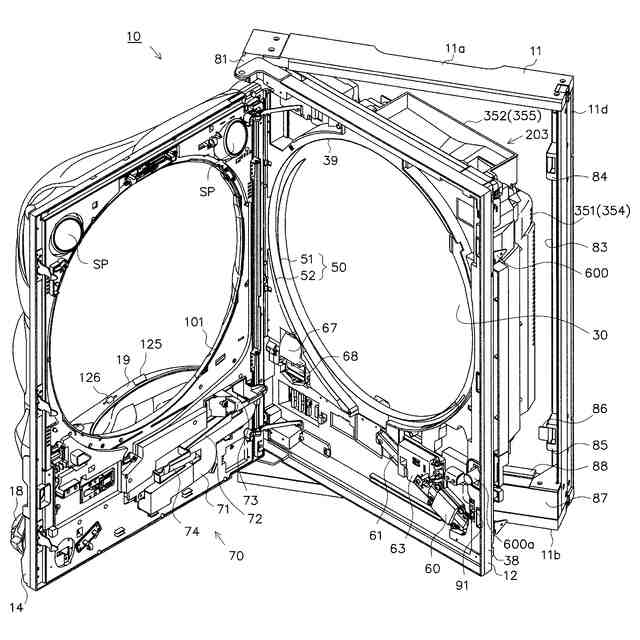

内枠及び前面枠を開放した状態を示す斜視図である。

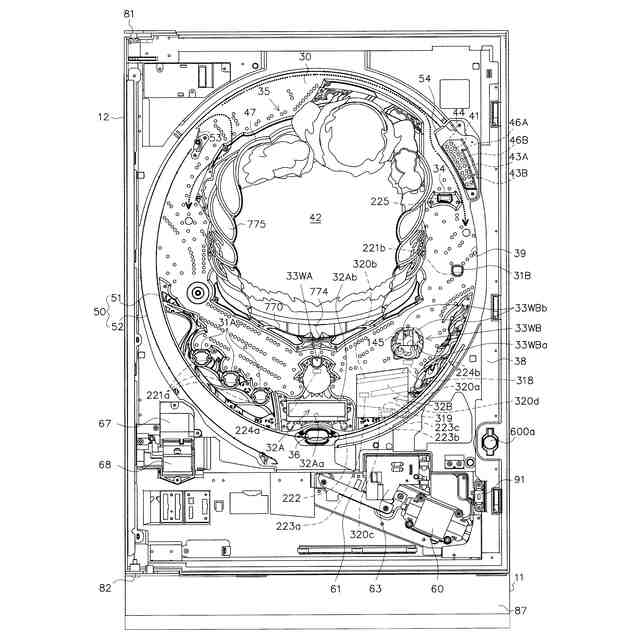

内枠及び遊技盤等の構成を示す正面図である。

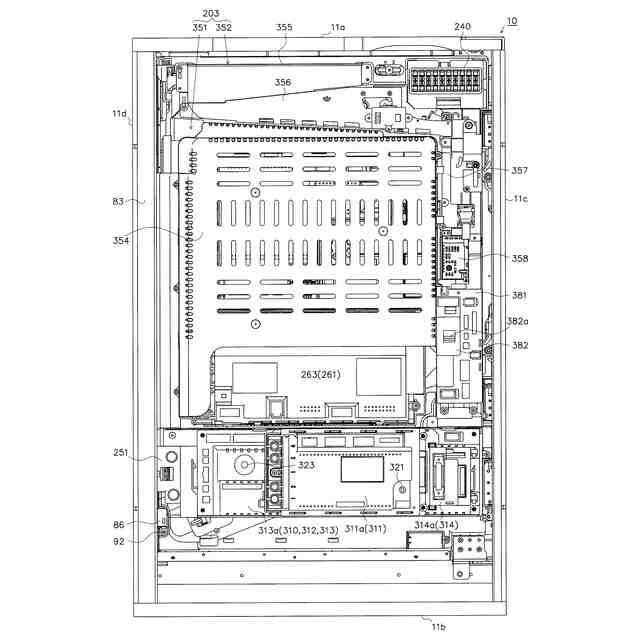

パチンコ機の構成を示す背面図である。
内枠及び裏パックユニット等を開放した状態を示す斜視図である。
パチンコ機の主な電気的構成を示すブロック図である。
遊技制御に用いる各種カウンタの概要を示す説明図である。

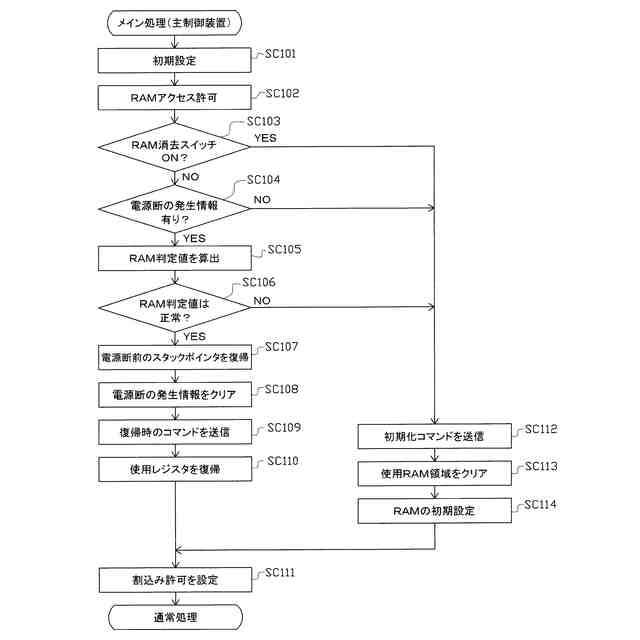

主制御装置によるメイン処理を示すフローチャートである。
主制御装置による通常処理を示すフローチャートである。
タイマ割込み処理を示すフローチャートである。
ＮＭＩ割込み処理を示すフローチャートである。
始動入賞処理を示すフローチャートである。
（ａ）は第１当否判定処理を示すフローチャートであり、（ｂ）は第２当否判定処理を示すフローチャートであり、（ｃ）は時短当否判定処理を示すフローチャートである。
種別判定処理を示すフローチャートである。
リーチ判定処理を示すフローチャートである。
スルーゲート通過処理を示すフローチャートである。
発射許可コマンド設定処理を示すフローチャートである。
第１特別表示制御処理を示すフローチャートである。
第１変動表示設定処理を示すフローチャートである。
特図１判別情報設定処理を示すフローチャートである。
第２特別表示制御処理を示すフローチャートである。
第２変動表示設定処理を示すフローチャートである。
特図２判別情報設定処理を示すフローチャートである。
可変入賞装置制御処理を示すフローチャートである。
特定入賞処理を示すフローチャートである。
終了設定処理を示すフローチャートである。
残存球監視処理を示すフローチャートである。
普通表示制御処理を示すフローチャートである。
普図変動設定処理を示すフローチャートである。
普図判別情報設定処理を示すフローチャートである。
始動入賞部制御処理を示すフローチャートである。
受信割込み処理を示すフローチャートである。
払出制御装置のメイン処理を示すフローチャートである。
タイマ割込み処理を示すフローチャートである。
コマンド判定処理を示すフローチャートである。
サブ制御装置の通常処理を示すフローチャートである。

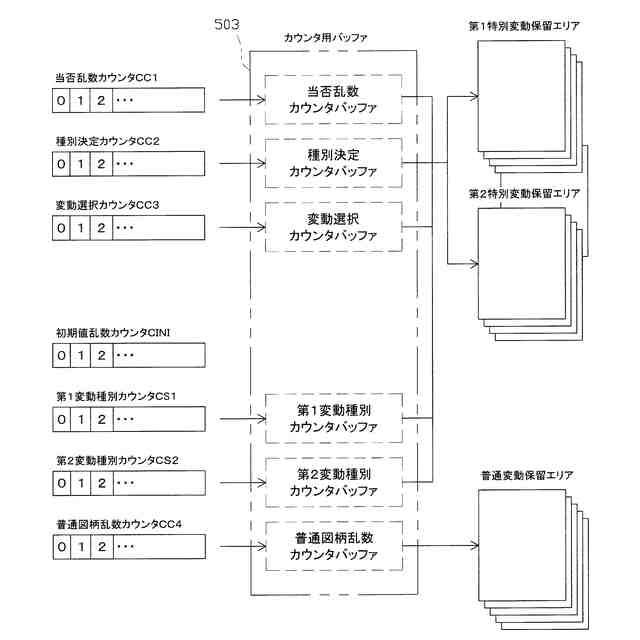

装飾図柄の決定等に用いる各種カウンタの概要を示す説明図である。
カウンタの更新処理を示すフローチャートである。
保留情報格納処理を示すフローチャートである。
保留処理を示すフローチャートである。
当たり表示処理を示すフローチャートである。
変動表示設定処理を示すフローチャートである。
変動停止処理を示すフローチャートである。
演出表示装置の一表示態様例を示す図である。
演出表示装置の一表示態様例を示す図である。
演出表示装置の一表示態様例を示す図である。
演出表示装置の一表示態様例を示す図である。
演出表示装置の一表示態様例を示す図である。
演出表示装置の一表示態様例を示す図である。
（ａ），（ｂ）は、第１特別図柄表示装置、第２特別図柄表示装置、及び、演出表示装置における変動表示等の流れを説明するためのタイムチャートである。
一実施形態におけるパチンコ機を示す正面図である。
パチンコ機を示す斜視図である。
内枠及び前面枠セットを開放した状態を示す斜視図である。
内枠及び遊技盤等の構成を示す正面図である。
パチンコ機の構成を示す背面図である。
内枠及び裏パックユニット等を開放した状態を示す斜視図である。
可変表示装置ユニットの正面図である。
演出役物ユニットが登場した状態の可変表示装置ユニットの正面図である。
（ａ）は、待機状態にある可動役物及び上下駆動機構を示す図であり、（ｂ）は、作動状態にある可動役物及び上下駆動機構を示す図である。
パチンコ機の主な電気的構成を示すブロック図である。
遊技制御に用いる各種カウンタの概要を示す説明図である。
主制御装置によるメイン処理を示すフローチャートである。
主制御装置による通常処理を示すフローチャートである。
タイマ割込み処理を示すフローチャートである。
始動入賞処理を示すフローチャートである。
大当たり判定処理を示すフローチャートである。
リーチ判定処理を示すフローチャートである。
スルーゲート通過処理を示すフローチャートである。
遊技状態チェック処理を示すフローチャートである。
抽選モードフラグ、サポートモードフラグ、遊技状態特定カウンタ及び遊技状態判定値の対応関係を示す説明図である。
第１表示制御処理を示すフローチャートである。
変動表示設定処理を示すフローチャートである。
変動終了時設定処理を示すフローチャートである。
可変入賞装置制御処理を示すフローチャートである。
第２表示制御処理を示すフローチャートである。
開閉役物制御処理を示すフローチャートである。
受信割込み処理を示すフローチャートである。
払出制御装置のメイン処理を示すフローチャートである。
タイマ割込み処理を示すフローチャートである。
コマンド判定処理を示すフローチャートである。
サブ制御装置の通常処理を示すフローチャートである。
装飾図柄の決定に用いる各種カウンタの概要を示す説明図である。
カウンタの更新処理を示すフローチャートである。
サブ制御装置のコマンド判定処理を示すフローチャートである。
変動表示設定処理を示すフローチャートである。
保留表示設定処理を示すフローチャートである。
当たり中表示設定処理を示すフローチャートである。
大当たり種別を説明するための図である。
第１大当たり種別判定テーブルの構成を示す図である。
第２大当たり種別判定テーブルの構成を示す図である。
（ａ）は、確変大当たり時・変動パターンテーブルの格納構成を示す図であり、（ｂ）は、完全外れ時・変動パターンテーブルの格納構成を示す図である。
通常状態の確変大当たり時・変動パターンテーブルの構成を示す図である。
開閉パターン制御テーブルの構成を示す図である。
通常状態における演出表示装置（液晶表示部）の表示態様の一例を示す模式図である。
大当たり発生時における演出表示装置（液晶表示部）の表示態様の一例を示す模式図である。
チャンスモード中における演出表示装置（液晶表示部）の表示態様の一例を示す模式図である。
ゴールドモード中における演出表示装置（液晶表示部）の表示態様の一例を示す模式図である。
ルーレット演出中における演出表示装置（液晶表示部）の表示態様の一例を示す模式図である。
保留表示変更処理が行われた場合における演出表示装置（液晶表示部）の表示態様の一例を示す模式図である。
