公開番号2025090634
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2025030448,2022531052
出願日2025-02-27,2020-11-25
発明の名称複数要素ゴルフクラブヘッド
出願人カーステンマニュファクチュアリングコーポレーション
代理人弁理士法人快友国際特許事務所
主分類A63B 53/04 20150101AFI20250610BHJP(スポーツ;ゲーム;娯楽)
要約【課題】クラブヘッド慣性モーメント(MOI)および下部/後部重心(CG)を最大にするための裁量重量を最大にするための手段を提供する。

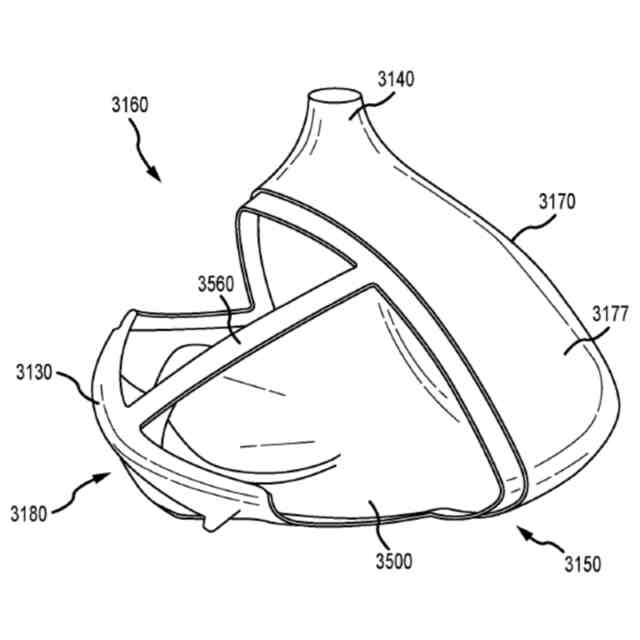

【解決手段】結合して中空内部を一緒に囲む第1の構成要素と第2の構成要素を備えるゴルフクラブヘッドの実施形態が開示される。第1の構成要素は、少なくとも打撃フェースと、打撃フェースリターンと、リア延長部3500と、を備える。いくつかの実施形態では、第1の構成要素はまた、後端にあるウェイトチャネルと、打撃フェースリターンとリア延長部に取り付けられている1つまたは複数のブレースと、を備えている。第2の構成要素は、クラウン部と、ソールトウ部3150と、ソールヒール部3160と、を備えている。第2の構成要素の密度は第1の構成要素の密度未満である。いくつかの実施形態では、第1構成要素質量は、ゴルフクラブヘッドの質量の85%から96%である。
【選択図】図37
特許請求の範囲【請求項１】
ゴルフクラブヘッドであって、
ボディを備えており、
前記ボディは、打撃フェースと、後端と、トウ端と、ヒール端と、クラウンと、ソールと、スカートと、後縁と、を備えており、
前記ボディはさらに、
前記打撃フェースと、打撃フェースリターンと、ウェイトチャネルを有するリア延長部と、前記打撃フェースリターンとリア延長部に取り付けられているクラウンブレースと、を備える、第１の構成要素と、
クラウン部と、ソールトウ部と、ソールヒール部と、を備える第２の構成要素と、を備えており、
前記第２の構成要素は、前記第１の構成要素に結合して、前記ゴルフクラブヘッドの囲まれた中空内部を形成するように構成されており、
前記第１の構成要素は、第１の密度を有する第１の材料を備えており、
前記第２の構成要素は、第２の密度を有する第２の材料を備えており、
前記第１の密度が前記第２の密度よりも大きく、
前記打撃フェースは、打撃フェース中心を有しており、
前記ウェイトチャネルは、前記ゴルフクラブヘッドの前記後端において中心に位置しており、
前記第１の構成要素の前記打撃フェースリターンは、前記打撃フェースから後方に延在し、前方クラウン部と前方ソール部を備えており、
前記リア延長部は、前記打撃フェースリターンの前記前方ソール部から前記後端に向かって延びており、
前記リア延長部はさらに、前記リア延長部の中心を通って伸びるリア延長軸を備えており、
第１構成要素質量は、前記ゴルフクラブヘッドの質量の８５％から９６％である、ゴルフクラブヘッド。
続きを表示（約 1,100 文字）【請求項２】
前記クラウンブレースは、前記打撃フェースリターンの前記前方クラウン部に取り付けられているとともに、前記ゴルフクラブヘッドの前記後端で前記ウェイトチャネルに隣接する前記ソールリア延長部に取り付けられている、請求項１に記載のゴルフクラブヘッド。
【請求項３】
クラウンブレースと前記ウェイトチャネルは、ハンマーヘッド形状を備えている、請求項２に記載のゴルフクラブヘッド。
【請求項４】
前記クラウンブレースはさらに、クラウンブレース長手軸を備えており、
前記クラウンブレースは最大長さを備えており、
前記クラウンブレース長手軸は、前記最大長さに沿って前記クラウンブレースを二等分する、請求項２に記載のゴルフクラブヘッド。
【請求項５】
前記クラウンブレース長手軸は、前記リア延長部軸と平行に前記ヒール端に向けてオフセットされている、請求項４に記載のゴルフクラブヘッド。
【請求項６】
前記クラウンブレース長手軸は、前記リア延長部軸と平行に前記トウ端に向けてオフセットされている、請求項４に記載のゴルフクラブヘッド。
【請求項７】
前記クラウンブレース長手軸は、前記リア延長部軸に対して鋭角を形成するように、前記リア延長部軸に対して非平行である、請求項４に記載のゴルフクラブヘッド。
【請求項８】
Ｘ軸が、前記ゴルフクラブヘッドの前記ヒール端から前記トウ端まで、且つ、前記クラブヘッドがアドレス位置にあるときに接地面に平行な方向に、前記打撃フェース中心を通って延びており、
Ｙ軸が、前記ゴルフクラブヘッドの前記クラウンから前記ソールまで、且つ、前記Ｘ軸に垂直な方向に、前記打撃フェースの中心を通って延びており、
Ｚ軸が、前記打撃フェースから前記ゴルフクラブヘッドの後端まで、且つ、前記Ｘ軸及び前記Ｙ軸に垂直な方向に、前記打撃フェース中心を通って延びており、
前記打撃フェースにほぼ平行であって前記打撃フェース中心に接するロフト面が、前記接地面に対してロフト角を形成し、
ＸＹ平面が、前記Ｘ軸と前記Ｙ軸を通って延びており、
ＹＺ平面が、前記Ｙ軸と前記Ｚ軸を通って延びている、請求項４に記載のゴルフクラブヘッド。
【請求項９】
前記ウェイトチャネルは、前記ボディの前記後端と前記ソールにおいて露出している、請求項１に記載のゴルフクラブヘッド。
【請求項１０】
前記ウェイトチャネルは、３つの位置のうちの１つにおいて可動ウェイトを受容するように構成されている、請求項１に記載のゴルフクラブヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、概してゴルフ道具に関し、より詳細には、複数要素ゴルフクラブヘッド、および複数要素ゴルフクラブヘッドを製造する方法に関する。
続きを表示（約 890 文字）【背景技術】
【０００２】

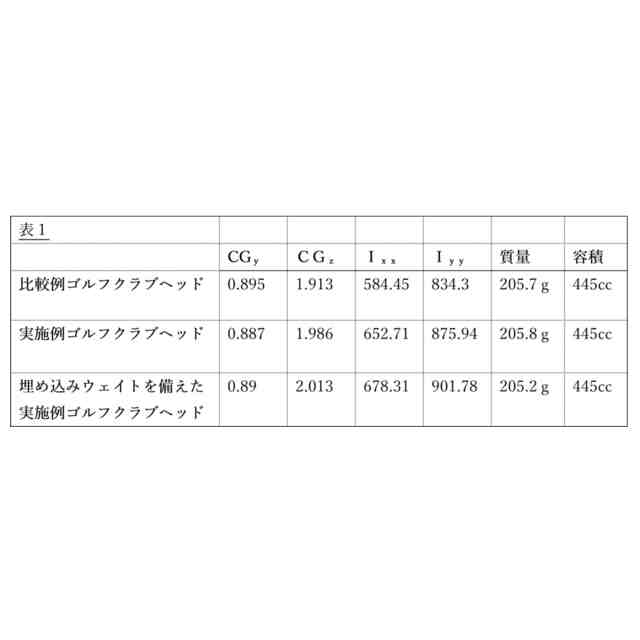

概して、クラブヘッド質量は、構造質量と裁量質量の総量である。一定の全スイング重量を有する理想的なクラブ設計において、構造質量が最小化され（弾力性を犠牲にすることなく）、これにより、クラブ性能をカスタマイズし、最大化するために、任意の配置のための十分な裁量質量を設計者に提供するであろう。構造質量とは、一般に、繰り返されるインパクトに耐える構造的な弾性をクラブヘッドに提供するために必要な材料の質量を指す。構造質量は設計依存性が高く、特定の質量分布に対して設計者がコントロールできる量は比較的少ない。逆に、裁量質量は、クラブの性能および／または寛容性をカスタマイズするためだけにクラブヘッド設計に追加され得る任意の追加の質量（最小構造要件を超える）である。当技術分野では、クラブヘッド慣性モーメント（ＭＯＩ）および下部／後部重心（ＣＧ）を最大にするための裁量重量を最大にするための手段を提供し、ゴルフボール飛行操作のためのオプションを提供するために、すべての金属ゴルフクラブヘッドに対する代替の設計が必要とされている。
【図面の簡単な説明】
【０００３】

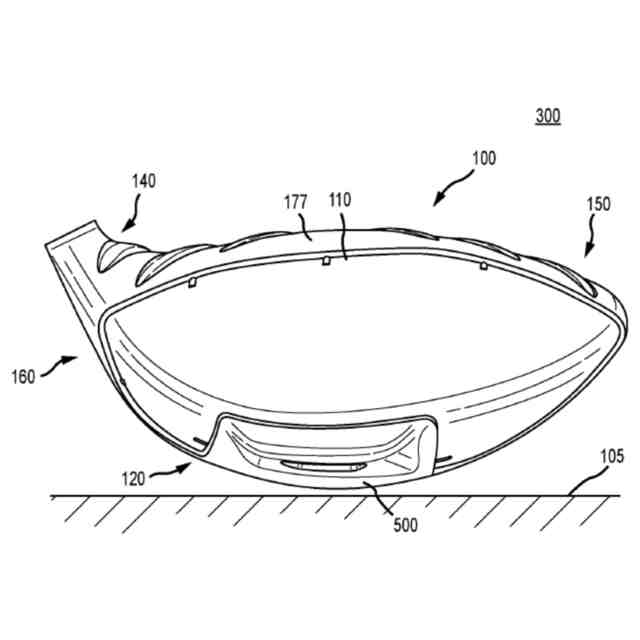

組み立てられたゴルフクラブヘッドの背面図を示す。
【０００４】
組み立てられたゴルフクラブヘッドの底面図を示す。
【０００５】

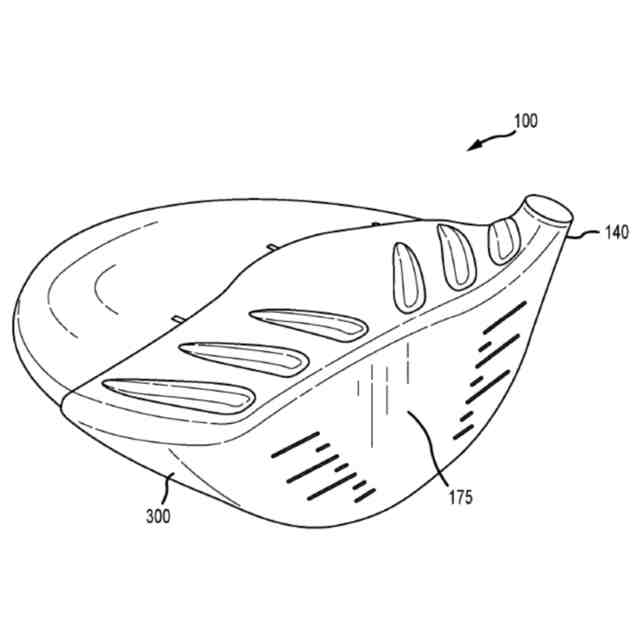

組み立てられたゴルフクラブヘッドの正面斜視図を示す。
【０００６】
図１Ｂの１Ｄ－１Ｄ線に沿った、ロフト面、接地面、およびＺ軸を有するゴルフクラブヘッドの断面図を示す。
【０００７】

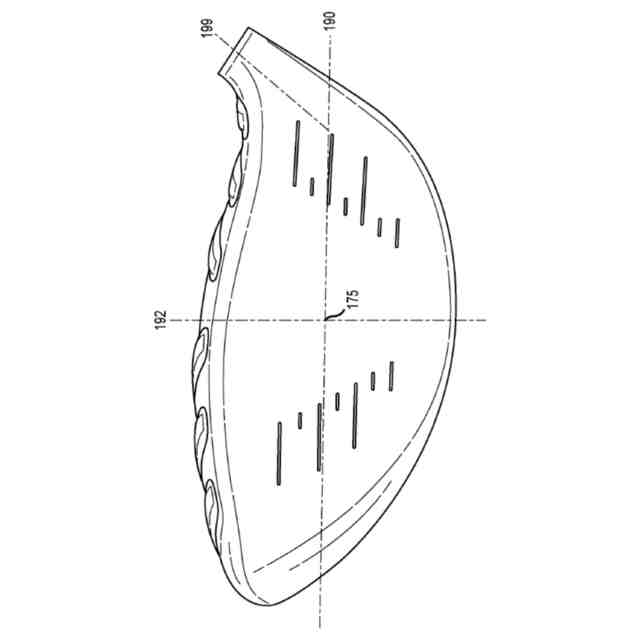

Ｘ軸、Ｙ軸、およびホーゼル軸を有する組み立てられたゴルフクラブヘッドの正面図を示す。
【０００８】

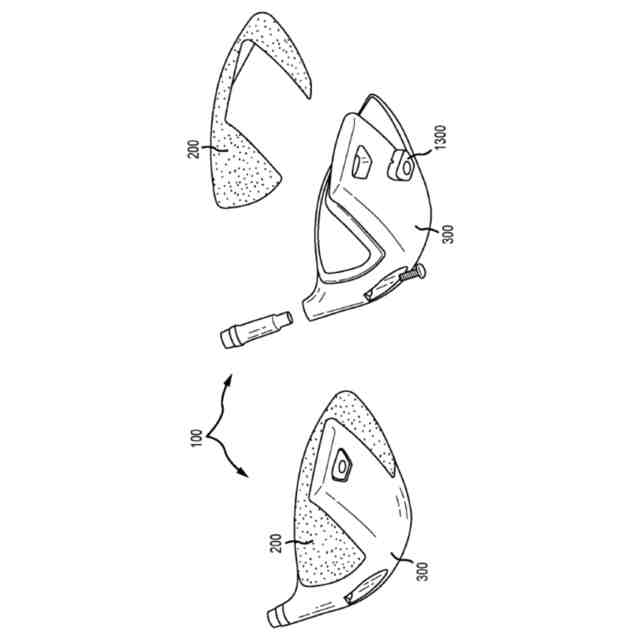

ゴルフクラブヘッドの組み立て図と分解図を示す。
【０００９】

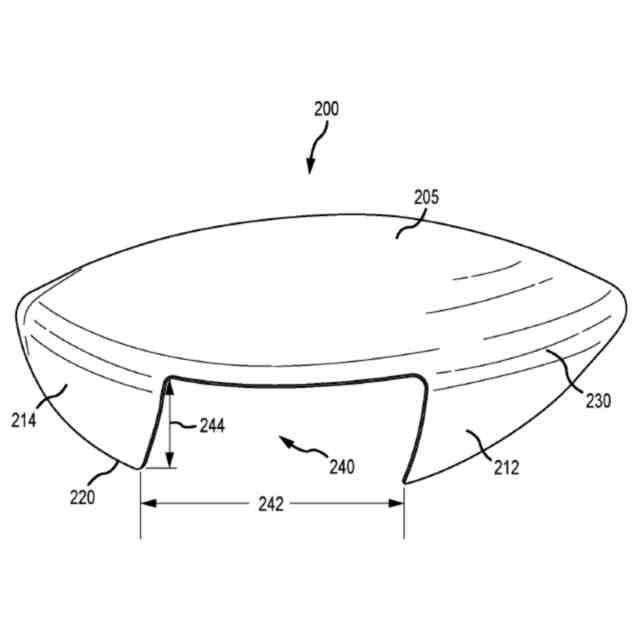

ゴルフクラブヘッドの第２の構成要素の後部外観を示す図である。
【００１０】

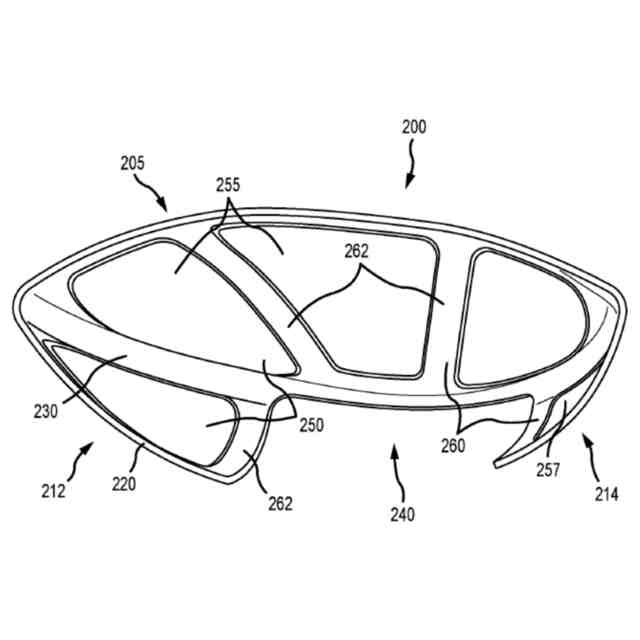

ゴルフクラブヘッドの第２の構成要素の正面内側図を示す。
（【００１１】以降は省略されています）
