公開番号2025061622
公報種別公開特許公報(A)
公開日2025-04-11
出願番号2023169876
出願日2023-09-29
発明の名称遊技機
出願人株式会社三洋物産
代理人弁理士法人真明センチュリー
主分類A63F 7/02 20060101AFI20250403BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技者の興趣の向上を図ることができる遊技機を提供すること。
【解決手段】パチンコ機W10が、遊技者が操作可能な操作部W901と、その操作部W901の操作に基づく所定の規則に基づいて動作されるルーバー部材W965と、前記操作部W901の操作量に対応して所定領域において変位される変位体W5945を前記操作部W901が左打ち遊技に適切な操作量または右打ち遊技に適切な操作量で操作されることに基づいて検出し得る第1検出センサW5916a及び第2検出センサW5916bと、を備える。よって、遊技者の興趣の向上を図ることができる。
【選択図】図925
特許請求の範囲【請求項１】
遊技者が操作可能な操作手段と、その操作手段の操作に基づく所定の規則に基づいて動作される動作手段と、前記操作手段の操作量に対応して所定領域において変位される所定の変位体を前記操作手段が所定の操作量で操作されることに基づいて検出し得る検出手段と、を備えることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機などの遊技機に関するものである。
続きを表示（約 3,900 文字）【背景技術】
【０００２】
入賞口を有する遊技機がある（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－００５８８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した従来の遊技機では、遊技者の興趣の向上の観点で改善の余地があるという問題点があった。
【０００５】
本発明は、上記例示した問題点を解決するためになされたものであり、遊技者の興趣の向上を図ることができる遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
この目的を達成するために請求項１記載の遊技機は、遊技者が操作可能な操作手段と、その操作手段の操作に基づく所定の規則に基づいて動作される動作手段と、前記操作手段の操作量に対応して所定領域において変位される所定の変位体を前記操作手段が所定の操作量で操作されることに基づいて検出し得る検出手段と、を備える。
【発明の効果】
【０００７】
請求項１記載の遊技機によれば、遊技者の興趣の向上を図ることができる。
【図面の簡単な説明】
【０００８】

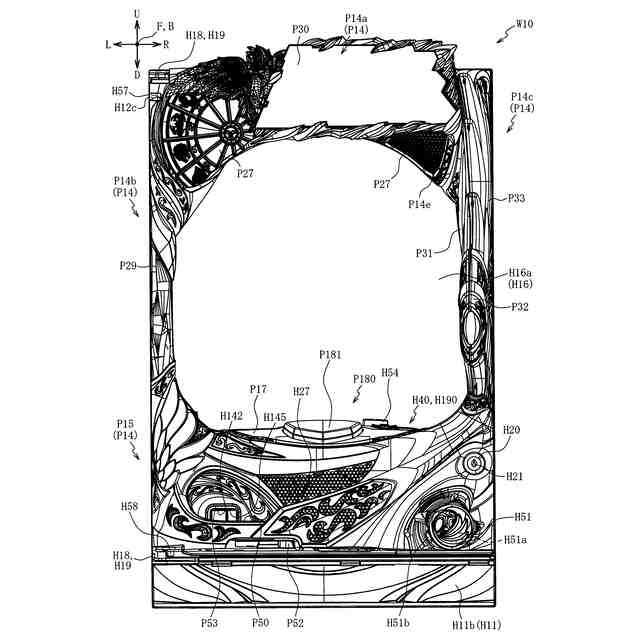

第１実施形態におけるパチンコ機の正面図である。

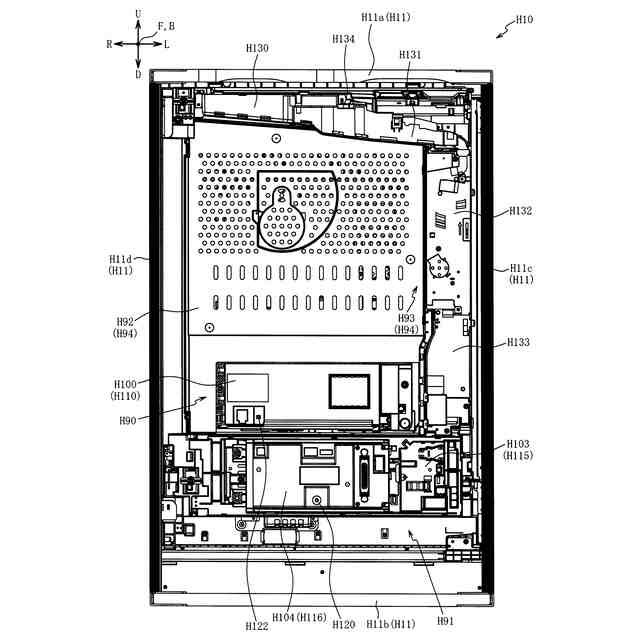

パチンコ機の背面図である。

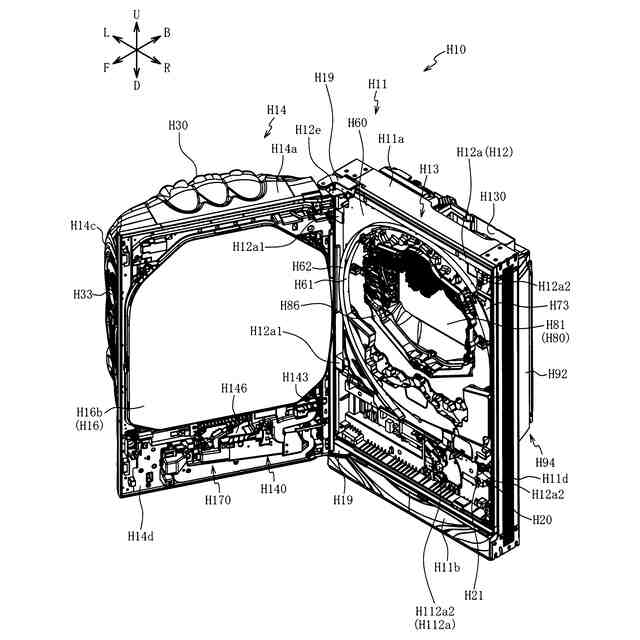

外枠に対して内枠を開放（展開）した状態を示すパチンコ機の正面斜視図である。

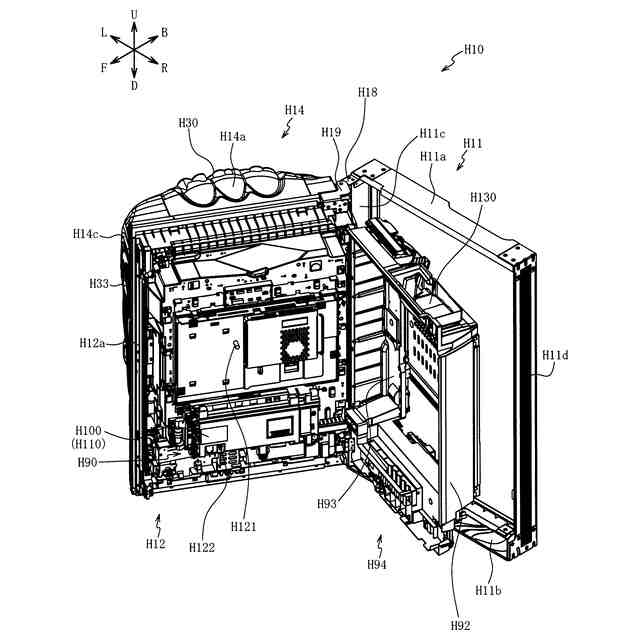

外枠に対して内枠を開放した状態で裏パックを内枠に対して開放した状態（展開）を示すパチンコ機の正面斜視図である。

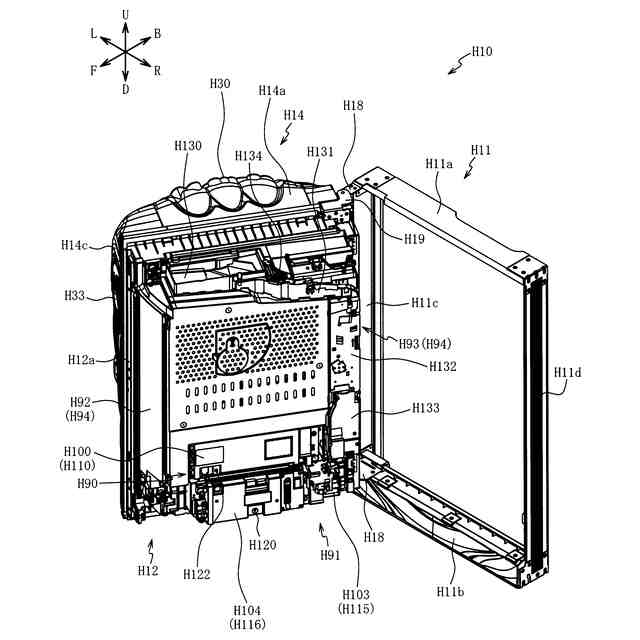

外枠に対して内枠を閉鎖すると共に正面枠を開放（展開）した状態を示すパチンコ機の正面斜視図である。

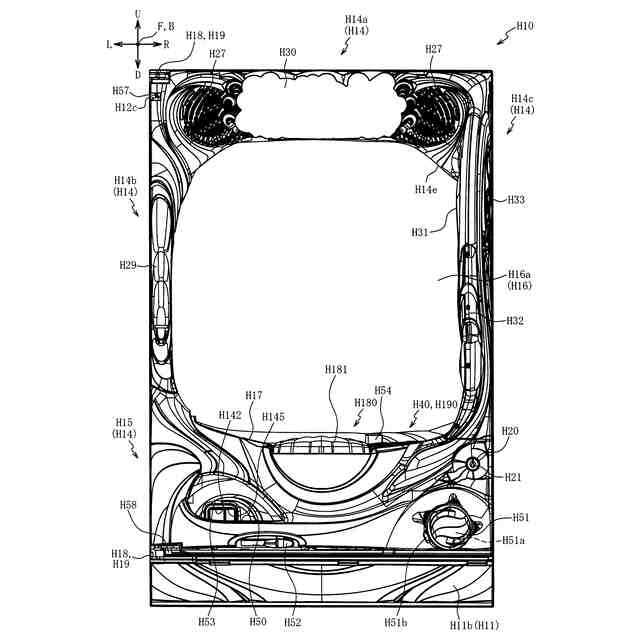

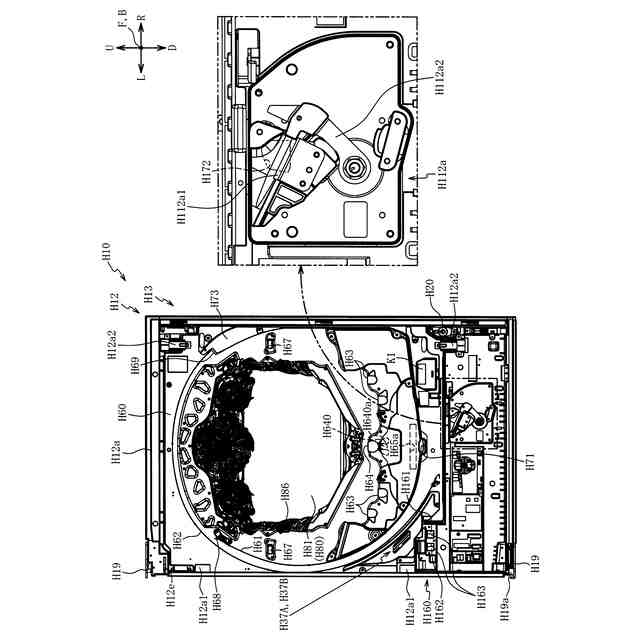

正面枠を取り外した状態におけるパチンコ機の正面図である。

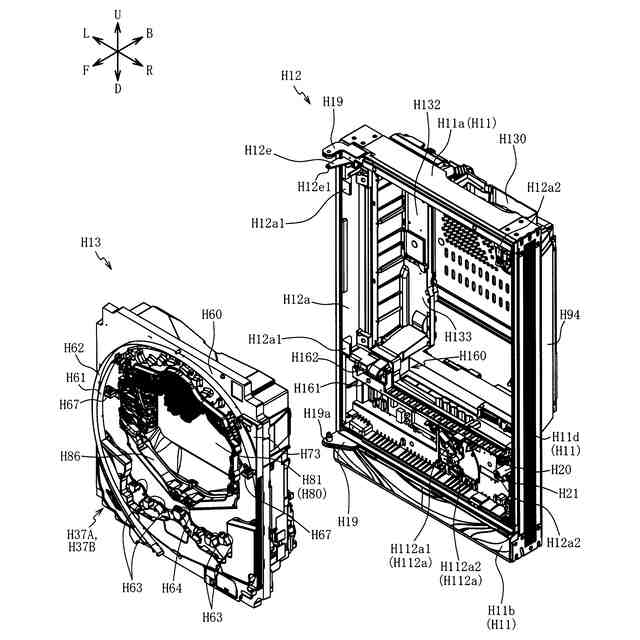

遊技盤および内枠の分解正面斜視図である。
正面枠の分解斜視正面図である。
正面枠の分解斜視背面図である。
パチンコ機の電気的構成を示すブロック図である。
第２実施形態におけるパチンコ機の正面図である。
パチンコ機の遊技盤の正面図である。
遊技盤及び動作ユニットの分解正面斜視図である。
遊技盤の分解正面斜視図である。
入賞ユニットの分解正面斜視図である。
入賞ユニットの分解背面斜視図である。
図１２のＺ０１ｍ部における遊技盤の部分拡大正面図である。
図１７のＸ０２ｍ－Ｘ０２ｍ線における遊技盤の断面図である。
入賞ユニットの斜視図である。
入賞ユニットの斜視図である。
入賞ユニットの斜視図である。
入賞ユニットの斜視図である。
遊技盤の背面斜視図である。
遊技盤の分解背面斜視図である。
動作ユニットの分解正面斜視図である。
動作ユニットの正面図である。
動作ユニットの正面図である。
動作ユニットの正面図である。
動作ユニットの正面図である。
動作ユニットの正面図である。
動作ユニットの正面図である。
動作ユニットの正面図である。
前層側可動装置の正面分解斜視図である。
前層側可動装置の背面分解斜視図である。
第１可動装置の分解正面斜視図である。
第１可動装置の分解背面斜視図である。
昇降装置の分解正面斜視図である。
昇降装置の分解背面斜視図である。
長尺装置の分解正面斜視図である。
長尺装置の分解背面斜視図である。
移動装置の分解正面斜視図である。
移動装置の分解背面斜視図である。
（ａ）及び（ｂ）は、前層側可動装置の部分拡大正面図である。
第１可動装置の部分拡大正面図である。
第１可動装置の部分拡大正面図である。
第１可動装置の部分拡大正面図である。
第１可動装置の部分拡大正面図である。
第１可動装置の部分拡大正面図である。
第１可動装置の部分拡大正面図である。
第１可動装置の部分拡大正面図である。
第１可動装置の部分拡大正面図である。
第１可動装置の部分拡大背面図である。
第１可動装置の部分拡大背面図である。
（ａ）、（ｂ）、（ｃ）及び（ｄ）は、第１可動装置の部分正面図である。
第２可動装置の分解正面斜視図である。
第２可動装置の分解背面斜視図である。
（ａ）及び（ｂ）は、第２可動装置の正面図である。
（ａ）及び（ｂ）は、第２可動装置の正面図である。
（ａ）及び（ｂ）は、第２可動装置の正面図である。
（ａ）、（ｂ）及び（ｃ）は、上下スライド部材、追従可能部材及び連動部材の模式正面図である。
後層側可動装置の分解正面斜視図である。
後層側可動装置の分解背面斜視図である。
第３可動装置の分解正面斜視図である。
第３可動装置の分解背面斜視図である。
（ａ）、（ｂ）及び（ｃ）は、上後カバー部材、延設回転部材、基端側スライド部材及びピニオンの正面図である。
後層側可動装置の部分拡大正面図である。
後層側可動装置の正面図である。
後層側可動装置の正面図である。
後層側可動装置の正面図である。
（ａ）から（ｆ）は、パチンコ機の模式正面図である。
（ａ）から（ｅ）は、パチンコ機の模式正面図である。
第３実施形態におけるベース板及び光照射装置の背面図である。
ベース板及び光照射装置の背面斜視図である。
ベース板及び光照射装置の分解背面斜視図である。
ベース板及び光照射装置の分解正面斜視図である。
図７２のＸ０３ｍ－Ｘ０３ｍ線におけるベース板及び光照射装置の部分断面図である。
パチンコ機の模式正面図である。
第４実施形態におけるベース板及び光照射装置の分解背面斜視図である。
ベース板及び光照射装置の分解正面斜視図である。
図７２のＸ０３ｍ－Ｘ０３ｍ線に対応する線におけるベース板及び光照射装置の部分断面図である。
第５実施形態における動作ユニットの正面図である。
（ａ）から（ｄ）は、移動装置の正面図である。
前層側可動装置の第１可動装置の部分背面図である。
前層側可動装置の第１可動装置の部分背面図である。
（ａ）から（ｃ）は、パチンコ機の模式正面図である。
パチンコ機の模式正面図である。
（ａ）及び（ｂ）は、パチンコ機の部分正面図である。
図１２のＺ０１ｍ部に対応する範囲における遊技盤の部分拡大正面図である。
（ａ）から（ｃ）は、パチンコ機の模式正面図である。
（ａ）から（ｃ）は、パチンコ機の模式正面図である。
（ａ）から（ｃ）は、パチンコ機の模式正面図である。
（ａ）から（ｃ）は、パチンコ機の模式正面図である。
（ａ）から（ｃ）は、パチンコ機の模式正面図である。
（ａ）から（ｃ）は、パチンコ機の模式正面図である。
（ａ）から（ｃ）は、パチンコ機の模式正面図である。
（ａ）から（ｃ）は、パチンコ機の模式正面図である。
（ａ）及び（ｂ）は、第２可動装置の正面図である。
第２可動装置の正面図である。
後層側可動装置の後側開閉部材の板状部、中側開閉部材の板状部及び前側開閉部材の板状部を模式的に示す正面模式図である。
（ａ）は、第３図柄表示装置の表示領域の正面図であり、（ｂ）は、図１００（ａ）に図示される第３図柄表示装置の表示領域の正面側に配置された板状部の正面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、添付図面を参照して説明する。まず、図１から図１０を参照し、第１実施形態として、本発明をパチンコ遊技機（以下、単に「パチンコ機」という）Ｈ１０に適用した場合の一実施形態について説明する。
【００１０】
図１は、第１実施形態におけるパチンコ機Ｈ１０の正面図であり、図２は、パチンコ機Ｈ１０の背面図であり、図３は、外枠Ｈ１１に対して内枠Ｈ１２を開放（展開）した状態を示すパチンコ機Ｈ１０の正面斜視図であり、図４は、外枠Ｈ１１に対して内枠Ｈ１２を開放した状態で裏パックユニットＨ９４を内枠Ｈ１２に対して開放した状態（展開）を示すパチンコ機Ｈ１０の正面斜視図であり、図５は、外枠Ｈ１１に対して内枠Ｈ１２を閉鎖すると共に正面枠Ｈ１４を開放（展開）した状態を示すパチンコ機Ｈ１０の正面斜視図であり、図６は、正面枠Ｈ１４を取り外した状態におけるパチンコ機Ｈ１０の正面図であり、図７は、遊技盤Ｈ１３及び内枠Ｈ１２の分解正面斜視図であり、図８は、正面枠Ｈ１４の分解斜視正面図であり、図９は、正面枠Ｈ１４の分解斜視背面図である。なお、図６では、発射位置送球ユニットＨ１７０から球発射ユニットＨ１１２ａに球を送球するための背面側開口Ｈ１７２が２点鎖線で図示される。
（【００１１】以降は省略されています）
