意匠ウォッチ

発行日2025-11-20
公報種別意匠公報(S)
登録番号1813232
登録日2025-11-12
意匠に係る物品釣り用仕掛け保持具
意匠分類K2-73(漁業用機械器具)
出願番号2025006725
出願日2025-03-14
意匠権者大同紙器工業株式会社
代理人

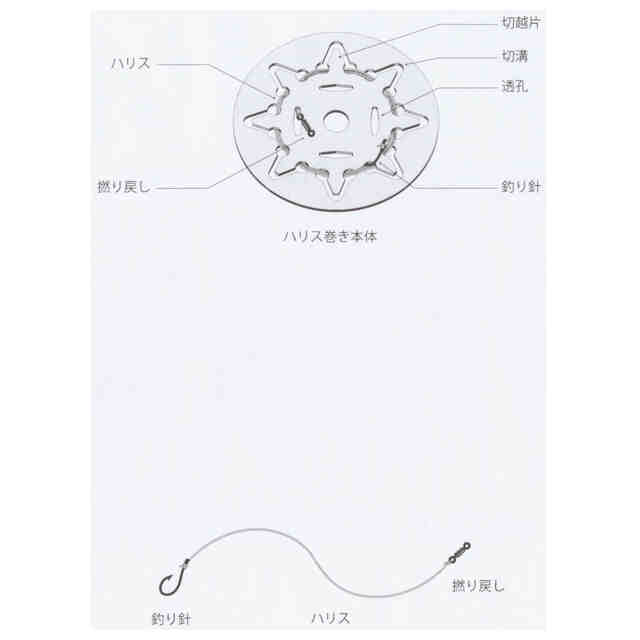

意匠に係る物品の説明本願意匠の物品は、線状のハリスの先端に釣り針、他端に撚り戻しを結着した釣り用仕掛けをそのままの状態で収納保持するものであり、硬質紙(厚さ約0.8mm)で円盤状のハリス巻き本体(直径約12cm)には、内側に当該本体の中心に対して90度の均等角度で中心に対して長さ方向が対向するように設けた4個の透孔(長さ約1cm、幅約3mm)と、外側に当該本体の中心に対して45度の均等角度で設けて外周縁に向かって自由端を有するように切溝(幅約3mm)で形成した略V字状の切越片(長さ約15mm、幅約15mm)を有しており、釣り針を切越片に係止し、切越片に係合させながら外周縁に沿ってハリスを巻回し、撚り戻しを透孔に挿入することで、釣り用仕掛けを携帯可能に収納保持できる。

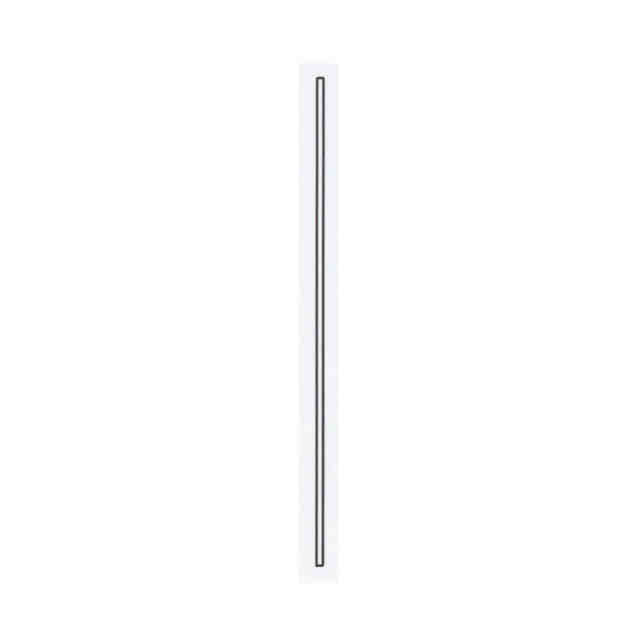

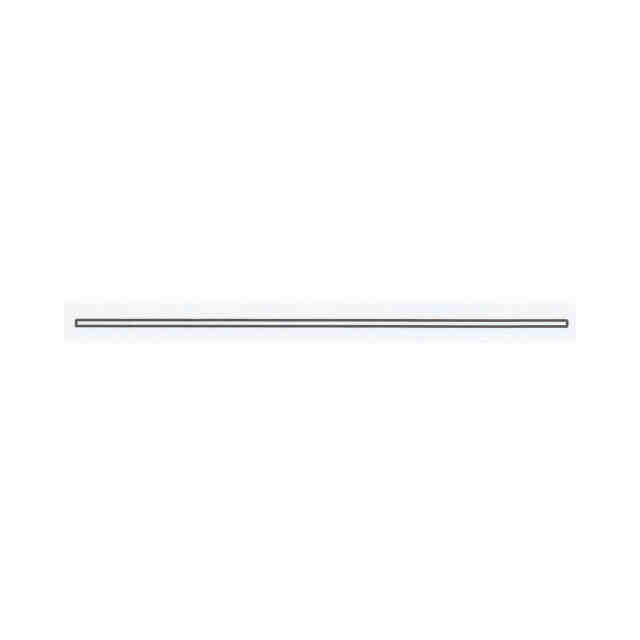

意匠の説明背面図は正面図と左右対称、左側面図は右側面図と左右対称、底面図は平面図と左右対称に表われるため、夫々を省略する。

関連意匠
