発行日2025-10-17
公報種別意匠公報(S)
登録番号1810848
登録日2025-10-08
意匠に係る物品グラウト注入具
意匠分類K1-000(利器及び工具)
出願番号2025010663
出願日2024-02-27
意匠権者九州防災メンテナンス株式会社
代理人個人

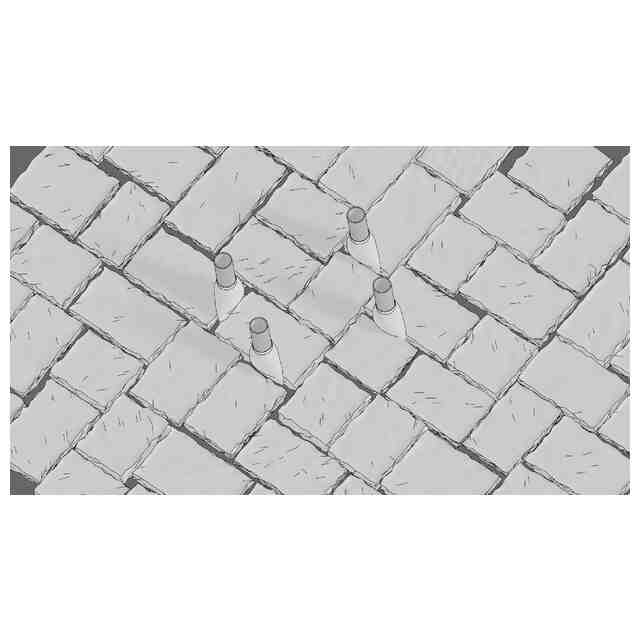

意匠に係る物品の説明本物品は、参考図に示すように、石積みの目地に先端を挿入して使用するものである。石積みの目地に扁平筒状の先端部(先込部)を挿入した状態で、円筒形の基端部(接続管部)から、グラウト圧送用ポンプに接続したグラウト注入ホースを差し込んで、このグラウト注入ホースから円筒形の基端部内にグラウト材(無収縮モルタル、水ガラス、合成樹脂(エポキシ樹脂、ウレタン樹脂、ポリエステル樹脂等)など)を注入し、先端部からグラウト材を吐出させることで、石積みの目地内にグラウト材を注入する。

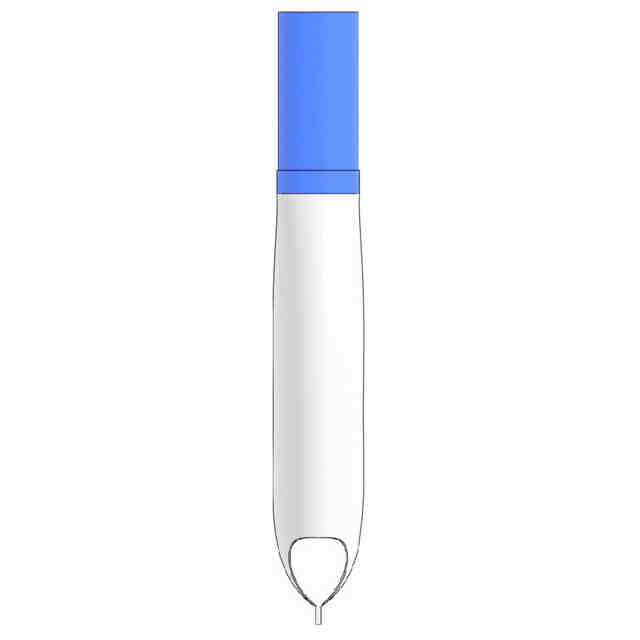

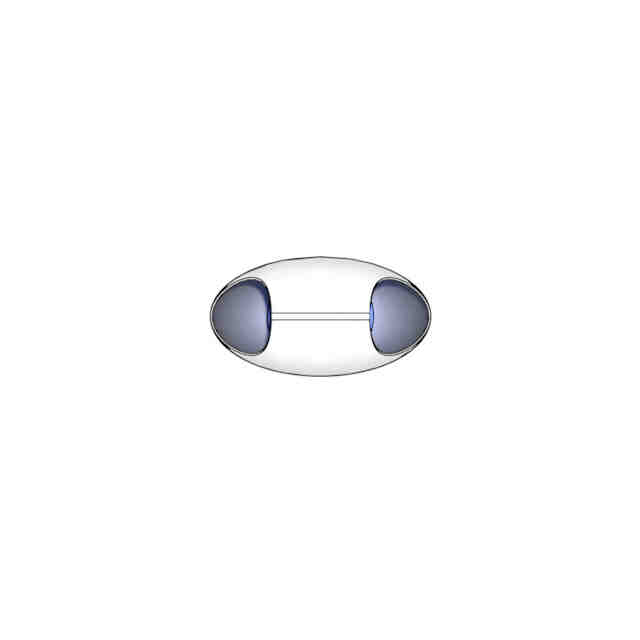

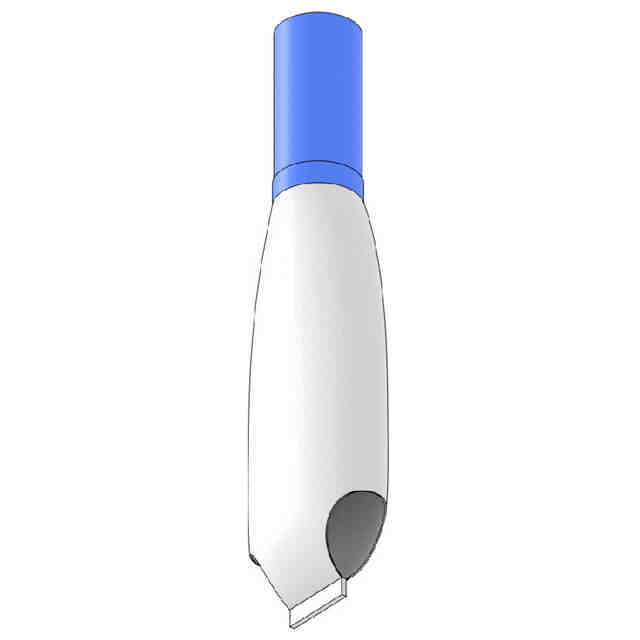

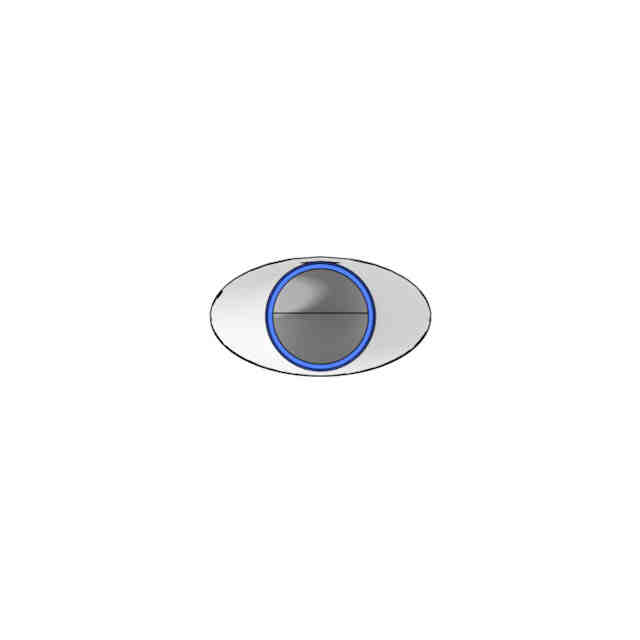

意匠の説明本意匠で青色に彩色された部分以外の部分が、部分意匠として登録を受けようとする部分である。各図面の表面部全面に表された濃淡は、立体表面の形状を表す濃淡である。扁平筒状の先端部は、ポリエチレン,ポリスチレン等の可撓性樹脂シートや、天然ゴム又は合成ゴムの可撓性ゴムシートなどの可撓性部材により形成されている。背面図は正面図と対称にあらわれるため省略する。左側面図は右側面図と対称にあらわれるため省略する。
