意匠ウォッチ

発行日2025-10-17
公報種別意匠公報(S)
登録番号1810810
登録日2025-10-08
意匠に係る物品ポリ袋口オープナー
意匠分類F2-810(筆記具、事務用具等)
出願番号2025012521
出願日2025-06-05
意匠権者個人
代理人

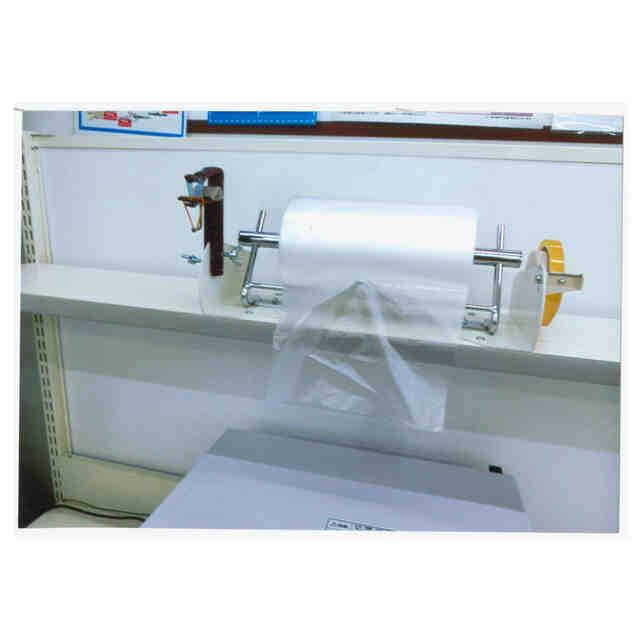

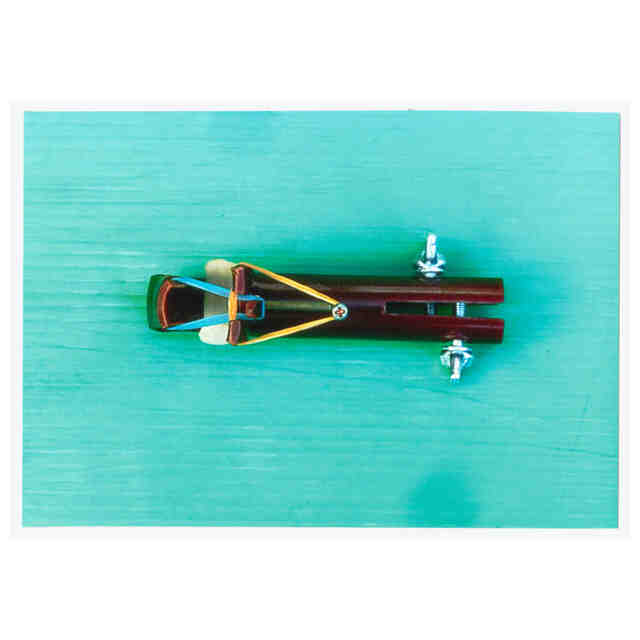

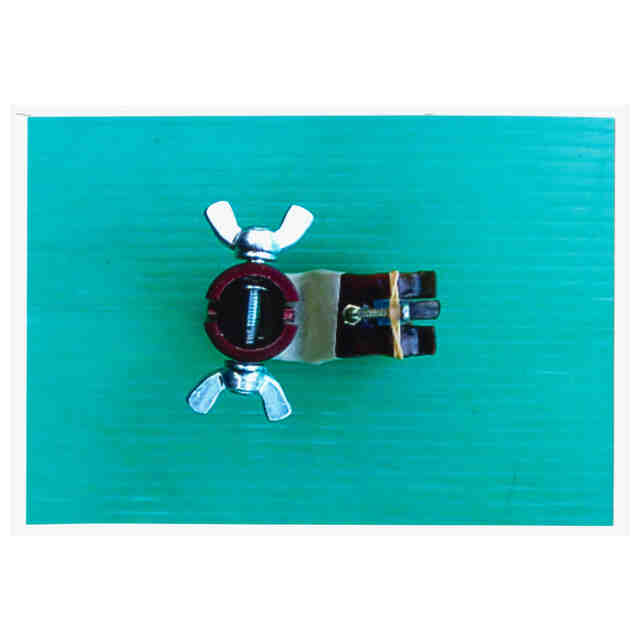

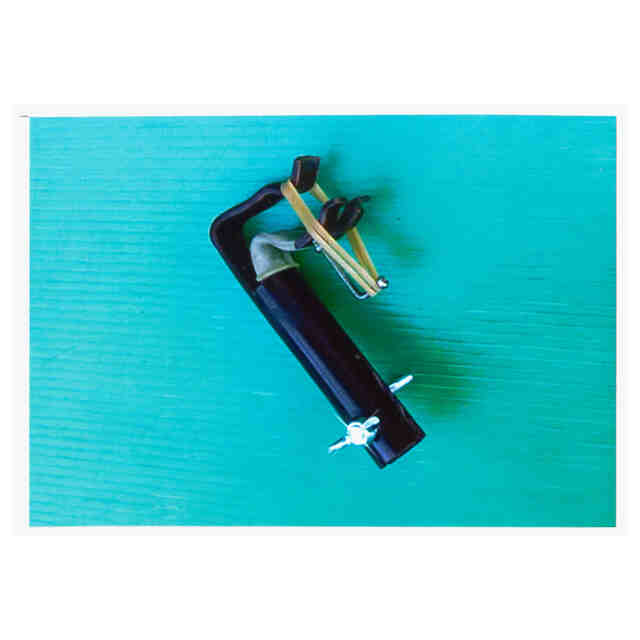

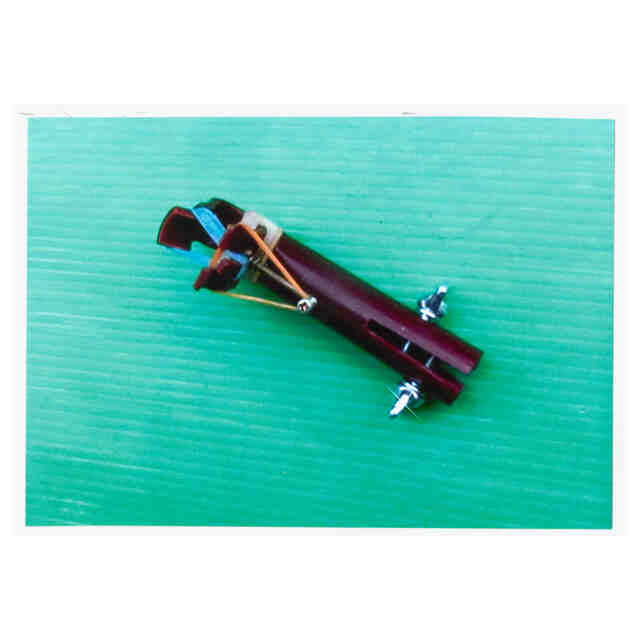

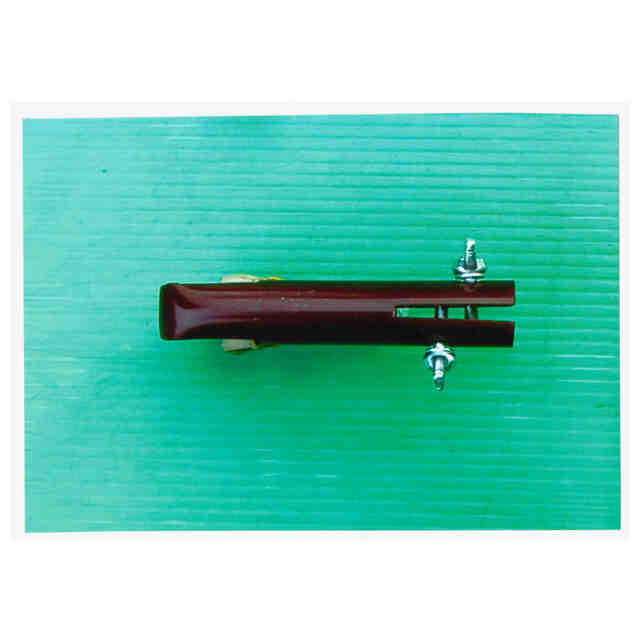

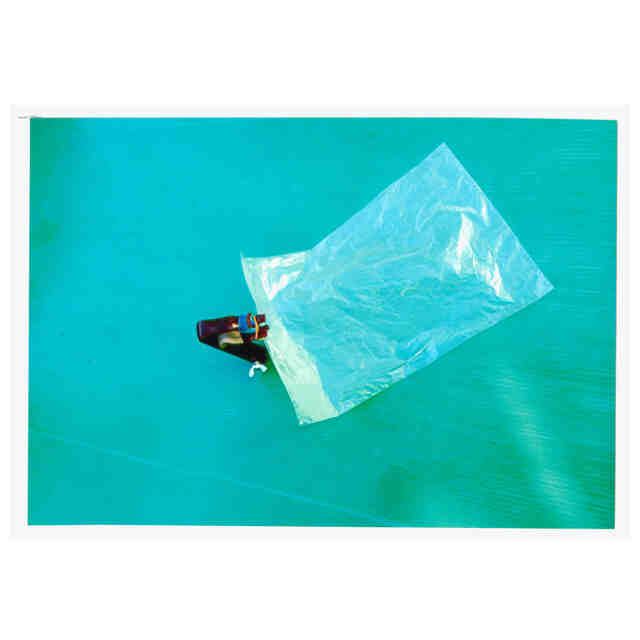

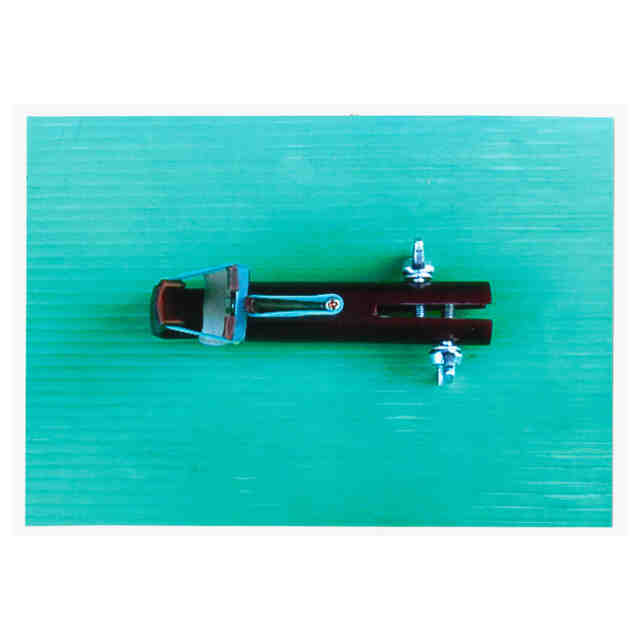

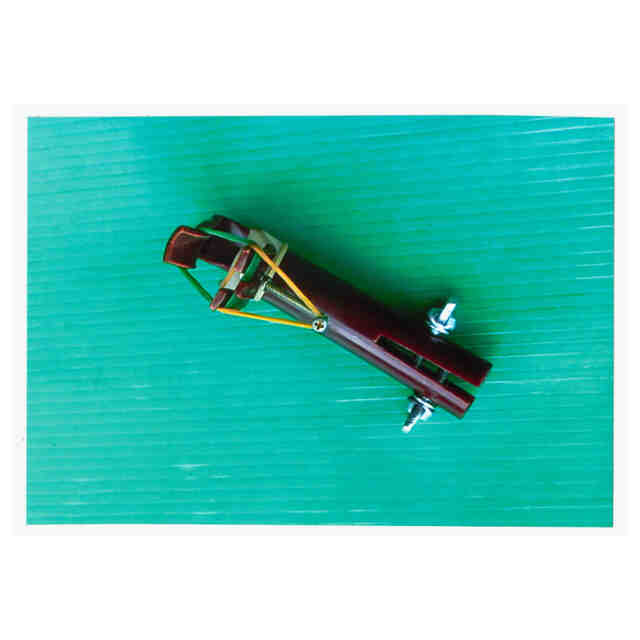

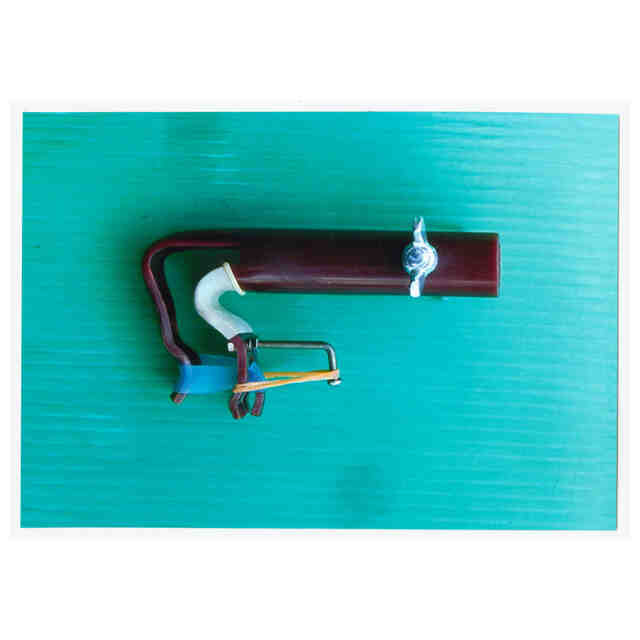

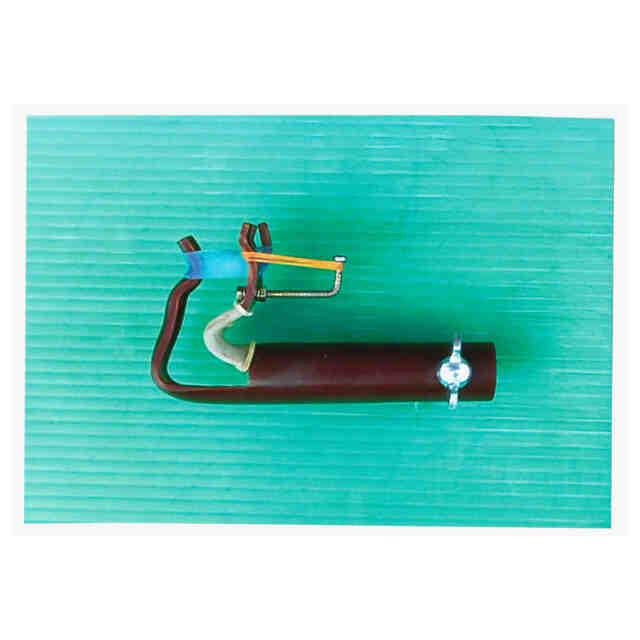

意匠に係る物品の説明本物品は、スーパーマーケットにあるポリ袋ロールホルダーに取り付けて、ポリ袋の袋口を手で開けやすくするために使用するポリ袋口オープナーであって、所定箇所へ挟持しあるいは固定棒に差し込んで取り付け固定するためのパイプホルダーブラケットと前記パイプホルダーブラケットの上端部一方にはその長手方向に起立して、前記パイプホルダーブラケットと一体成形されている2つの自由端を有する上部及び下部の曲げ板部とから構成されている。前記上部及び下部の曲げ板部を同じ方向に曲げて、下部の曲げ板部はV字形状に曲げてからシリコンゴムチューブに差し込みシリコンゴムチューブを取り付けて、ポリ袋口当て擦り部を設ける。次に前記上部及び下部の曲げ板部にシリコンリングゴムバンドを掛け取り付けて、その下部に設けた輪ゴム掛けに輪ゴムを掛け取り付けてからポリ袋口当て擦り部上とポリ袋口当て擦り部下を設けて、ポリ袋口開口作業時にポリ袋口オープナーの本体に手を触れなくてもポリ袋口の開口作業が出来るポリ袋口オープナーである。ポリ袋の袋口の開口作業のやり方は、ポリ袋の両端口を手で掴み両手で袋口を張ってポリ袋口を各ポリ袋口当て擦りに当てて左右に2～3回スライド当て擦りを行うとポリ袋口の開口が出来る。さらにポリ袋口のスライド当て擦り時にポリ袋口の破れが起きるので破れの弱さ、強さ又は薄さ厚さに応じて、シリコンゴムチューブ、シリコンリングゴムバンド、輪ゴム等のポリ袋口当て擦り部を使い分けしてポリ袋口を合わす事が出来る。ポリ袋口オープナーの外観斜視図を参考斜視図1に、ポリ袋口オープナーをポリ袋ロールホルダーに取り付けた状態を参考斜視図2に。ポリ袋口オープナーの輪ゴムを外してシリコンリングゴムバンドを掛け取り付けた状態を参考斜視図3に、ポリ袋口オープナーのシリコンリングゴムバンドを外して輪ゴムを掛け取り付けた状態を参考斜視図4に、ポリ袋口オープナーのシリコンリングゴムバンドと輪ゴムを外してゴムバンドをゴム掛けの上部と下部に掛けた状態を参考斜視図5に、ポリ袋口オープナーの輪ゴムのポリ袋口当て擦り部にポリ袋口を当てた状態を参考斜視図6に示す。
意匠の説明

関連意匠
