発行日2025-02-03
公報種別意匠公報(S)
登録番号1790422
登録日2025-01-24
意匠に係る物品分度器
意匠分類F2-32(筆記具、事務用具等)
出願番号2024023647
出願日2024-11-15
意匠権者株式会社ステップ・ケイ・スリー
代理人個人

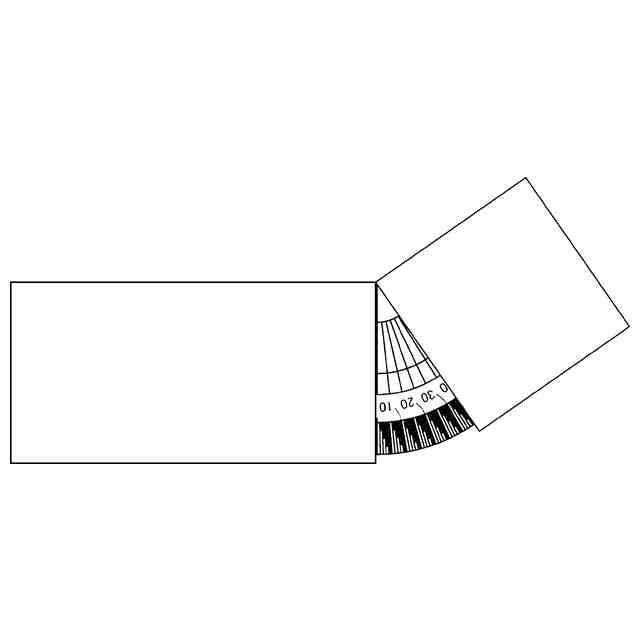

意匠に係る物品の説明本物品は角度を視覚的に明瞭に認識できる分度器である。半円分度器の左右いずれか半分に目盛りと数字が、それぞれ表と裏に同様に印字されている。目盛りは正面図、背面図に見られるとおり、0°を起点とし1°目盛を最も短く、2°目盛以降、5°まで、順次階段上に着色し、着色された長さで角度を認識できるように形成した。次に、6°を次の起点とし、同様に10°まで、順次階段上に着色している。本物品の目盛は、1°毎に着色された長さが異なることから、従来の等間隔目盛に比較し、素早く確実にその角度を認識することができる。正面図、背面図では黒色系で目盛を着色しているが、カラーで階段上に着色することでより認識し易くなる。本物品を外反母趾測定器に使用した一例を示した図が、使用状態を説明する図1、図2である。使用状態を説明する図1は右足の外反母趾角を測定した状態を示したものであり、図2は外反母趾測定器の上下を反転させ、左足の外反母趾角を測定した状態を示したものである。左右とも外反母趾角が35°であることが一目で認識することができる。
意匠の説明

関連意匠
