意匠ウォッチ

発行日2025-10-15
公報種別意匠公報(S)
登録番号1810651
登録日2025-10-06
意匠に係る物品敷設用ローラー
意匠分類H2-410(回転電気機械、配電機械器具)
出願番号2025005322
出願日2025-03-17
意匠権者株式会社ダイワ製作所
代理人個人

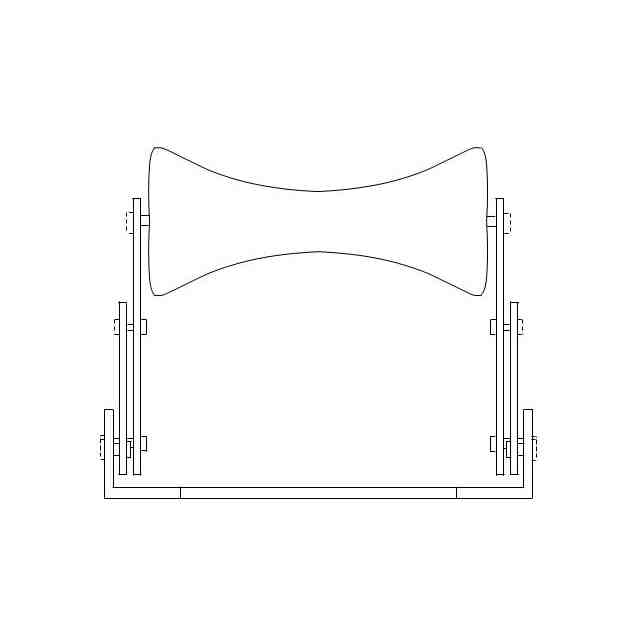

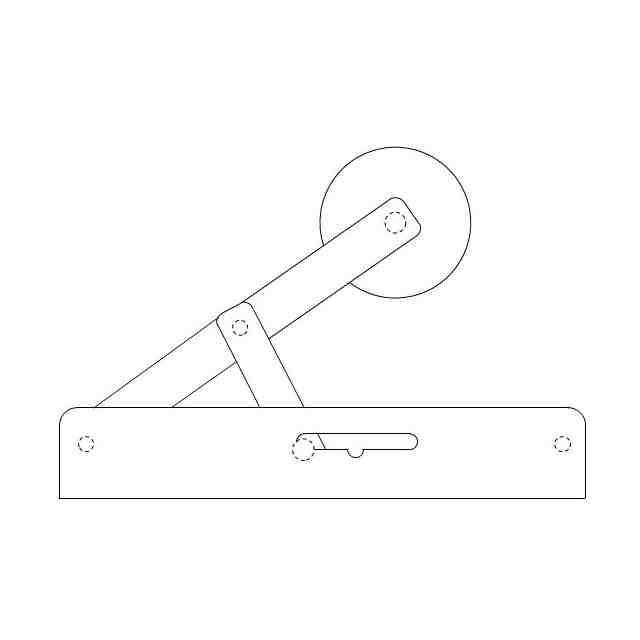

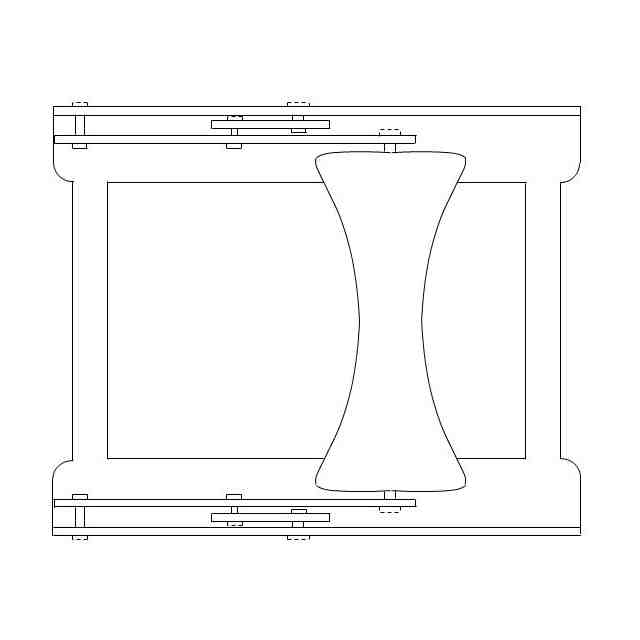

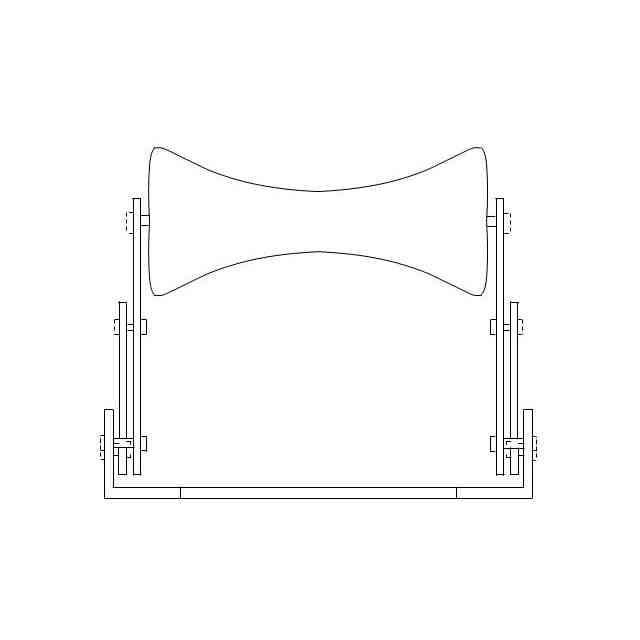

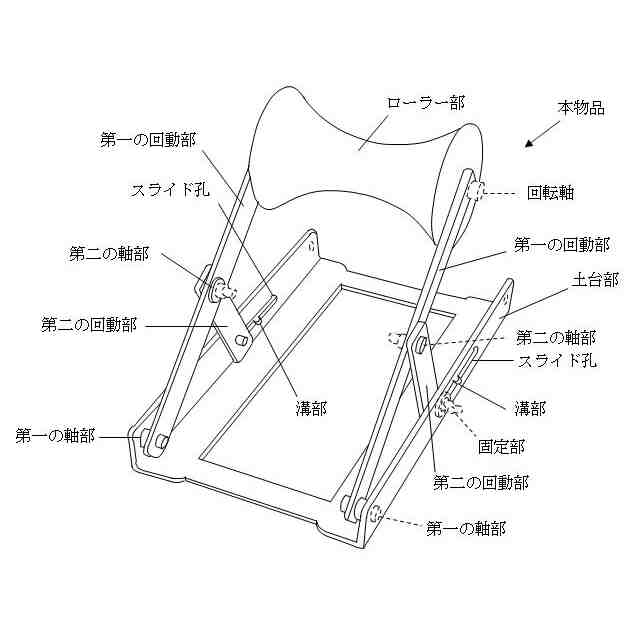

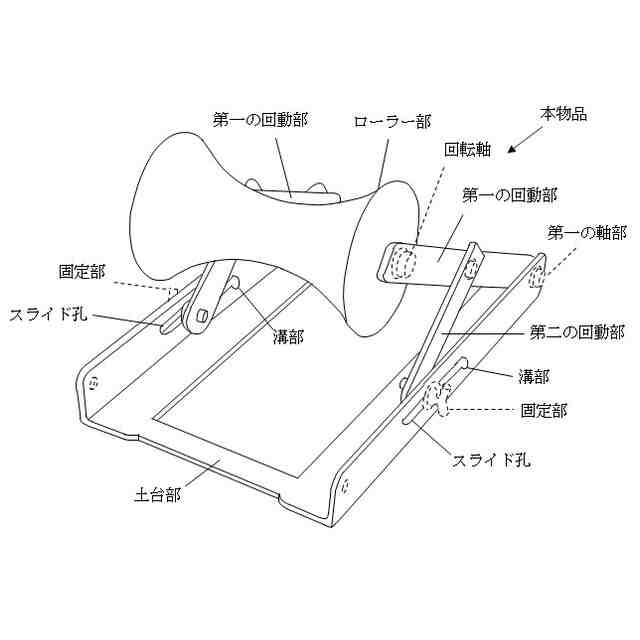

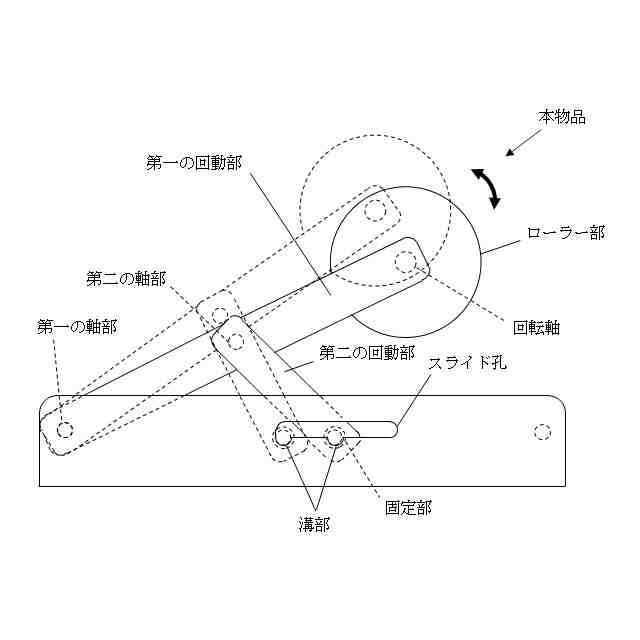

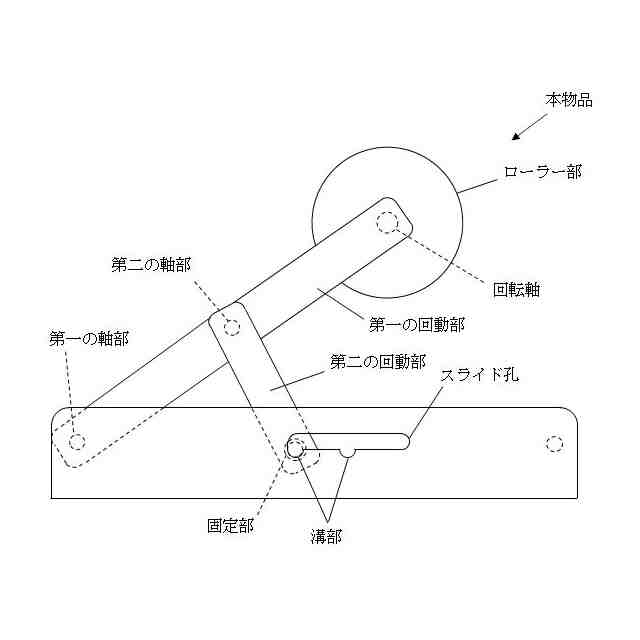

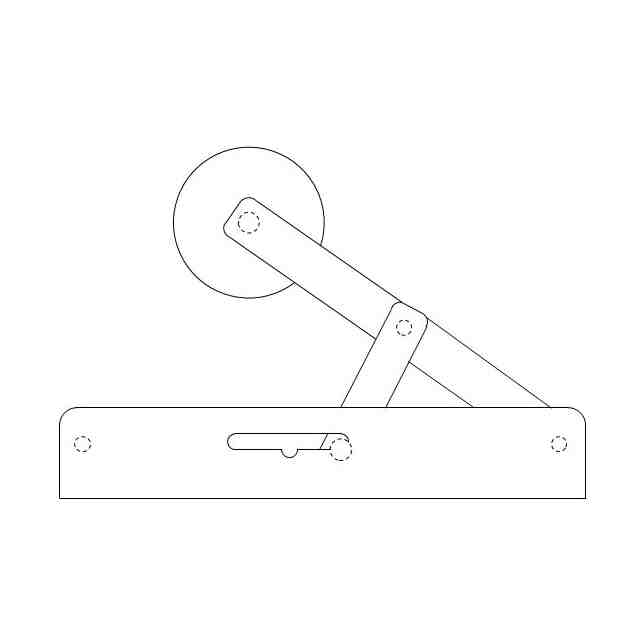

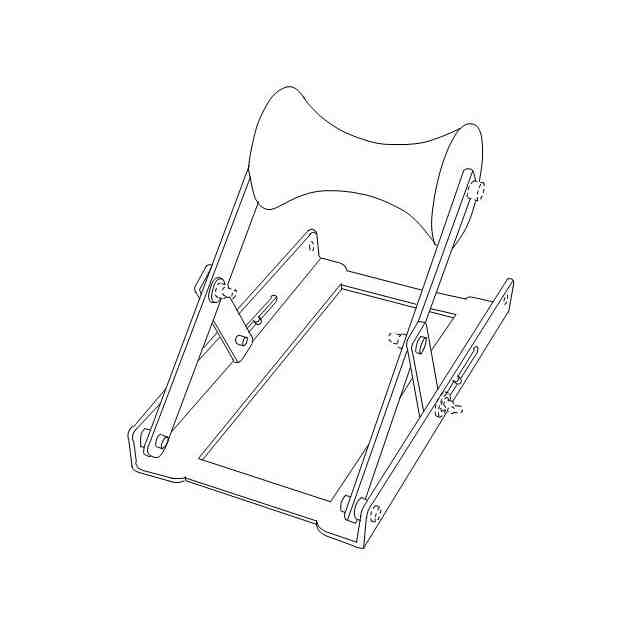

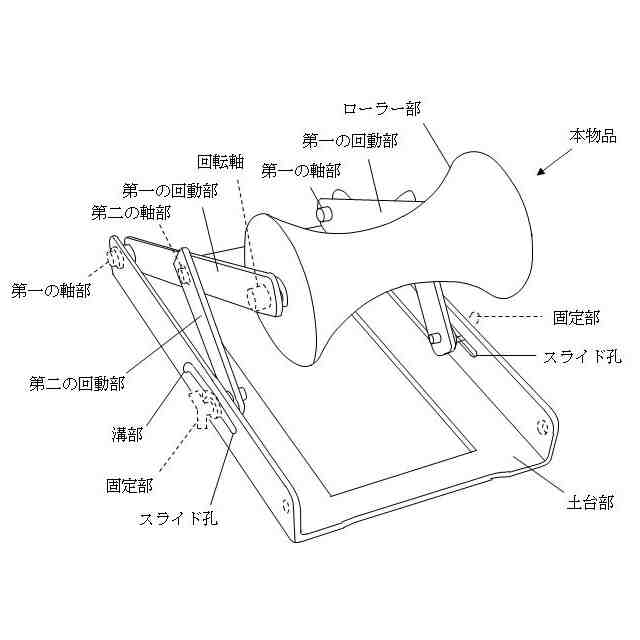

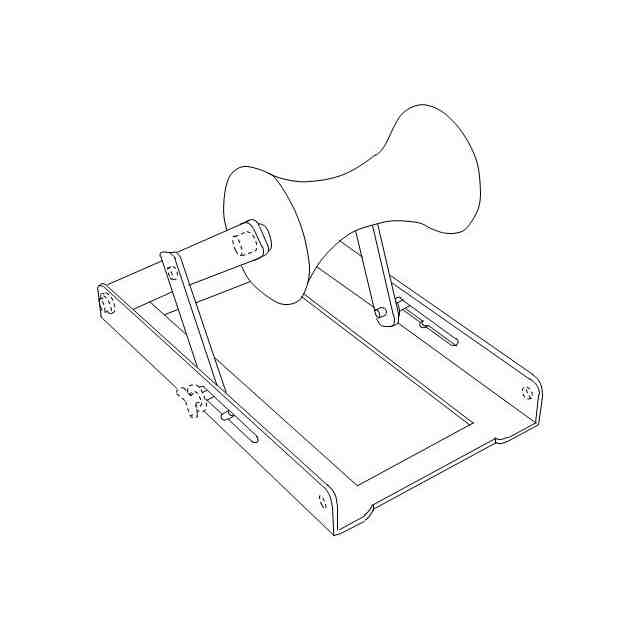

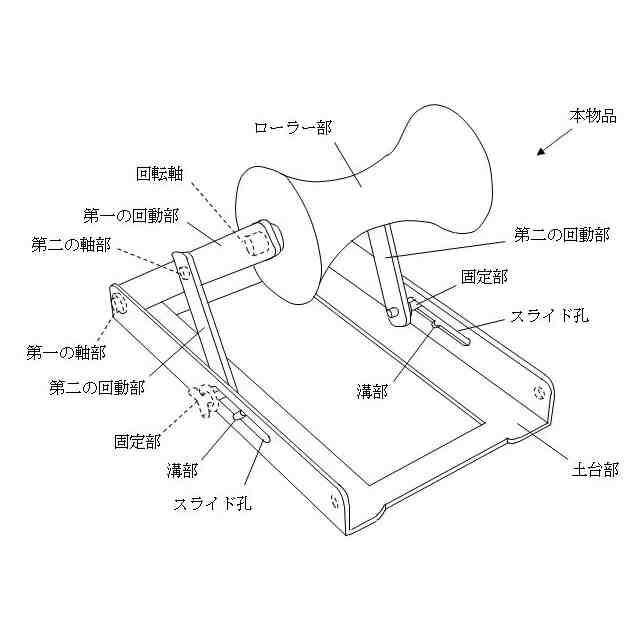

意匠に係る物品の説明本物品は、電線、送電線、電力ケーブル、LANケーブル、ロープ等の線を敷設するために用いる敷設用ローラーであって、ローラー部と、土台部と、第一の回動部と、第二の回動部とを備える。ローラー部は、線を配置して滑車として機能し、土台部は、ローラー部の回転軸に対して直角方向にコの字状に折り曲げられて形成されている。又、第一の回動部は、一端部が土台部のコの字状の両端部に第一の軸部で軸支され、他端部がローラー部の回転軸を支持している。又、第二の回動部は、一端部が第一の回動部の中央付近に第二の軸部で軸支され、他端部が、土台部のコの字状の側面に設けられたスライド孔に挿通され、スライド孔の溝部に入って固定部で固定される。固定部は、例えば、ビスやネジ、Y字ボルト、Y字ネジ等を採用することが出来る。本物品は、スライド孔に複数の溝部が設けられることで、第二の回動部の他端部をスライド孔に沿ってスライドさせると、第二の回動部の一端部と第二の軸部で軸支された第一の回動部が第一の軸部で回動し、第二の回動部の他端部を、スライド孔の複数の溝部のうち、いずれかの溝部に入れて固定部で固定させることで、第一の回動部の他端部で支持されたローラー部の高さを段階的に調整することが出来る。
意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
