発行日2025-10-10
公報種別意匠公報(S)
登録番号1810429
登録日2025-10-02
意匠に係る物品無人搬送車
意匠分類G2-0(車両)
出願番号2024025941
出願日2024-12-16
意匠権者株式会社GEクリエイティブ
代理人

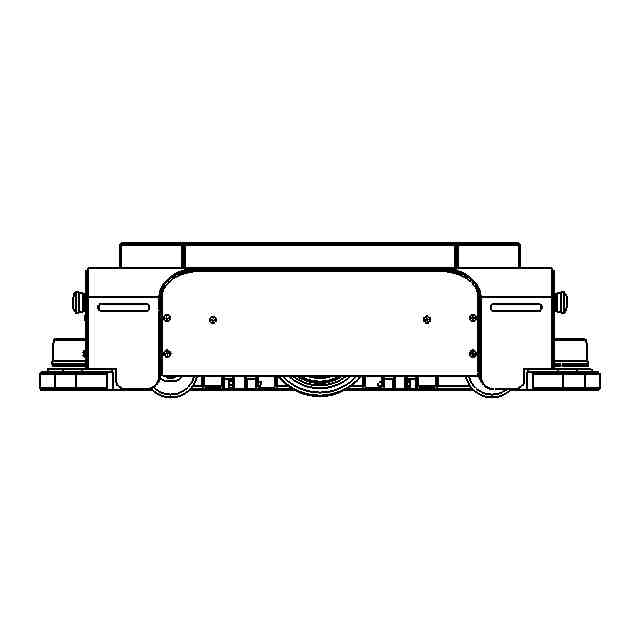

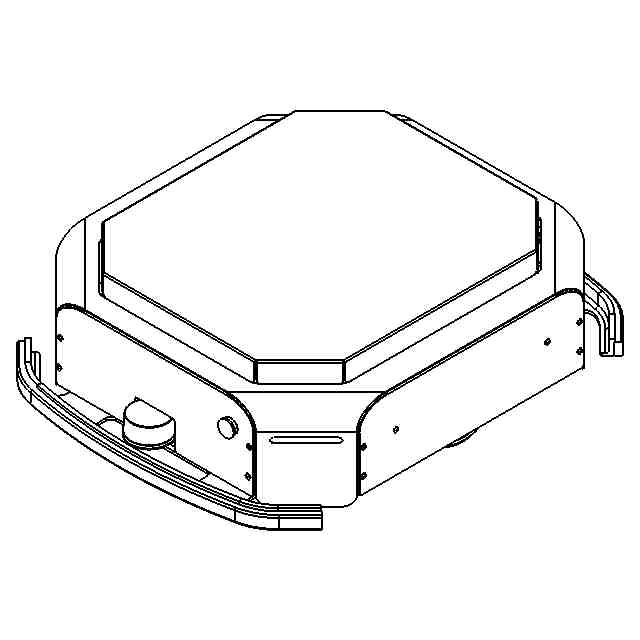

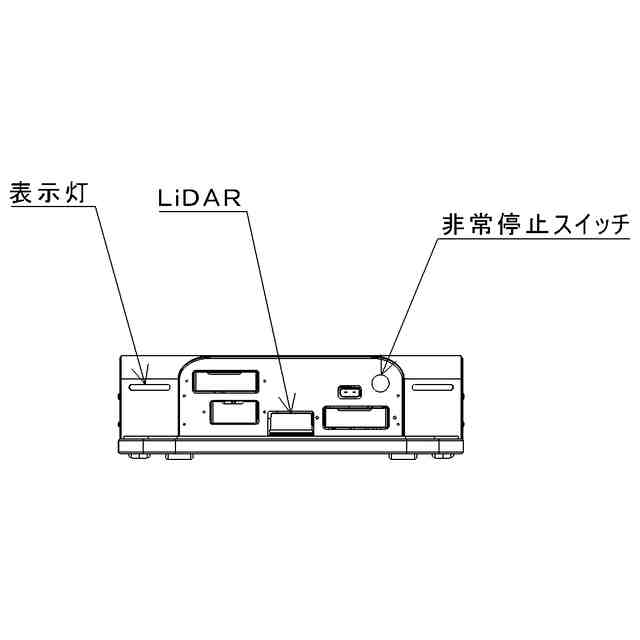

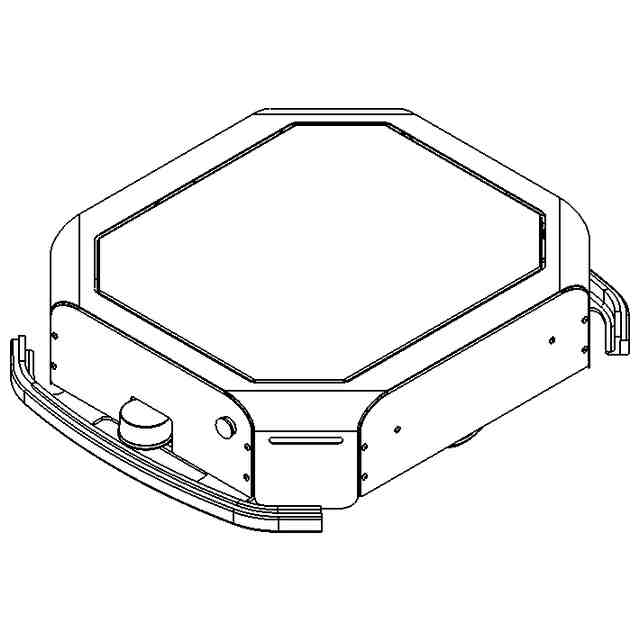

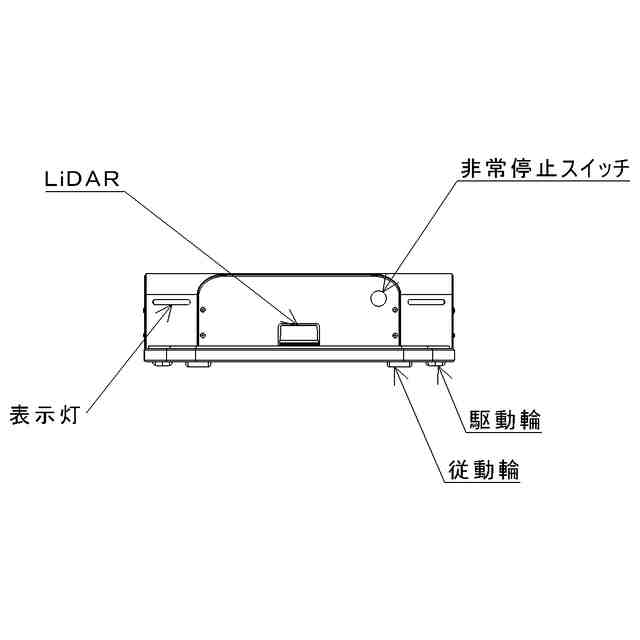

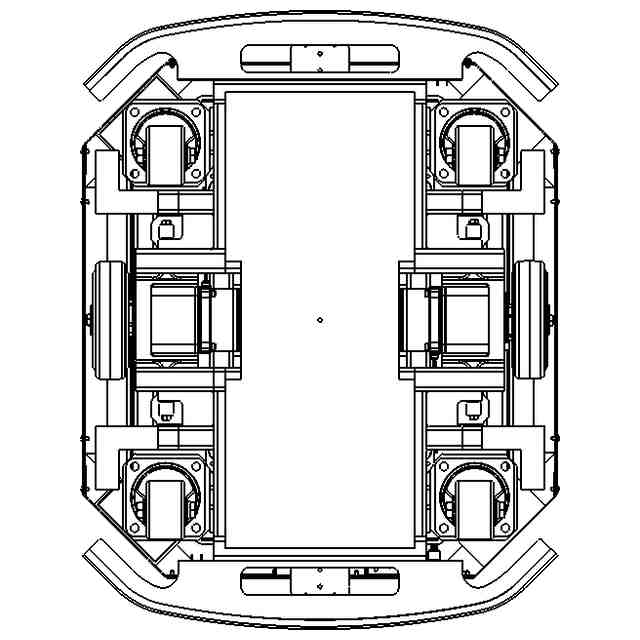

意匠に係る物品の説明本物品は、工場、倉庫、ホテル、病院、図書館、オフィス等の施設内で、部品や製品などの搬送に用いられる無人搬送車である。本物品の上面側には、搬送対象物を持ち上げるためのリフトが設けられ、底面側には、一対の駆動輪が設けられるとともに、四隅に近い位置に従動輪が設けられ、前後の側面には、自己位置の計測や障害物の検知に用いるLiDARなどのセンサーが設けられ、本物品本体を上方から見た時の略長方形の4つ角の切頂部分の側面には、本物品の動作状態を示す表示灯が設けられている。搬送物を直接載置してもよく、また、カゴ台車などの下に潜り込みリフトを上げカゴ台車を下から支えて搬送してもよく、あるいは、リフトに治具を用いて搬送物を搭載した台車を連結しけん引してもよい。この搬送物を載置または支えた状態のまま、あるいはけん引して走行することで無人にて各種搬送物の搬送が可能となる。なお、本物品は、磁気誘導やSLAM誘導などの方式に対応して走行することが可能である。リフトを上げた状態では「リフトを上げた状態の左側面図」や「リフトを上げた状態の左前方斜視図」に示すようになる。また、搬送等の動作中に非常停止スイッチを押すことにより、動作が停止される。
意匠の説明この物品は表示灯部が透光性を有する。

関連意匠
