意匠ウォッチ

発行日2025-09-11
公報種別意匠公報(S)
登録番号1808346
登録日2025-09-03
意匠に係る物品空気清浄機用フィルター
意匠分類D4-39(暖冷房機又は空調換気機器)
出願番号2025005784
出願日2025-03-25
意匠権者大成建設株式会社
代理人園田・小林弁理士法人

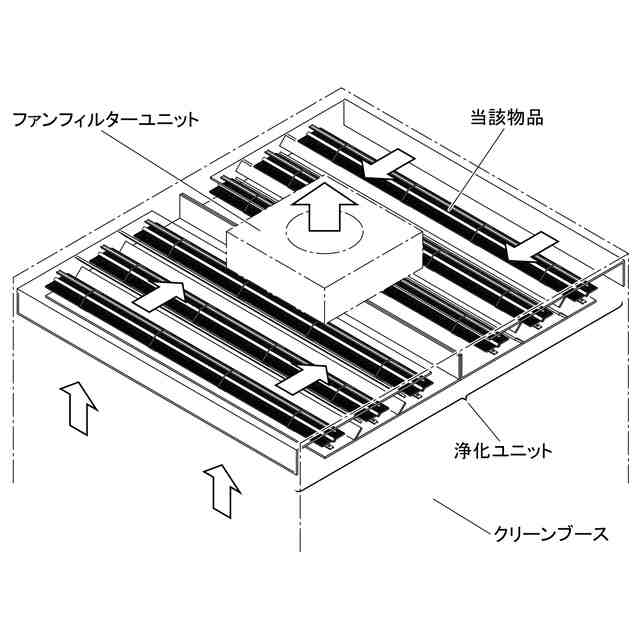

意匠に係る物品の説明本物品は、粉塵及び化学物質を除去するための空気清浄機用のフィルターである。網目状の2枚のステンレス製のプレートの間に挟まれるように設けられたペレット状の触媒に対して紫外線を放射するための発光ダイオード(LED)が複数設けられている。ペレット状の触媒同士の距離を調整するための環状のセパレータがプレートの間に一定間隔で配置されている。使用状態を示す参考図は、例えばクリーンルーム内の一角に設けられたクリーンブースの上部に配置された浄化ユニットに当該物品を6つ設置した状態を示している。クリーンブース下部から浄化ユニットの上のファンフィルターユニット(FFU)に向かう複数の矢印は空気の流れを表している。

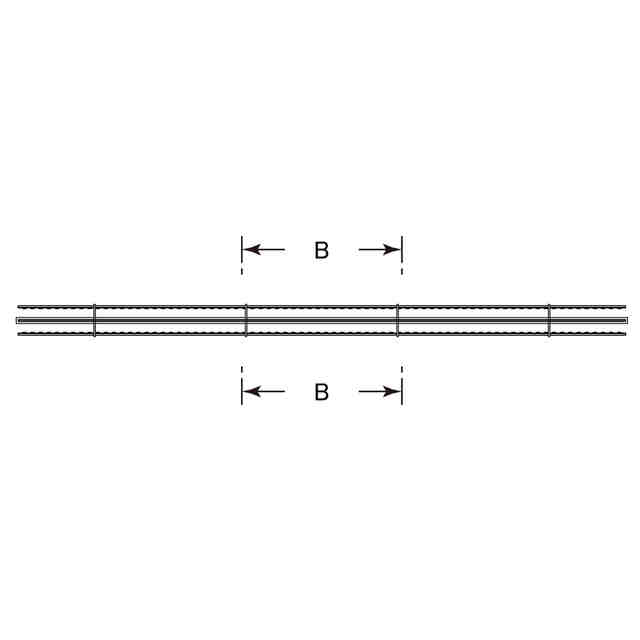

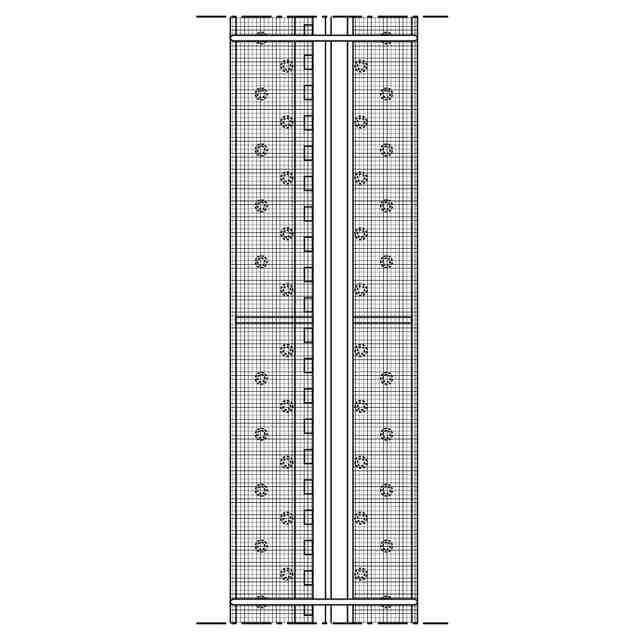

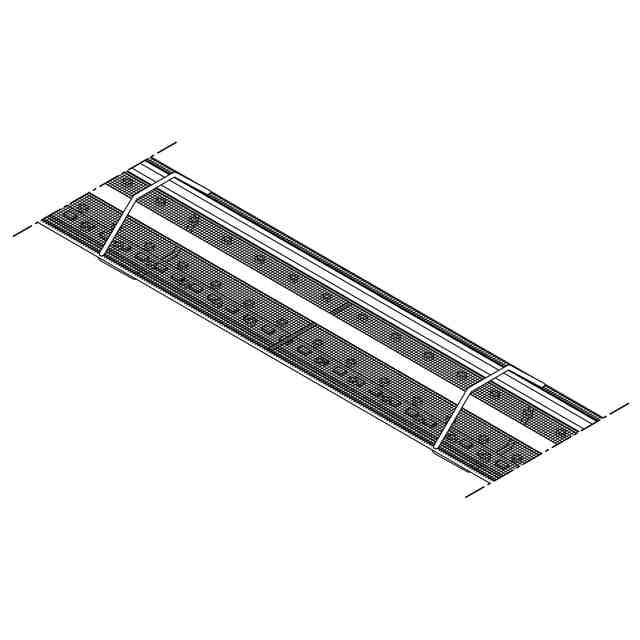

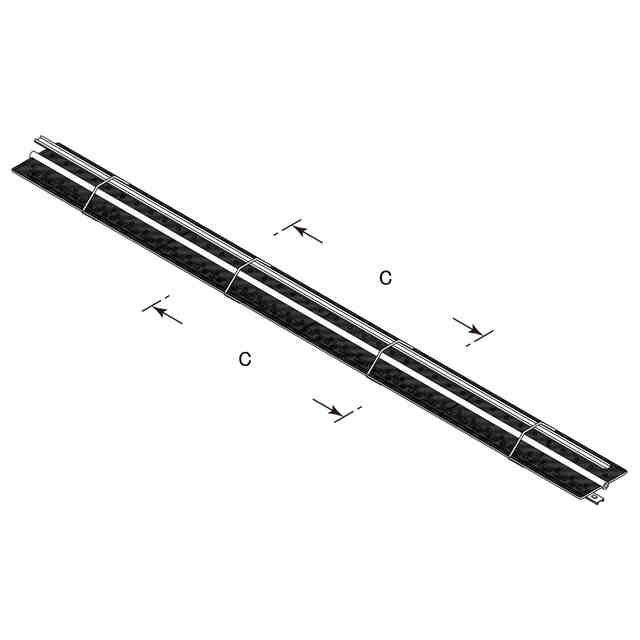

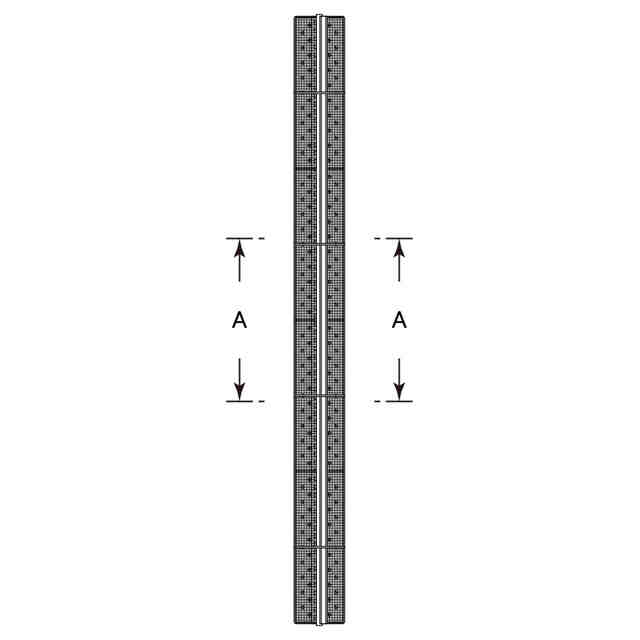

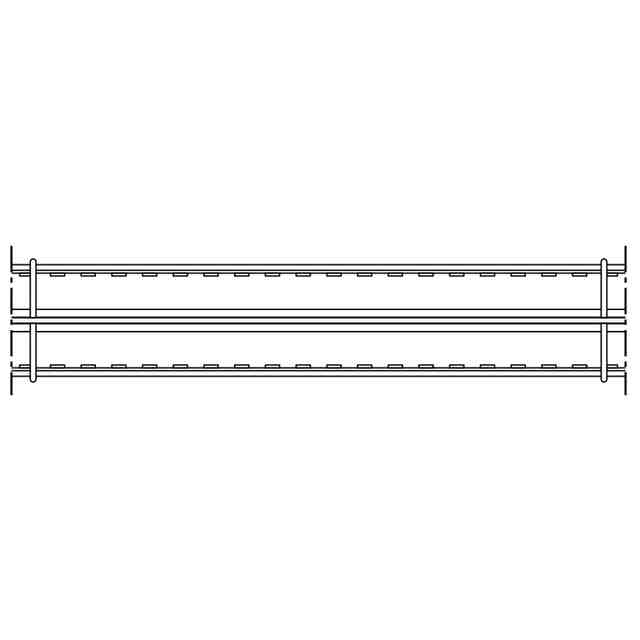

意匠の説明実線で表された部分が意匠登録を受けようとする部分である。背面図、底面図及び右側面図はそれぞれ正面図、平面図及び左側面図と対称に表れるため省略する。

関連意匠
