意匠ウォッチ

発行日2025-05-07
公報種別意匠公報(S)
登録番号1797827
登録日2025-04-24
意匠に係る物品組み立てテーブル
意匠分類D7-141(家具)
出願番号2024023862
出願日2024-11-19
意匠権者大成建設株式会社
代理人園田・小林弁理士法人

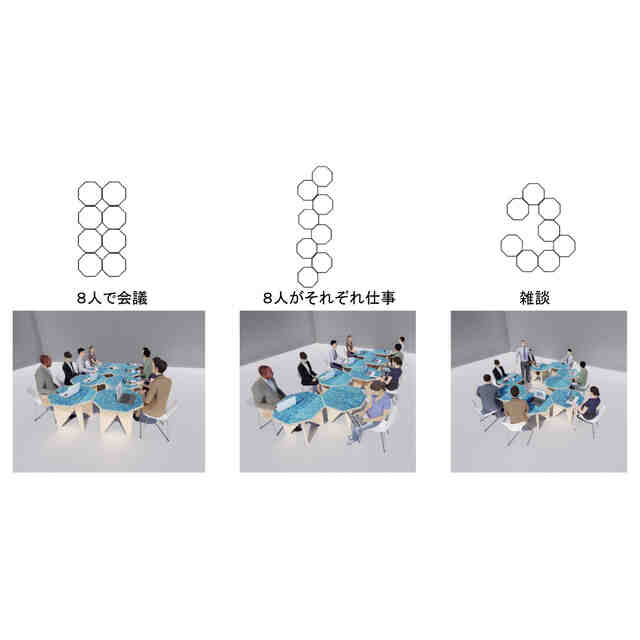

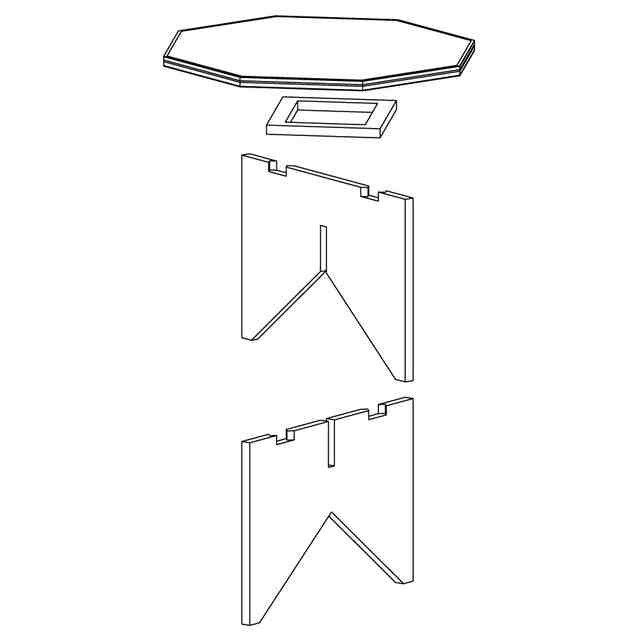

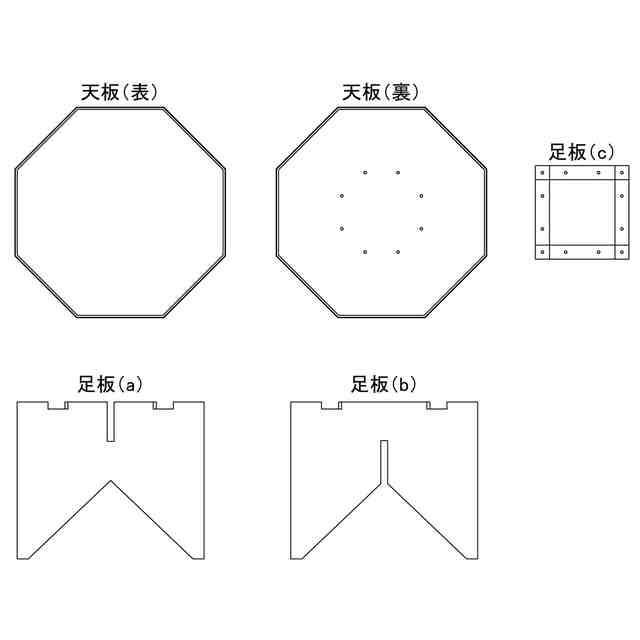

意匠に係る物品の説明本物品は、主に木材からなる組み立てテーブルであり、参考分解図1に示すように、天板及び足板(a)～(c)の組み合わせとして構成される。天板は、層状に形成され、加工済みプラスチックの層を含む。組み立てにあたっては、参考分解図2に示すように、足板(a)中央上部のスリットに足板(b)中央下部にあるスリットを嵌め込むことでテーブルの脚部を形成する。テーブルの脚部を形成する足板(a)(b)の上部左右にある切り欠き計4か所に足板(c)を嵌め込み、足板(c)をテーブルの脚部及び天板に対して各々ボルト等の固定具により固定する。使用の状態を示す参考図1及び2は、本物品を複数組み合わせて使用した状態を表している。

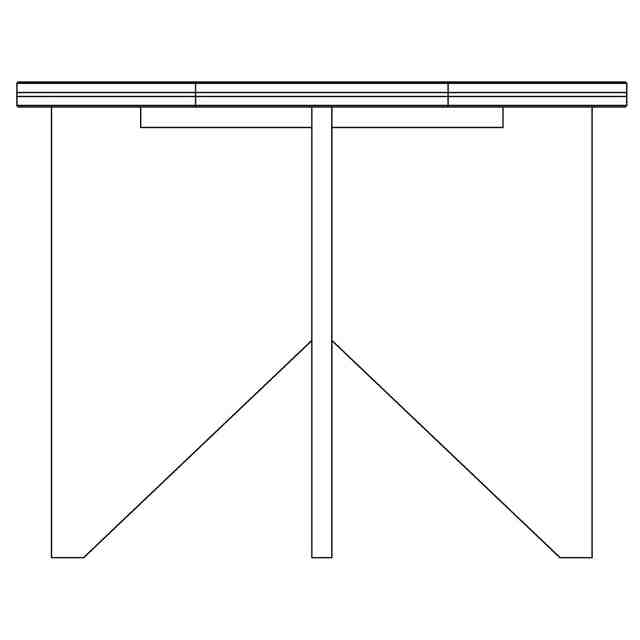

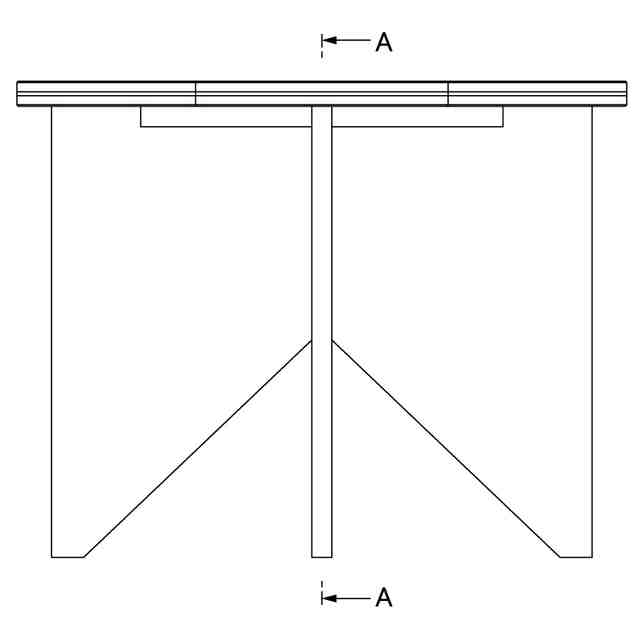

意匠の説明背面図及び左側面図はそれぞれ正面図及び右側面図と同一に表れるので省略する。

関連意匠
