発行日2025-08-20
公報種別意匠公報(S)
登録番号1806538
登録日2025-08-12
意匠に係る物品光モジュール
意匠分類H1-301(基本的電気素子)
出願番号2024026186
出願日2024-12-18
意匠権者AGC株式会社
代理人弁理士法人栄光事務所

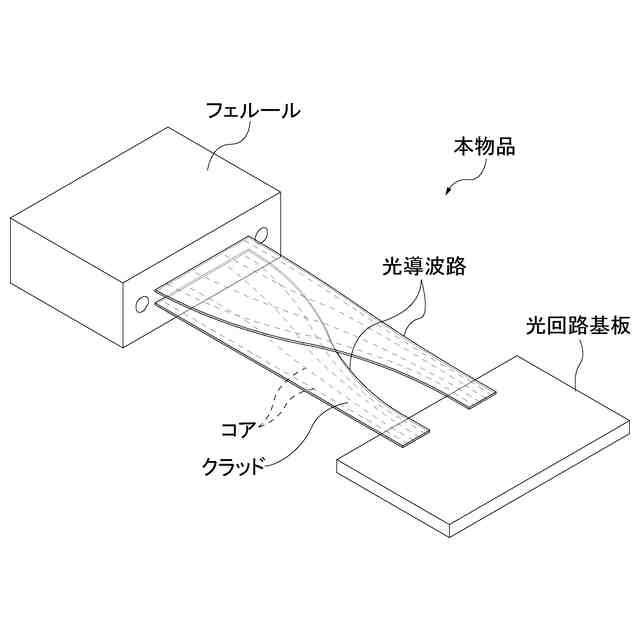

意匠に係る物品の説明本物品は、通信に光を用いる伝送路である光モジュールであり、各部の名称を示す参考図に示すように、一端から他端に向けて幅が異なるシート状の光導波路と、光導波路の一端が接続されるフェルールと、光導波路の他端が接続される光回路基板と、有する。上下に並べて配置された一対の光導波路は、少なくとも一部が平面視で重なるように配置される。光導波路は、光路となるコアと、コアを取り囲むクラッドと、を有する。点線で表される複数のコアは、クラッド内で幅方向に並べて配置され、光の伝搬方向の一端側と他端側とで隣接するコア同士のピッチを変更する変形領域を有しており、用途に応じてコアの数や形状が適宜変更される。

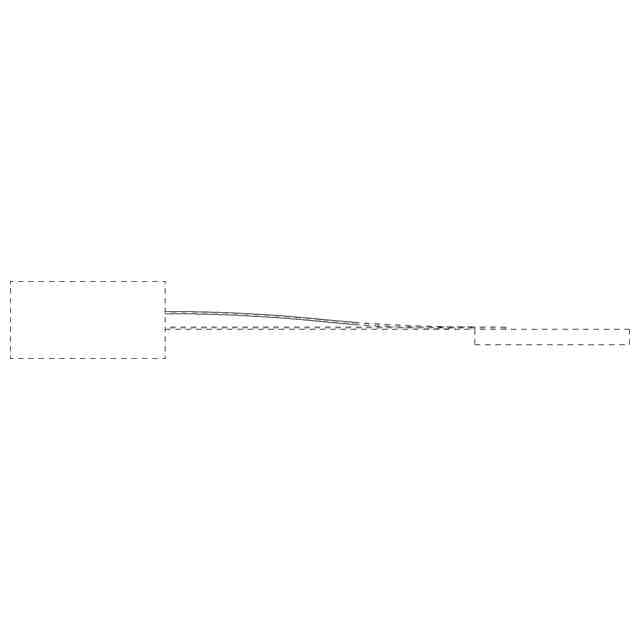

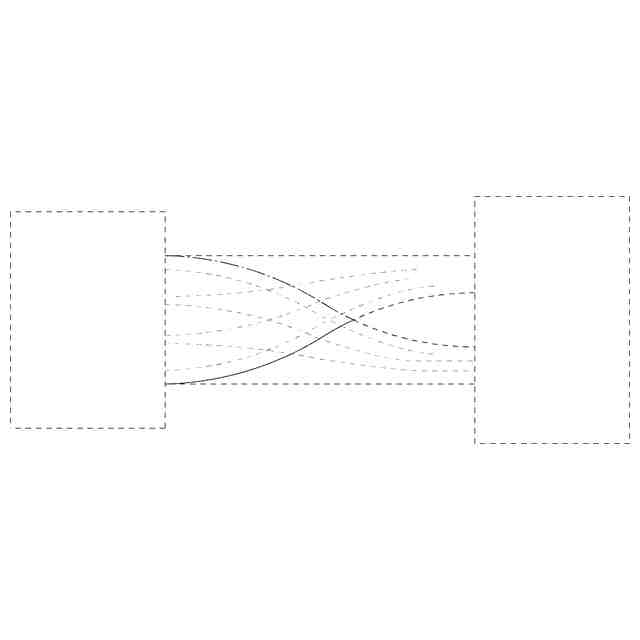

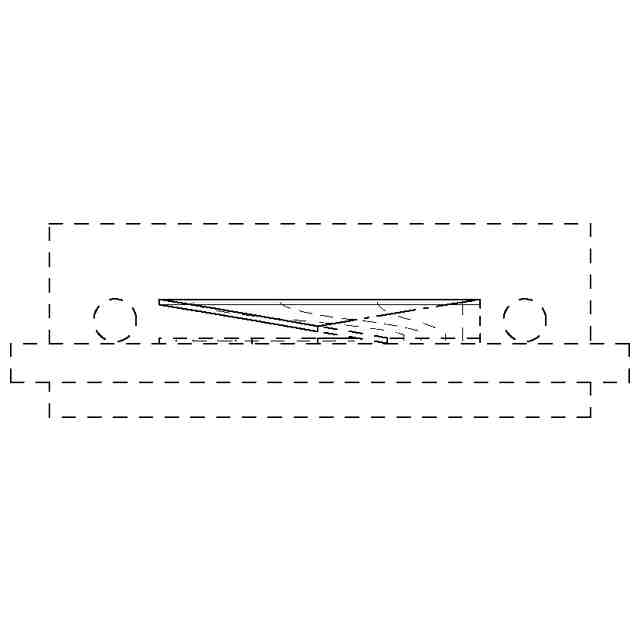

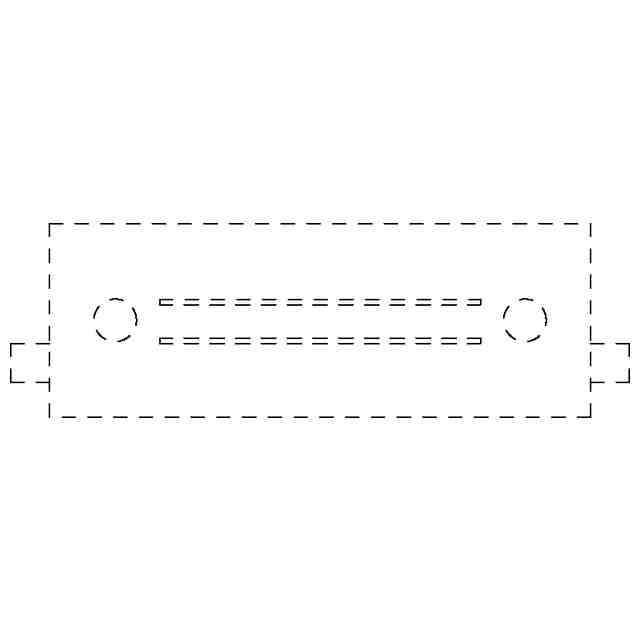

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。本物品を構成する光導波路は透明である。なお、参考平面図において、赤色で着色した部分が意匠登録を受けようとする部分に相当する。

関連意匠
