意匠ウォッチ

発行日2025-07-14
公報種別意匠公報(S)
登録番号1803534
登録日2025-07-04
意匠に係る物品評価結果表示用画像
意匠分類N3-11W()
出願番号2024025129
出願日2024-12-05
意匠権者三菱重工業株式会社,MITSUBISHI HEAVY INDUSTRIES,LTD.
代理人個人

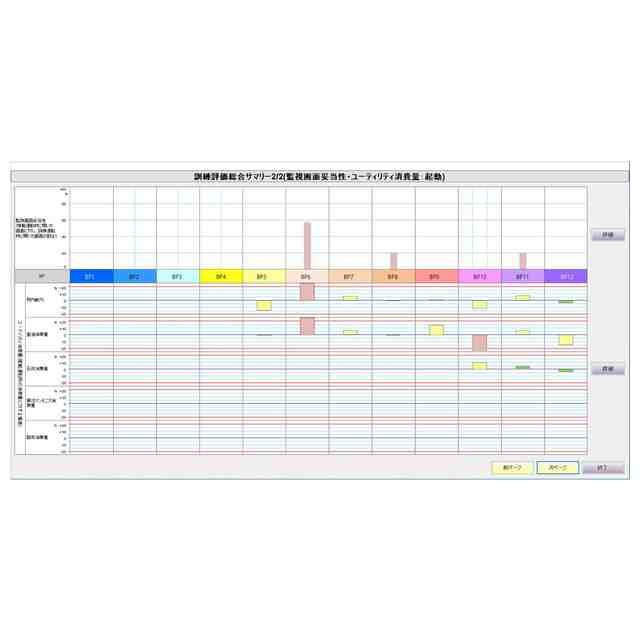

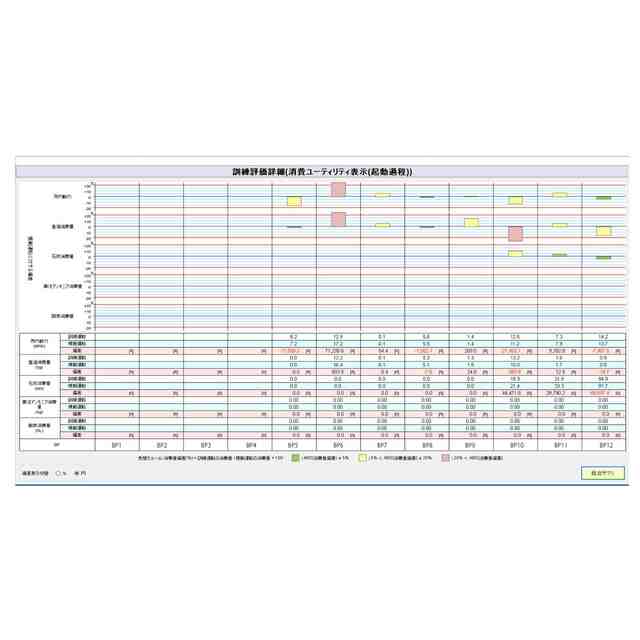

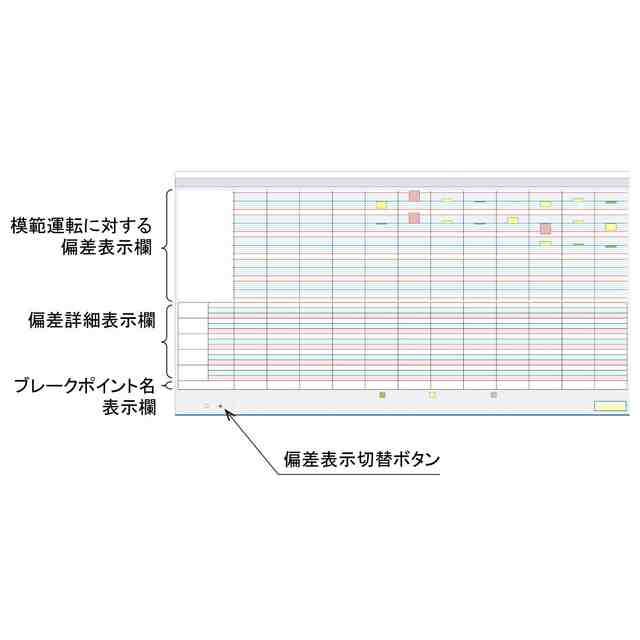

意匠に係る物品の説明この画像は、火力発電プラントの運転シミュレータを使った運転訓練を行った際に、訓練生の運転を評価し、その結果を表示するための評価結果表示用画像である。運転訓練の過程には複数のブレークポイント(一連の動作において分割が可能な操作群を開始から完了までの1つの区間にグルーピングしたもの)が設けられており、各ポイントにおいて訓練生の操作内容等について評価される。この画像はその評価結果を表示するために用いられる。各部の名称を示す参考図1に示すとおり、中央横方向にブレークポイント名が表示される(ブレークポイント名表示欄)。各ブレークポイント名の下部には、運転訓練時に消費した燃料等の消費量を模範運転と比較した際の偏差が棒グラフで表示される(模範運転に対する偏差表示欄)。詳細表示ボタンを操作することにより、変化した状態を示す画像図のとおり画像が変化し、模範運転に対する偏差の詳細内容を確認することができる。すなわち、各部の名称を示す参考図2に示すとおり、ブレークポイント名表示欄の上に、模範運転に対する偏差の詳細内容が表れる。また、偏差表示切替ボタンを操作することにより、偏差詳細表示欄を金額表示かパーセンテージ表示か切り替えることができる。

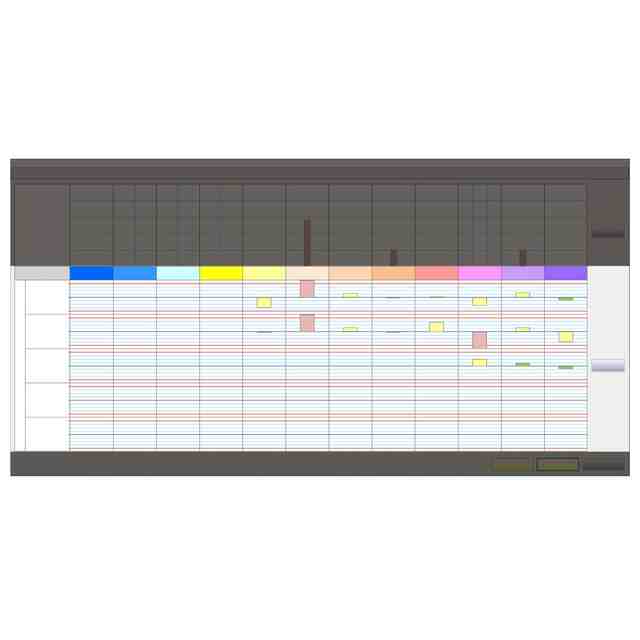

意匠の説明意匠登録を受けようとする部分以外の部分に濃灰色を施した。

関連意匠
