意匠ウォッチ

発行日2025-07-14
公報種別意匠公報(S)
登録番号1803532
登録日2025-07-04
意匠に係る物品評価結果表示用画像
意匠分類N3-11W()
出願番号2024025126
出願日2024-12-05
意匠権者三菱重工業株式会社,MITSUBISHI HEAVY INDUSTRIES,LTD.
代理人個人

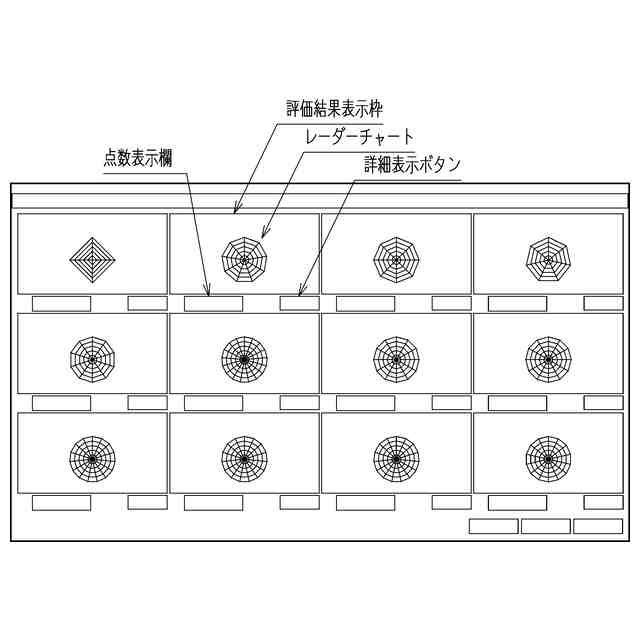

意匠に係る物品の説明この画像は、火力発電プラントの運転シミュレータを使った運転訓練を行った際に、訓練生の運転を評価し、その結果を表示するための評価結果表示用画像である。運転訓練の過程には複数のブレークポイント(一連の動作において分割が可能な操作群を開始から完了までの1つの区間にグルーピングしたもの)が設けられており、各ポイントにおいて訓練生の操作内容等について評価される。この画像はその評価結果を表示するために用いられる。各部の名称を示す参考図に示すとおり、各ブレークポイントについて、評価結果表示枠が表示される。評価結果表示枠内には、各ブレークポイントにおける評価結果を示すレーダーチャートが表示される。なお、各評価結果表示枠には、各ブレークポイントの評価項目数に応じた数の頂点を有するレーダーチャートが表れる。点数表示欄には、各ブレークポイントにおける訓練結果を採点した数字が表示される。詳細表示ボタンを操作することにより、各ブレークポイントの評価結果の詳細内容を確認することができる。

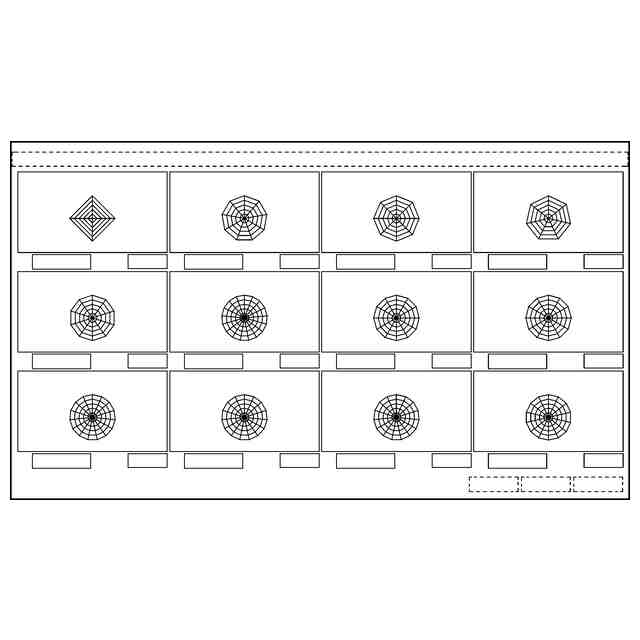

意匠の説明意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表した。

関連意匠
