発行日2025-07-10
公報種別意匠公報(S)
登録番号1803345
登録日2025-07-02
意匠に係る物品眼鏡用ヒンジ装置
意匠分類B3-694(身の回り品)
出願番号2024022523
出願日2024-10-30
意匠権者カメマンネン株式会社
代理人個人

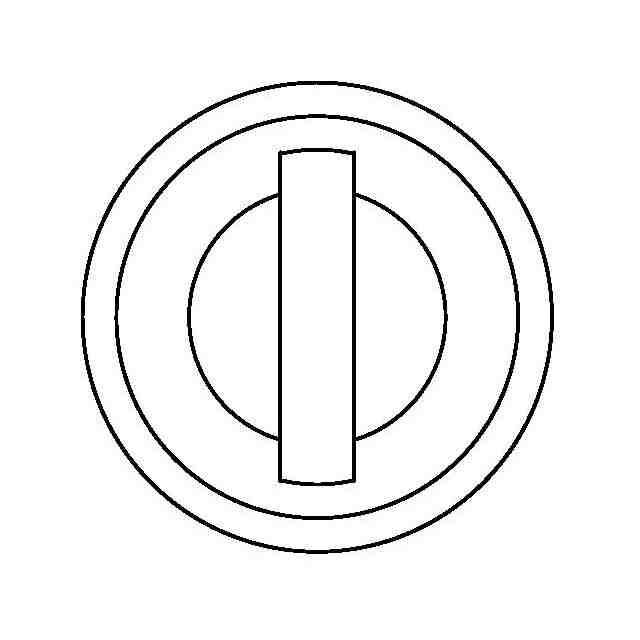

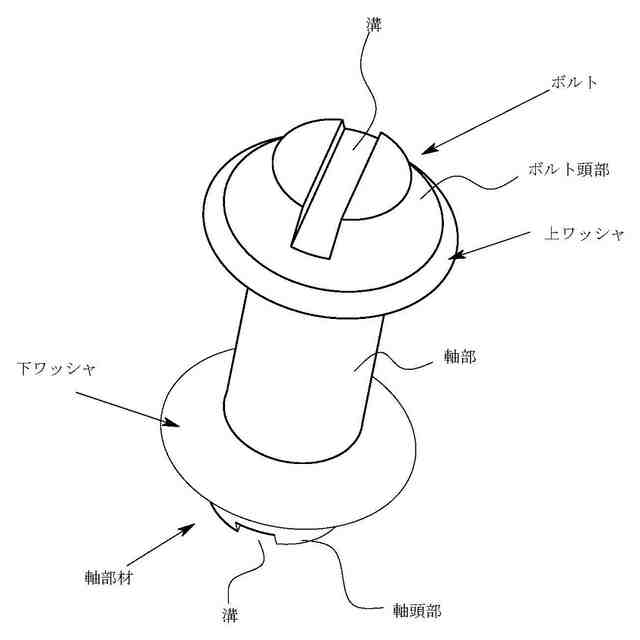

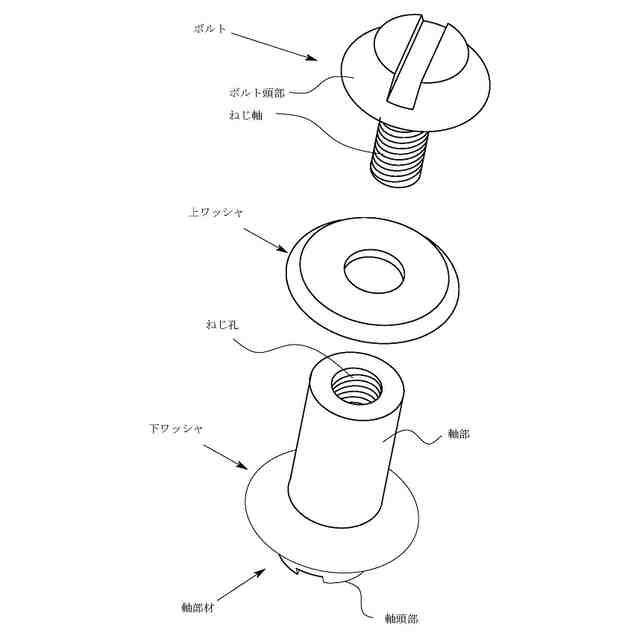

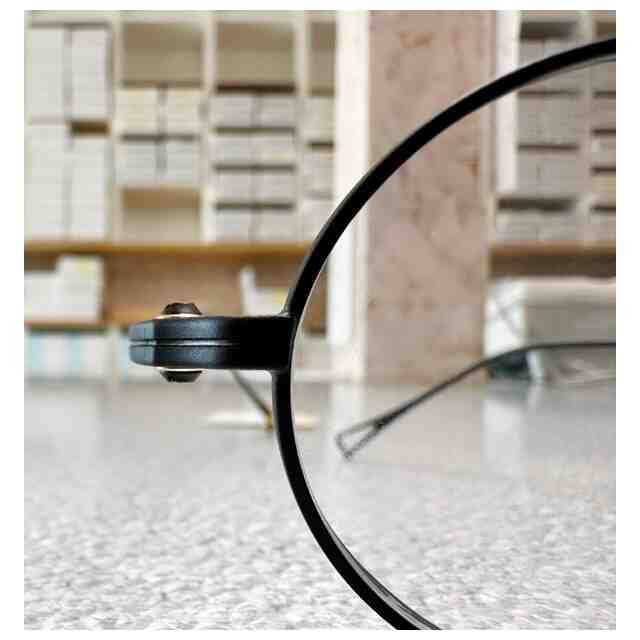

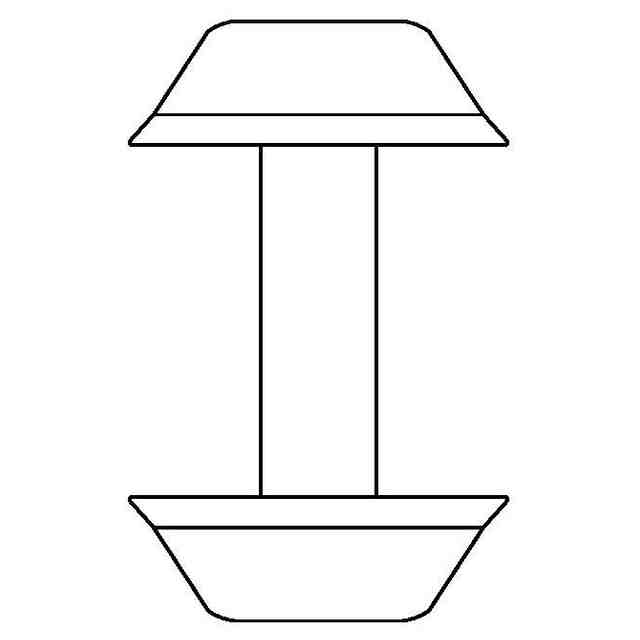

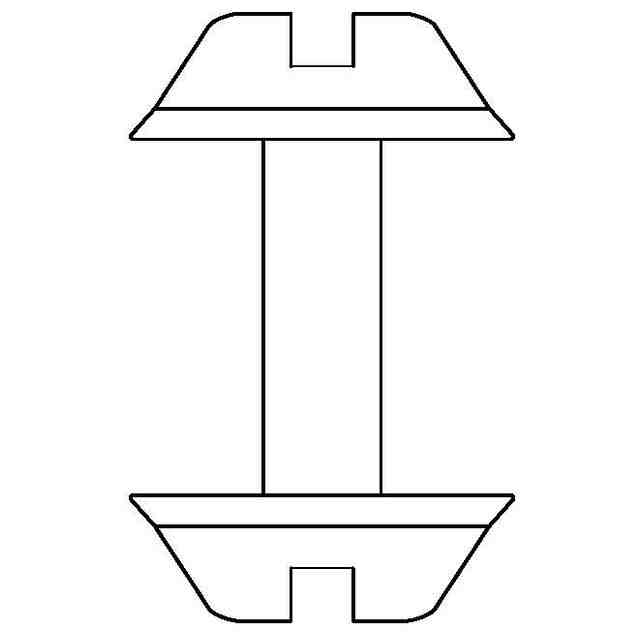

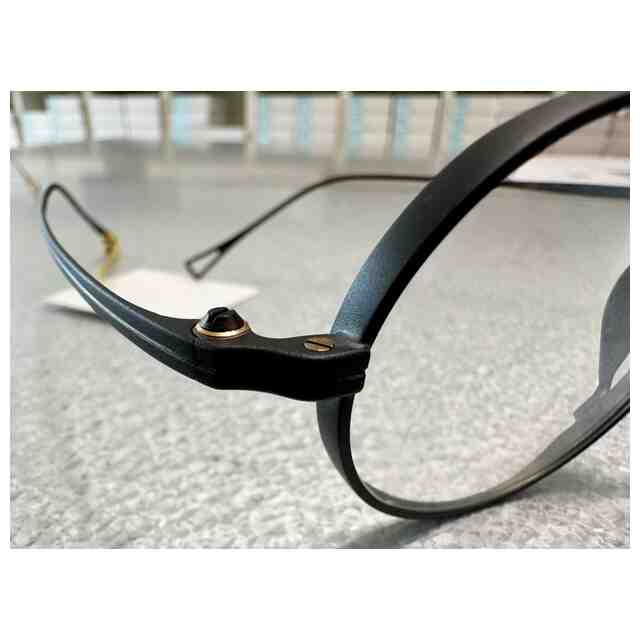

意匠に係る物品の説明本物品は、眼鏡の智に設けられ、テンプルを開閉させるヒンジ装置である。本物品は、参考斜視図及び分解参考斜視図に示すように、テンプルを開閉させる際の軸となる軸部材と、この軸部材のねじ孔にねじ部を螺入して締め付けることで、本物品を眼鏡フレームの智に固定するボルトと、軸頭部と智との間に介在する下ワッシャ及びボルト頭部と智との間に介在する上ワッシャとから構成される。そして、正面図及び右側面図に示すように、ボルト頭部から上ワッシャに向けて、及び、軸頭部から下ワッシャに向けて、その周面がなだらかに連続する傾斜面にとして形成されていて、当該部分が富士山様の外観を呈している。
意匠の説明背面図は正面図と対称に、左側面図は右側面図と対称に表れるため省略する。
