発行日2025-07-08
公報種別意匠公報(S)
登録番号1803100
登録日2025-06-30
意匠に係る物品ガスセンサ
意匠分類H1-5500(基本的電気素子)
出願番号2024022694
出願日2024-10-31
意匠権者KOA株式会社
代理人弁理士法人後藤特許事務所

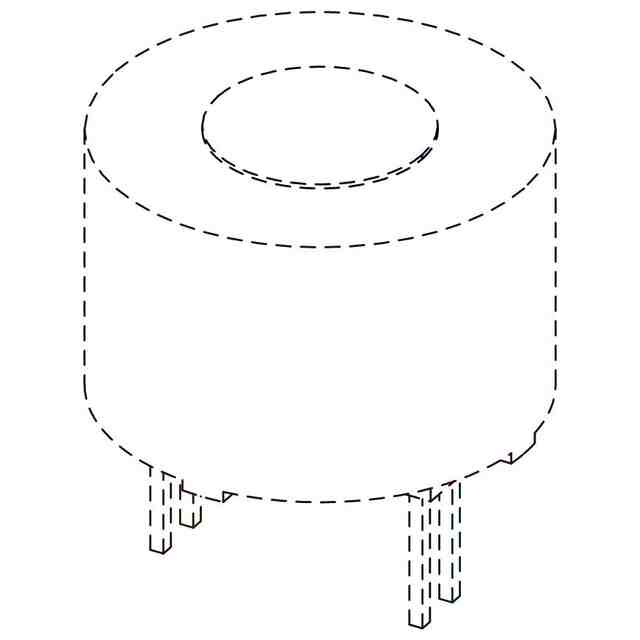

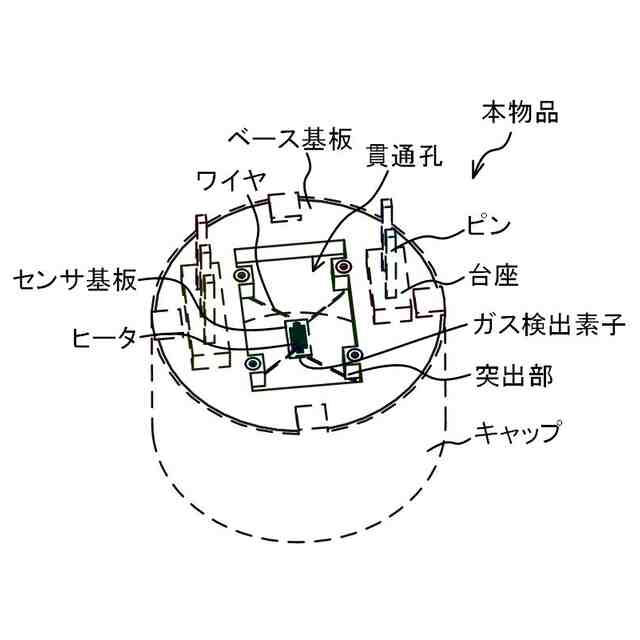

意匠に係る物品の説明意匠に係る物品は、抵抗値の変化に基づき検出対象の気体の濃度を検出するガスセンサである。ガスセンサは、使用状態を表す使用状態参考図に示すように、中央に略矩形の貫通孔が形成されるベース基板と、貫通孔内に配置されガス検出素子が実装されるセンサ基板と、センサ基板を介してガス検出素子を加熱するヒータと、ガス検出素子とベース基板上の配線とを接続する複数のワイヤと、ベース基板上の配線を介してガス検出素子若しくはヒータと接続される複数のピンと、を備える。ベース基板は、貫通孔内に突出してワイヤが接続される複数の突出部を有している。ガスセンサは、破線で示すキャップがガス検出素子を保護するように組み合わされて使用される。

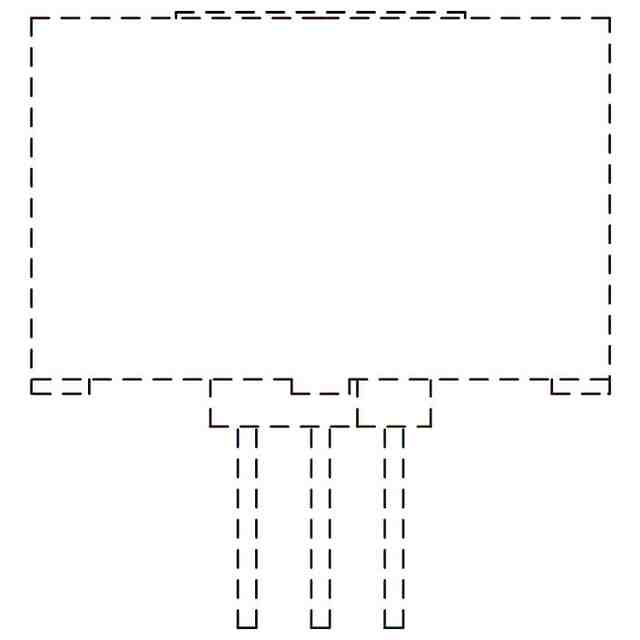

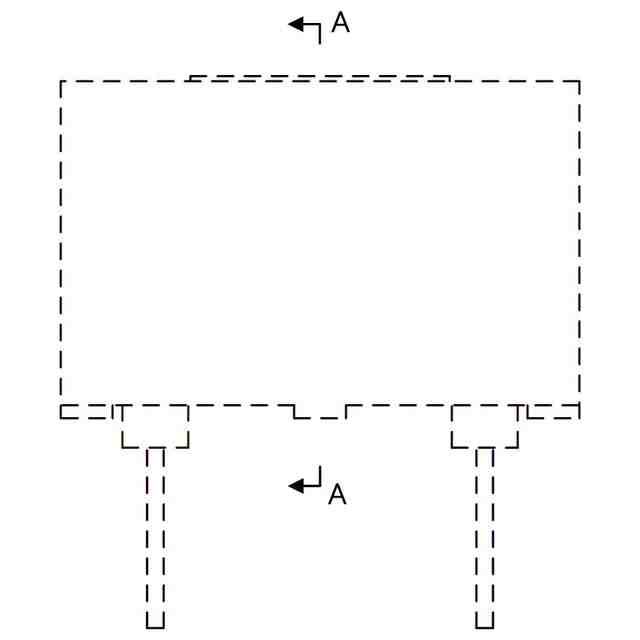

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。
この意匠をJ-PlatPatで参照する
