意匠ウォッチ

発行日2025-07-03
公報種別意匠公報(S)
登録番号1802800
登録日2025-06-25
意匠に係る物品ダイヤフラム
意匠分類K8-294(動力機械器具、ポンプ、圧縮機、送風機等)
出願番号2024025597
出願日2024-12-11
意匠権者個人
代理人個人,個人,個人,個人,個人

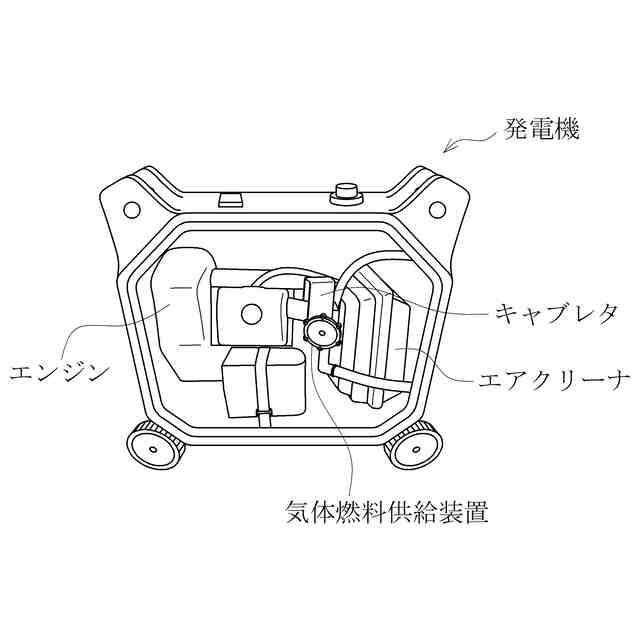

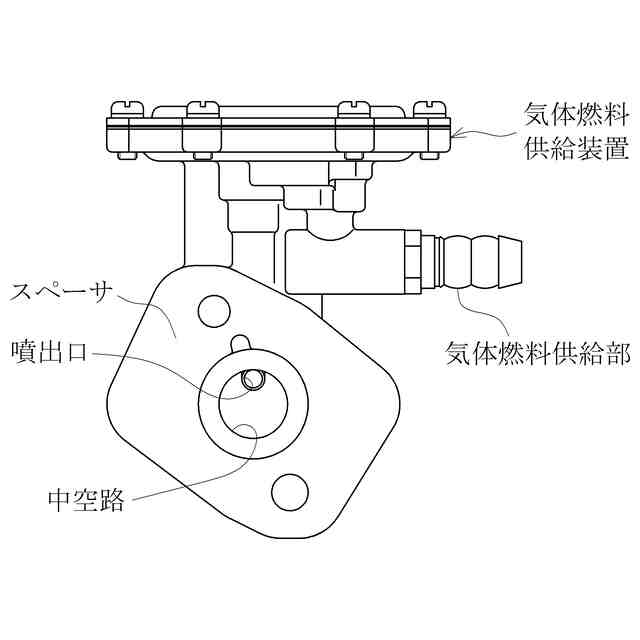

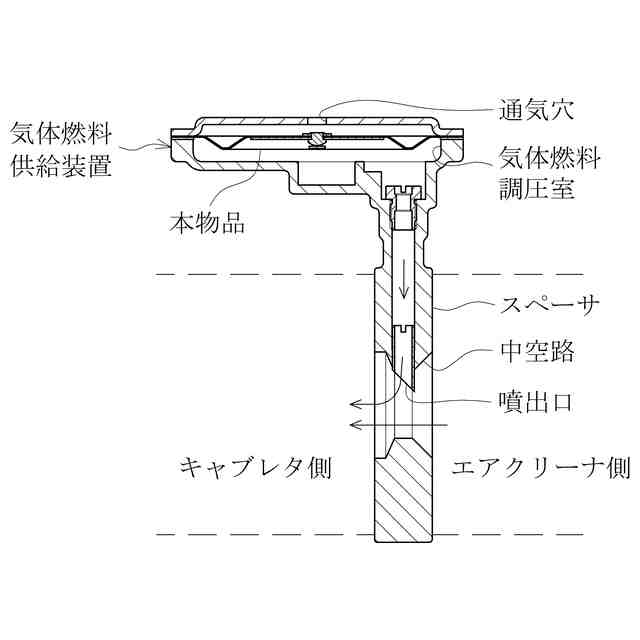

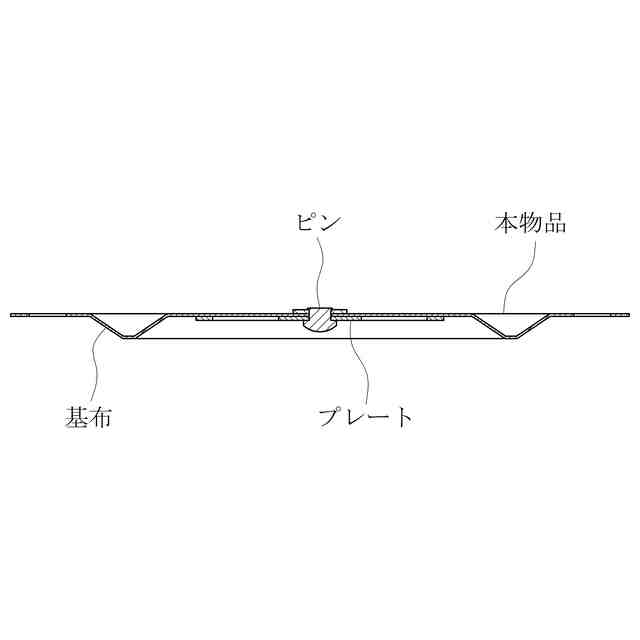

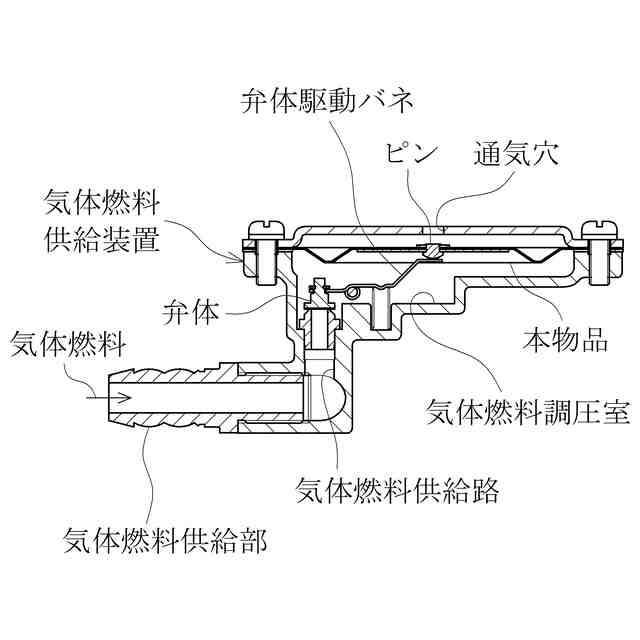

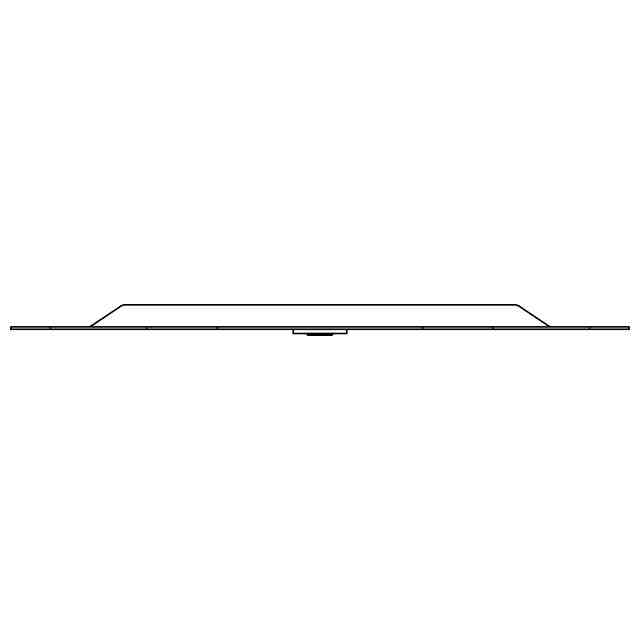

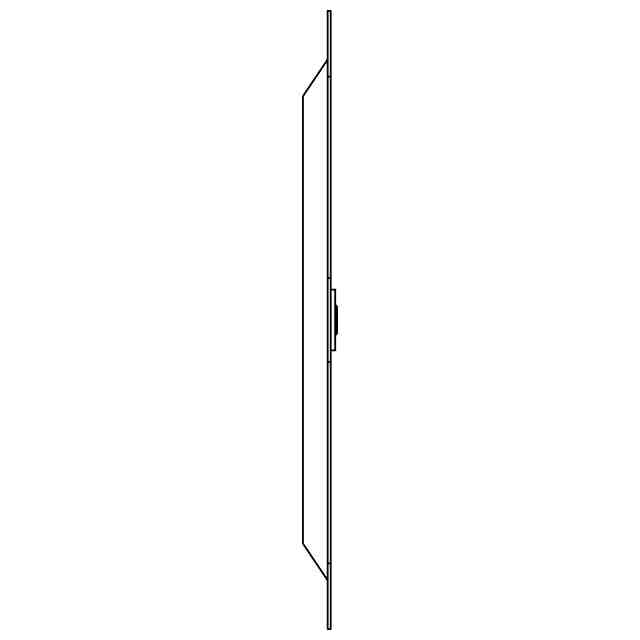

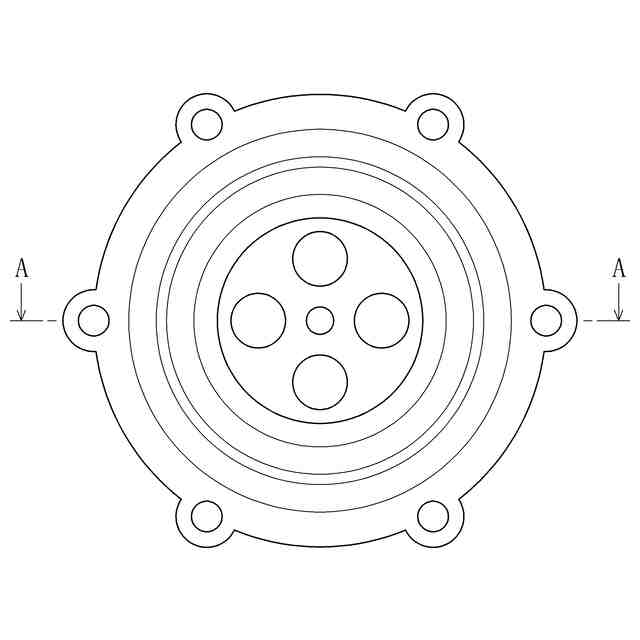

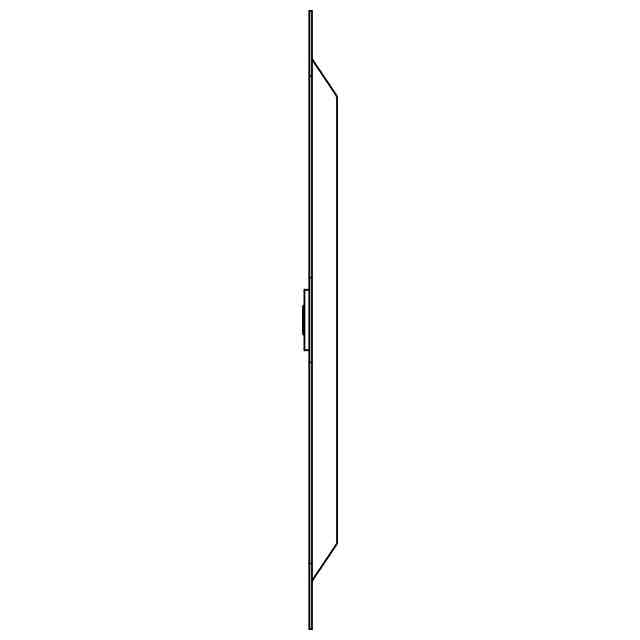

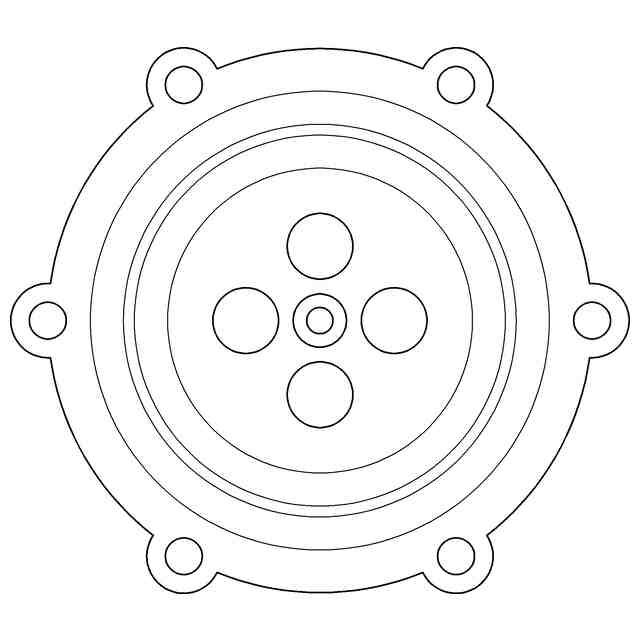

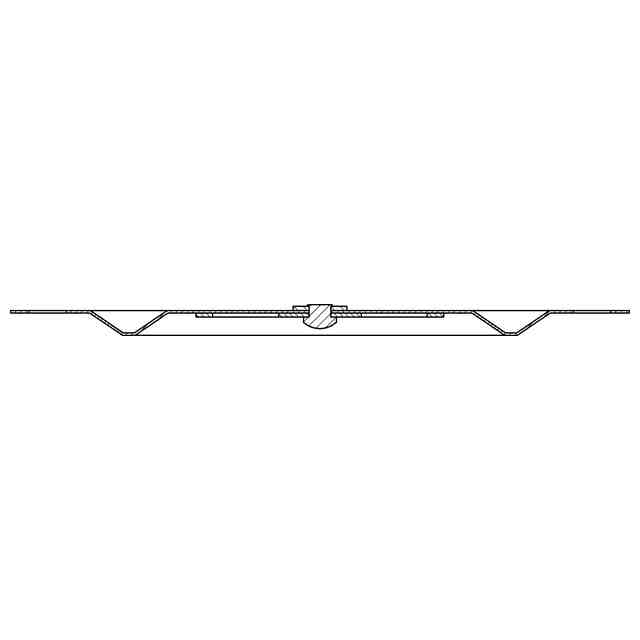

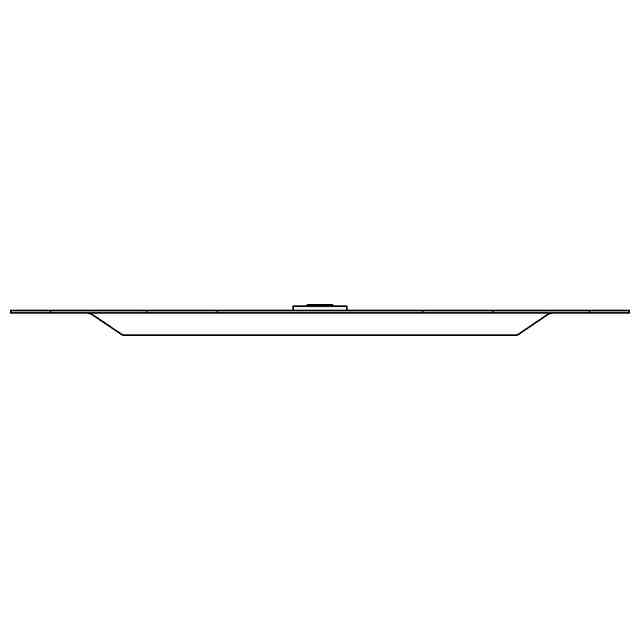

意匠に係る物品の説明本物品は、液体燃料で駆動するエンジンを気体燃料により駆動させるための気体燃料供給装置の内部に設けられ、気体燃料供給装置の内部の圧力の作用に応じて変位することにより、エンジンに供給する気体燃料の量を調整するダイヤフラムである。本物品の円盤状の基布は、ゴムと布とが積層されたものである。本物品の気体燃料調圧室側になる側には、円盤状のプレートが設けられ、プレートの中央には、後述する弁体駆動バネが当接するピンが設けられている。本物品が用いられる気体燃料供給装置は、使用状態を示す参考説明図1に示すように、発電機のエンジンに燃料と空気とを混合して供給するキャブレタと、空気を取り込むエアクリーナとの間に設けられるものである。気体燃料供給装置は、使用状態を示す参考説明図2に示すように、キャブレタとエアクリーナとの間に挟み込んで固定するプレートと、気体燃料供給装置の内部に気体燃料を供給する気体燃料供給部等を有している。気体燃料供給装置は、使用状態を示す参考説明図3に示すように、気体燃料供給部から入った気体燃料が、気体燃料供給路に設けられた弁体の開閉により、気体燃料調圧室に導かれる。本物品は、本物品が設けられた気体燃料供給装置の内部の気体燃料調圧室の圧力変化(通気穴からの空気と気体燃料の割合の変化)に応じて変位する。本物品の変位が、弁体駆動バネを介して弁体に伝えられて、弁体の開閉がなされる。気体燃料調圧室を出た気体燃料は、スペーサ側に送られ、噴出口からスペーサの中空路に噴射される。噴出口から噴射された気体燃料は、エアクリーナ側からの空気に乗って、キャブレタ側に送られる。
意匠の説明

関連意匠
