発行日2025-06-02
公報種別意匠公報(S)
登録番号1800077
登録日2025-05-23
意匠に係る物品給湯器
意匠分類K8-300(動力機械器具、ポンプ、圧縮機、送風機等)
出願番号2024019134
出願日2024-09-18
意匠権者パーパス株式会社
代理人個人,個人,個人,個人

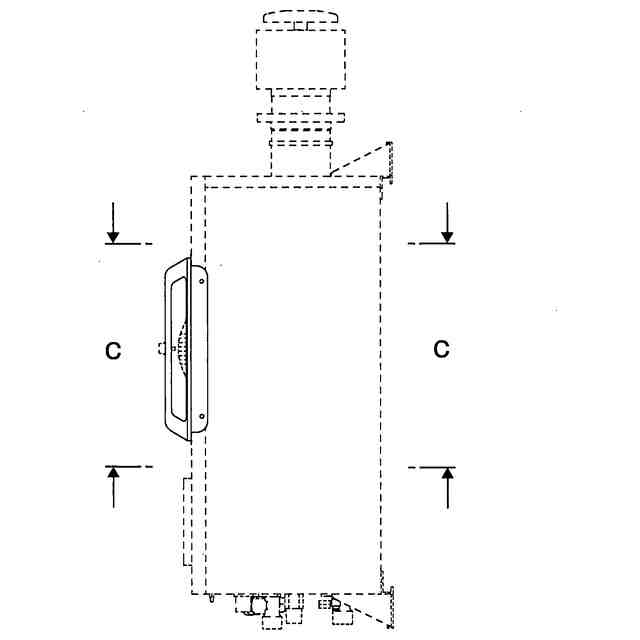

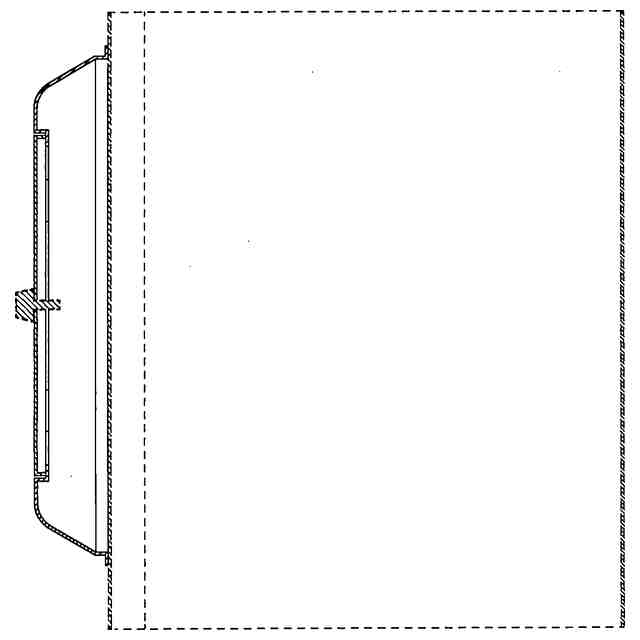

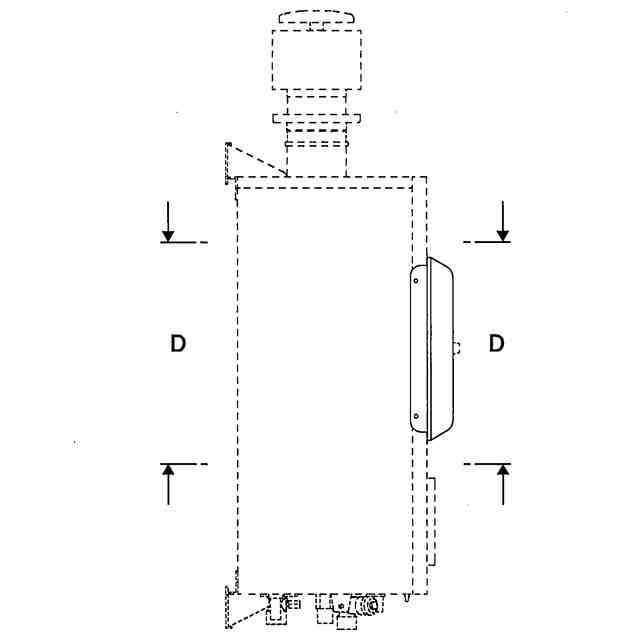

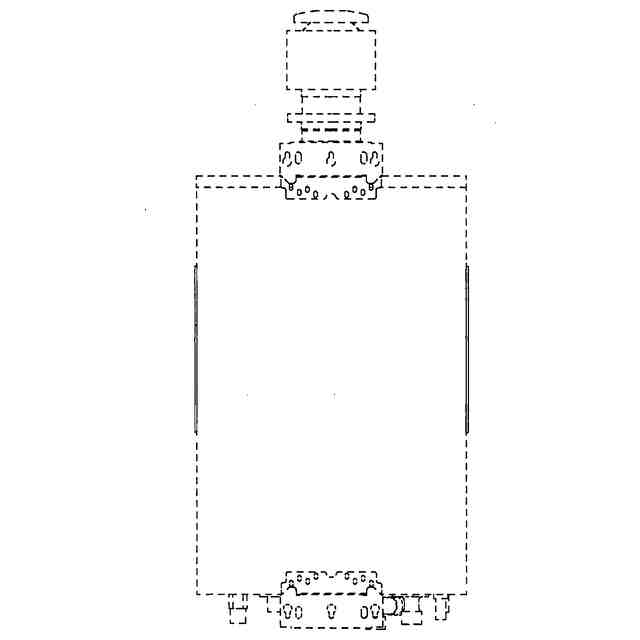

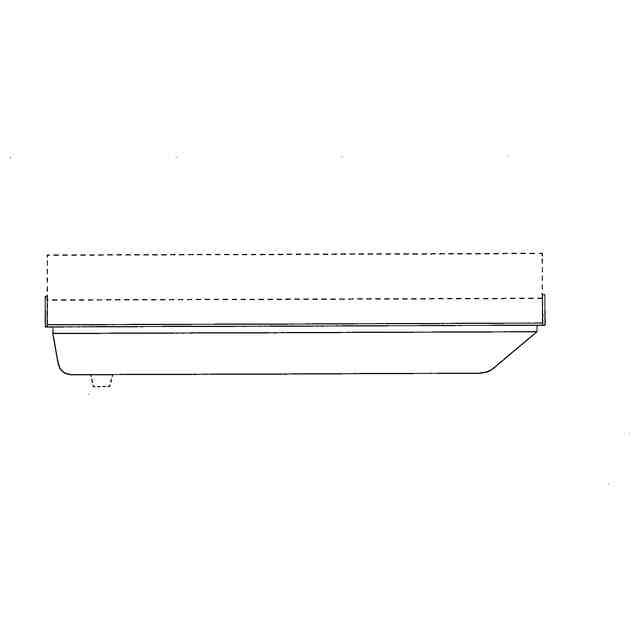

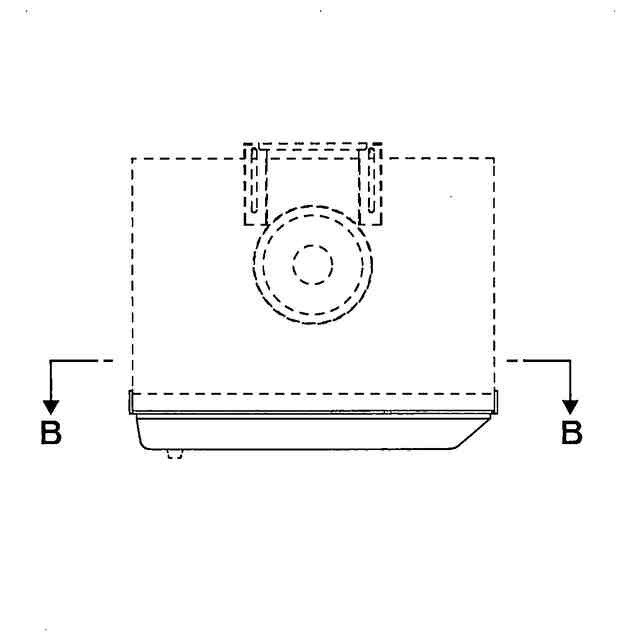

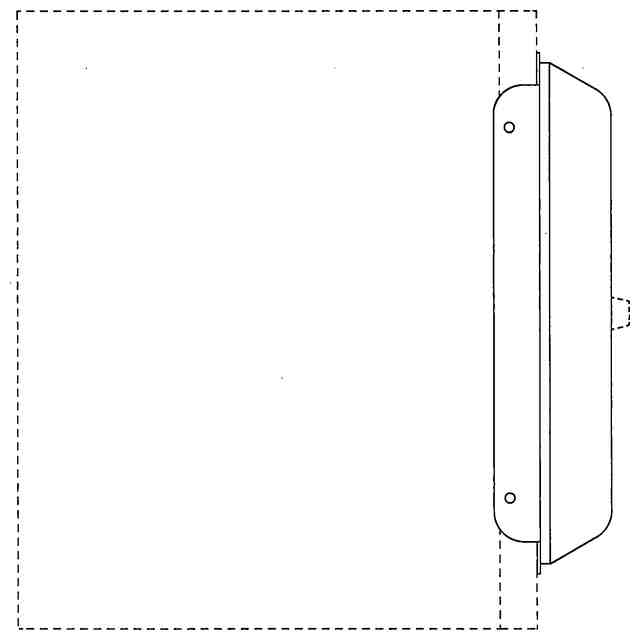

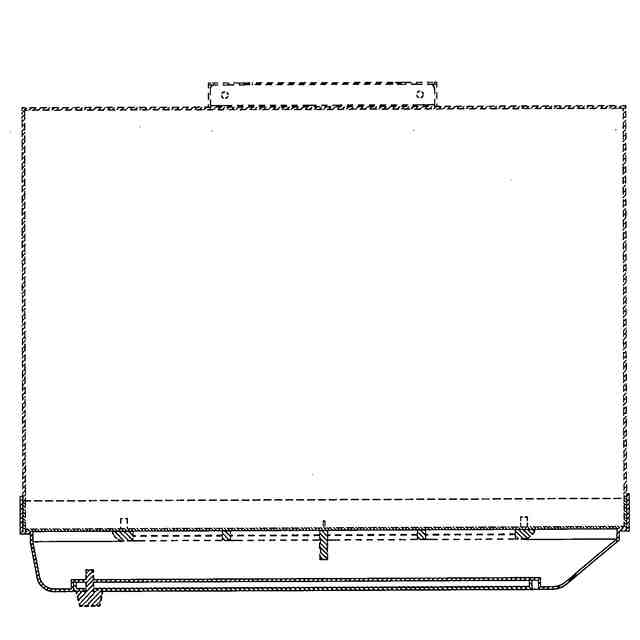

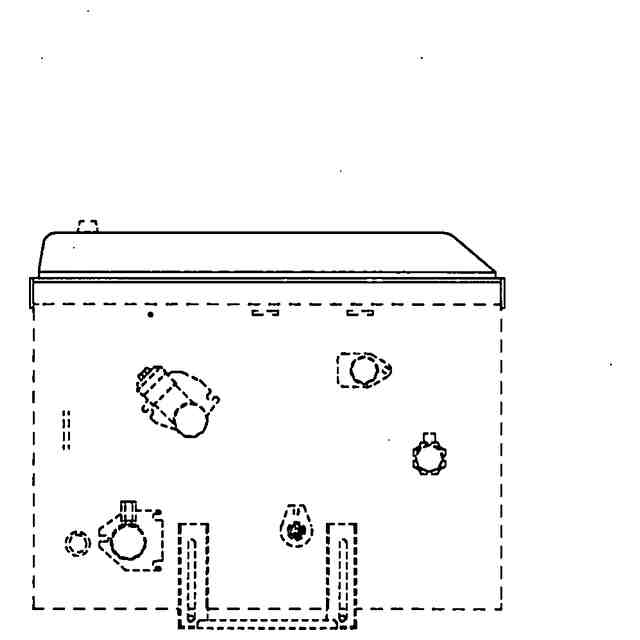

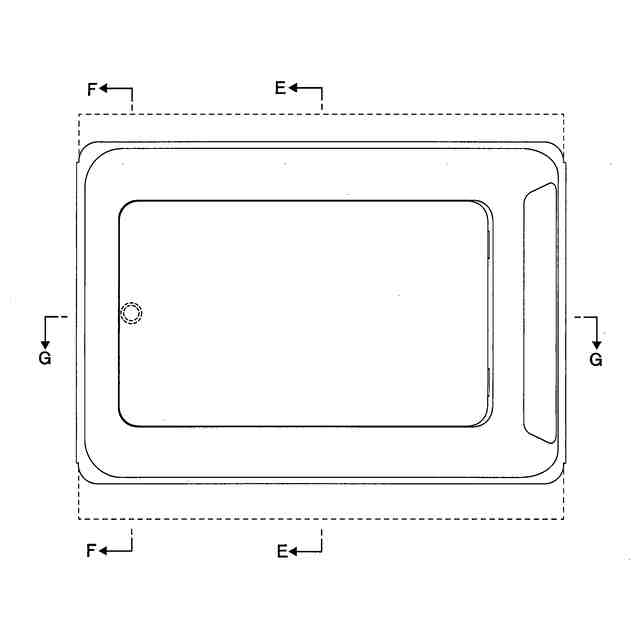

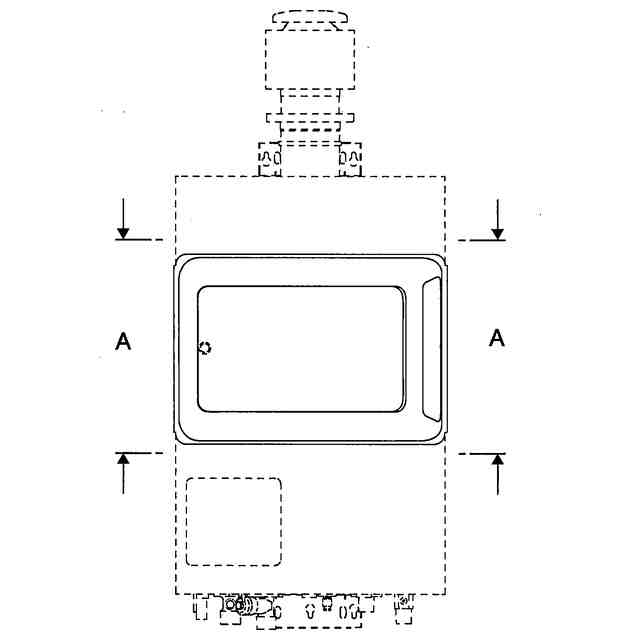

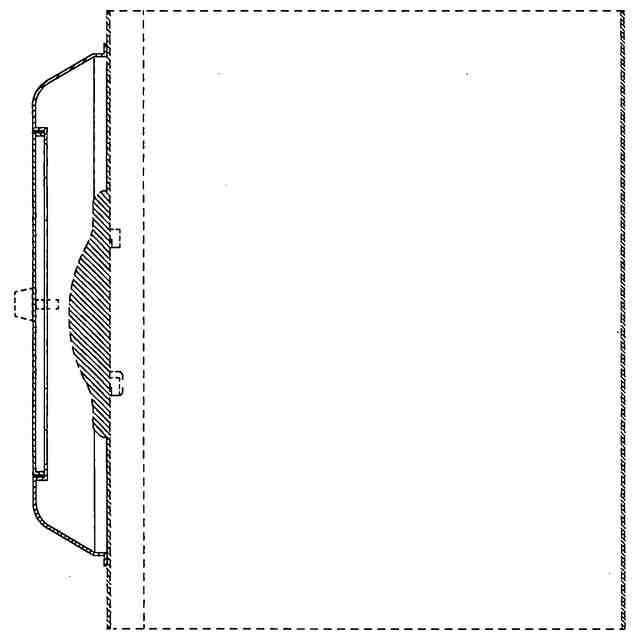

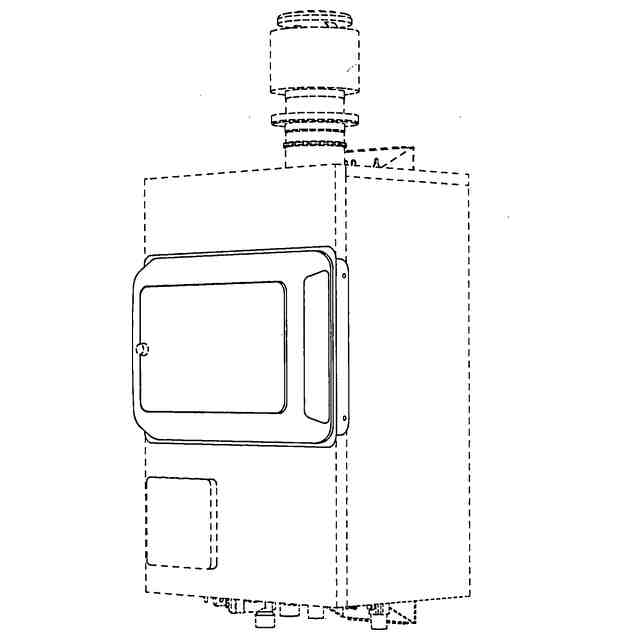

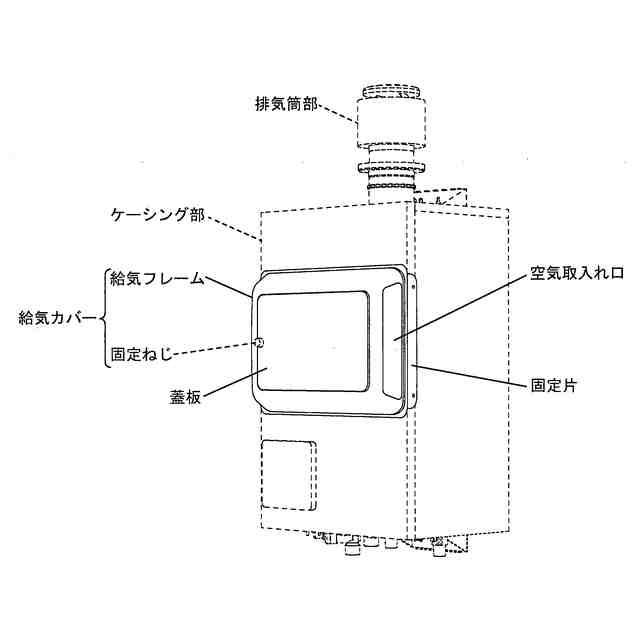

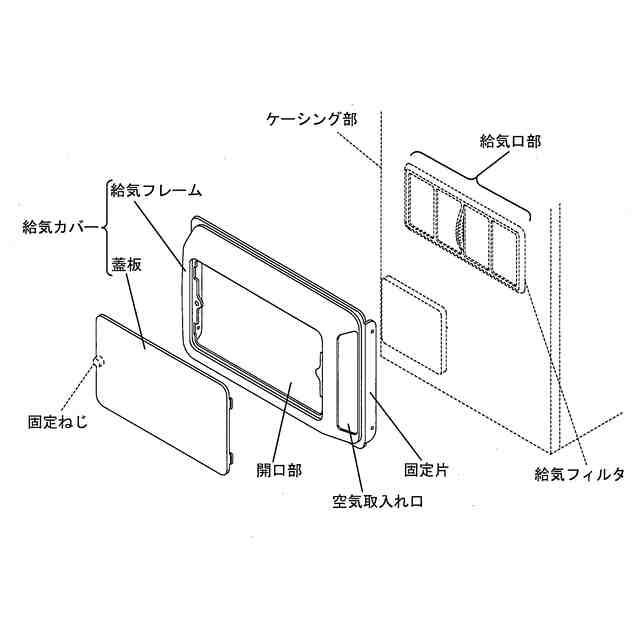

意匠に係る物品の説明本物品は、屋内外の壁などに取付けられ、機器内部に水道などの給水手段を通じて給水された水を加熱し、給湯管を通じて給湯負荷に向けて出湯する機器である。[参考斜視図]と[分解状態を示す参考斜視図]に示すように、ケーシング部は、内部に燃焼手段や熱交換手段などが収納されるとともに、前面またはその他の面に備えた給気口部の位置に合せて取り付けられた給気カバーの空気取入れ口から空気を取り込み、給気フィルタを通過させて燃焼用の空気を内部に取込む。給湯器は、ケーシング部内に給気口部から取込んだ空気を利用して燃焼ガスを発生させ、この燃焼ガスを給水と熱交換させることで湯を生成する。また、給湯器は、熱交換後の燃焼ガスを含む排気ガスを排気筒部からケーシング部の外部に排気する。給気カバーは、ケーシング部の前面に形成された給気口部を覆う給気フレームを備えている。この給気フレームは、給気口部の周面に沿って配置されてケーシング部の前面に接触させる縁部と、その縁部の一部に形成されており給気カバーの左右に形成する固定片、給湯器の正面側に給気口部に対向する開口部、および右側面に空気取入れ口を備える。給気カバーには、給気フレームの開口部を開閉可能にする蓋板が固定ねじにより着脱可能に取り付けられる。給気カバーは、固定ねじなどを用いて固定片によりケーシング部の側面に固定される。
意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
