発行日2025-07-02
公報種別意匠公報(S)
登録番号1802713
登録日2025-06-24
意匠に係る物品ネットワークコネクタ用留め具
意匠分類H1-390(基本的電気素子)
出願番号2024019242,113110326
出願日2024-09-19
意匠権者個人
代理人個人,個人,個人,個人

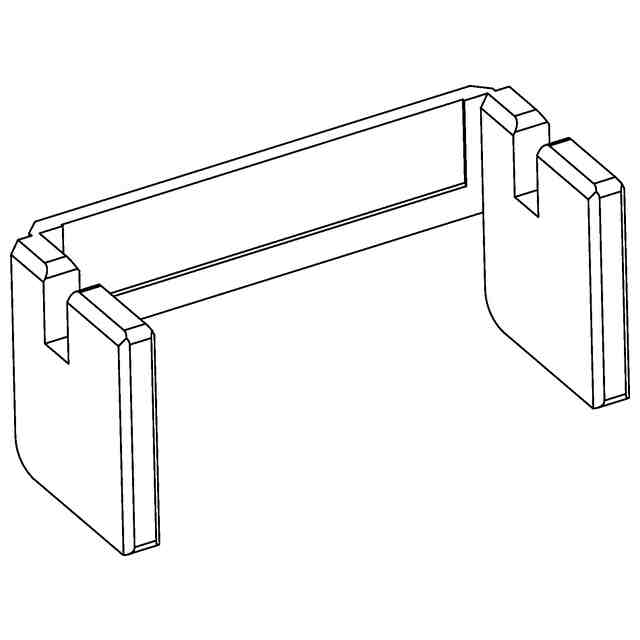

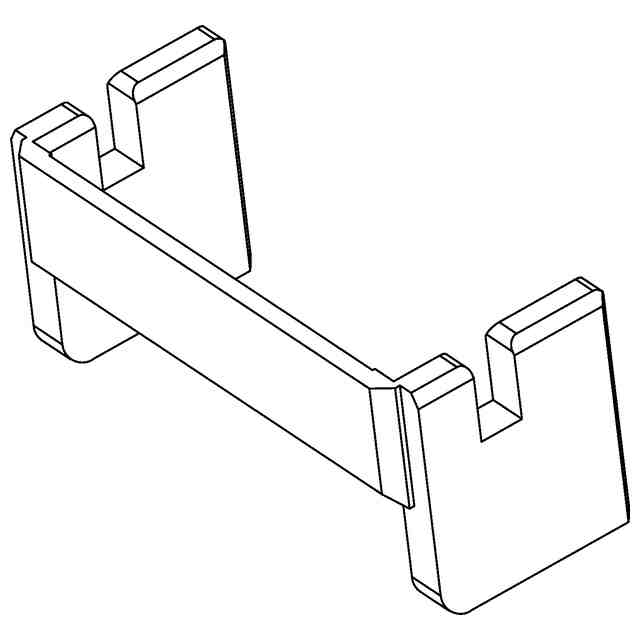

意匠に係る物品の説明本物品は、ネットワークコネクタから露出する単一ワイヤーの切断面を覆うためのネットワークコネクタ用留め具である。本物品は、接続部材と、接続部材の両端にそれぞれ該接続部材に対して垂直に設けられた第1の板体と第2の板体からなる。使用方法を説明する参考図に示す通り、ネットワークコネクタ4の板体固定槽41の下部から、本物品の第1の板体2と第2の板体3を、ネットワークコネクタ4の高さ方向に挿入して、本物品をネットワークコネクタに取り付けることができる。本物品とネットワークコネクタ4の連結をより強固にするために、例えば、本物品の第1の板体2の収容設置槽21と第1の板体3の収容設置槽31を、それぞれ、板体固定槽41に設けられた突部411に嵌合するように形成することができる。本物品をネットワークコネクタ4に取り付けると、ネットワークコネクタ4の単線収容スロット42の開口421が本物品の接続部材1により覆われる。これにより、単線収容スロット42に収容される単一ワイヤーの切断面が本物品の接続部材1で覆われるため、単一ワイヤーの切断面が空気中に曝され、信号が干渉されることを低減または回避することが可能になる。

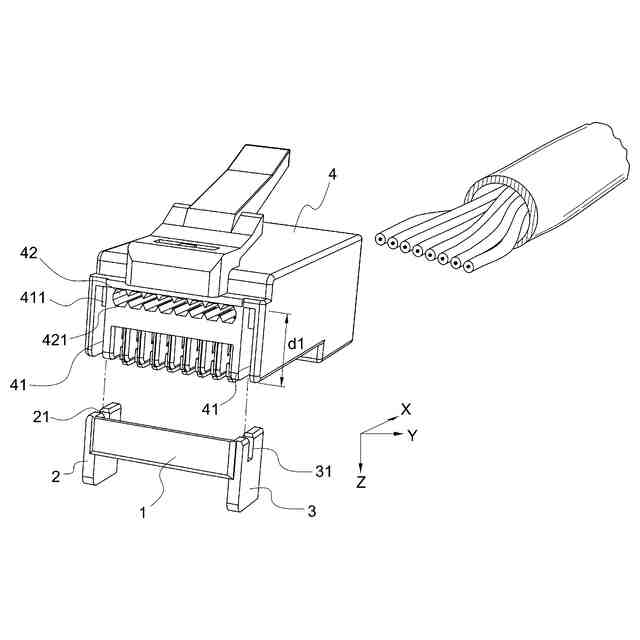

意匠の説明使用方法を説明する参考図は、本物品をネットワークコネクタ4に取り付ける方法を説明するための図である。
