発行日2025-07-01
公報種別意匠公報(S)
登録番号1802472
登録日2025-06-23
意匠に係る物品低温作業台
意匠分類K6-74(化学機械器具)
出願番号2024022529
出願日2024-10-30
意匠権者フクシマガリレイ株式会社
代理人個人

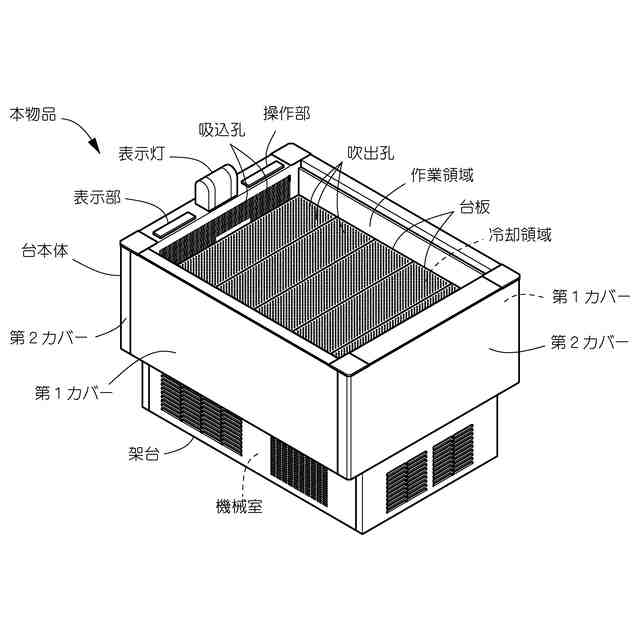

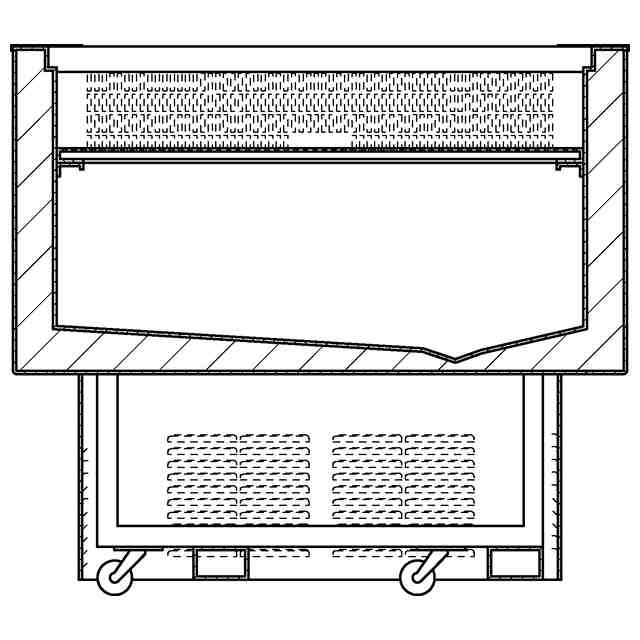

意匠に係る物品の説明本物品は、例えば薬品や検体を低温で扱う際に使用される低温作業台である。低温作業台は、上方が開口する断熱箱体からなる台本体と、台本体を下方から支持して、その内部が機械室とされる架台とからなる。台本体の周側面は、前後の側面を形成する第1カバーと、左右の側面および前後の側面の端部を形成する第2カバーとで覆われている。第1と第2のカバーの継合せ部分は、凹凸のない略面一状に連結して、台本体の外観をすっきりとしたものにしている。台本体の内部は、複数の台板で上側の作業領域と下側の冷却領域とに区分されている。冷却領域には、冷凍装置を構成する蒸発器が設置され、蒸発器とともに冷凍装置を構成するコンデンシングユニットは、機械室に設置される。台板には、該台板を上下に貫通する小径孔の一群からなる吹出孔が設けられ、作業領域の左右に臨む台本体の内面には、作業領域の空気を冷却領域へと導出する吸込孔の一群が設けられている。冷却領域で冷却された空気は、これら吹出孔と吸込孔とを介して両領域を循環する。台本体の上縁には、表示灯と、作業領域の温度を表示する表示部と、冷凍装置の駆動状態を設定する操作部とが設置されている。表示灯の点灯状態により、冷凍装置の設定状態が目視で確認できるようになっている。

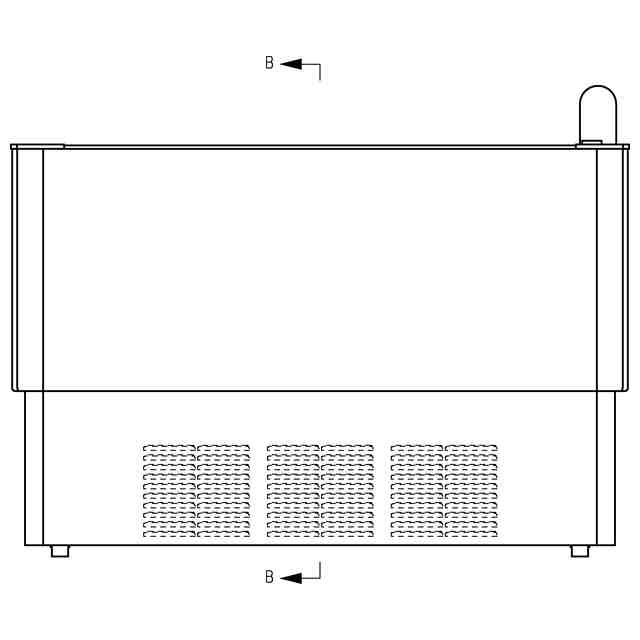

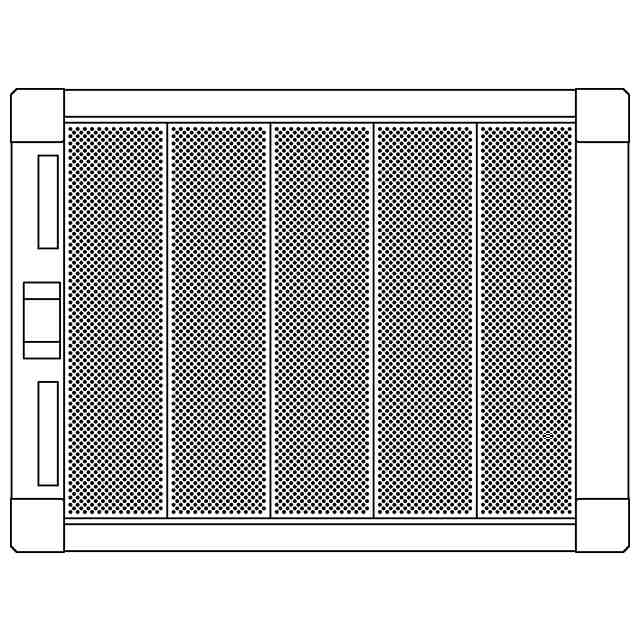

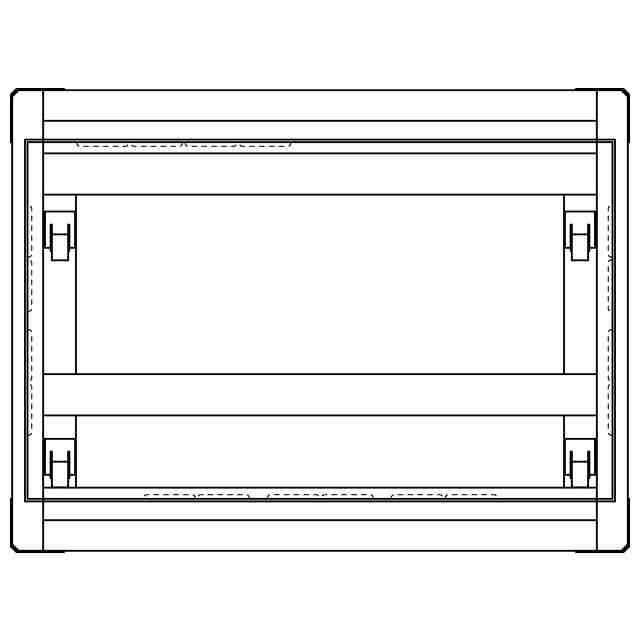

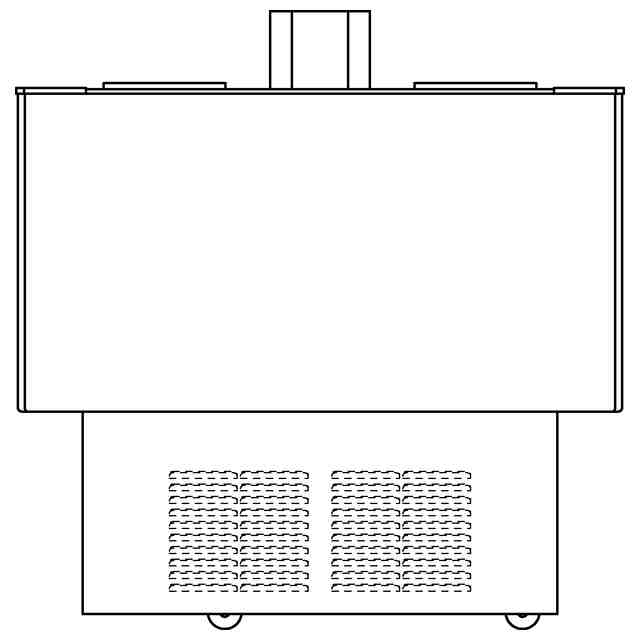

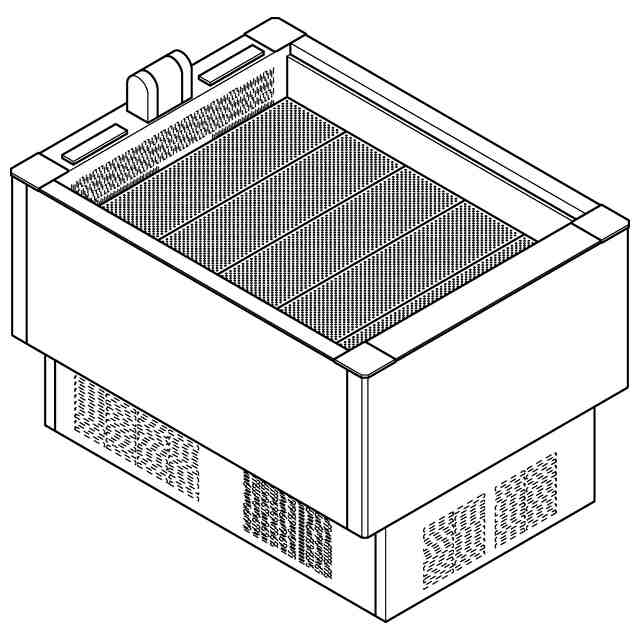

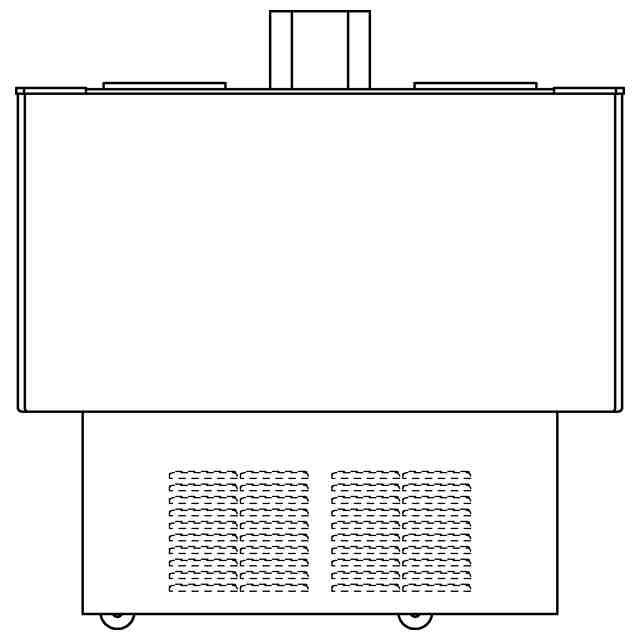

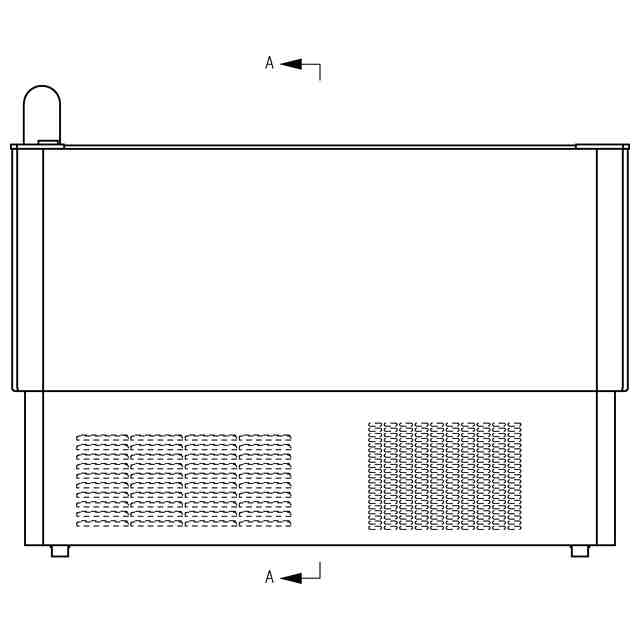

意匠の説明参考図を除く図面において、実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。

関連意匠
