発行日2025-06-13
公報種別意匠公報(S)
登録番号1800990
登録日2025-06-05
意匠に係る物品スクレーパー
意匠分類K4-6(食料加工機械等)
出願番号2025003261
出願日2025-02-20
意匠権者フルタ電機株式会社
代理人個人,個人

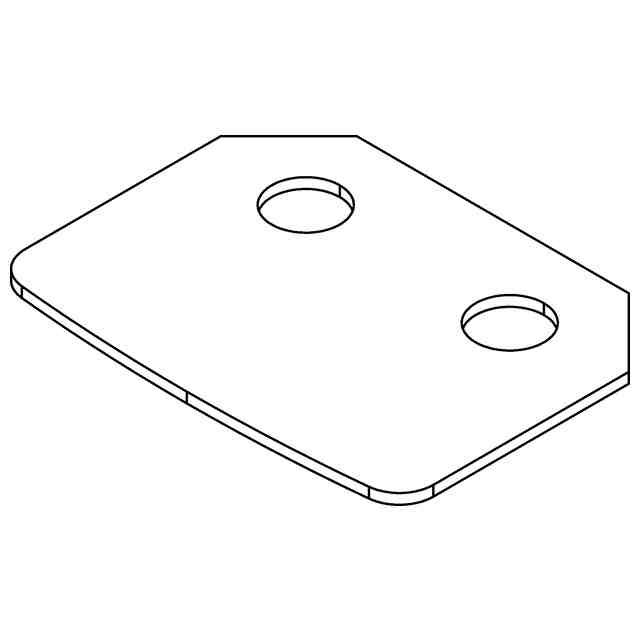

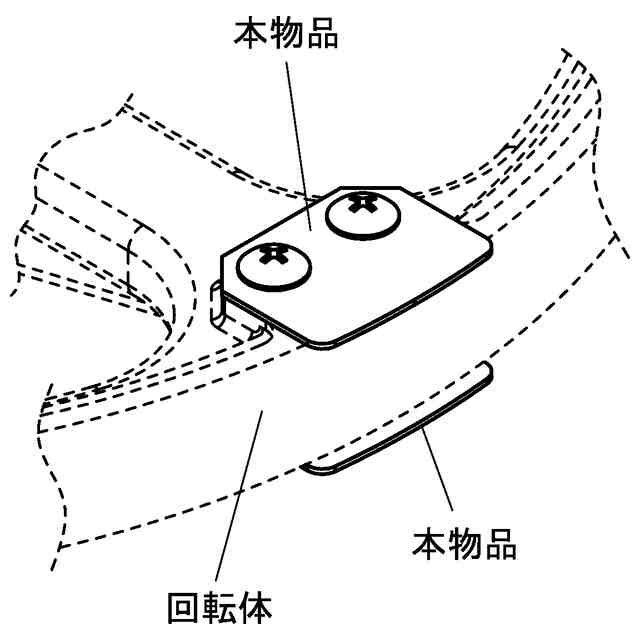

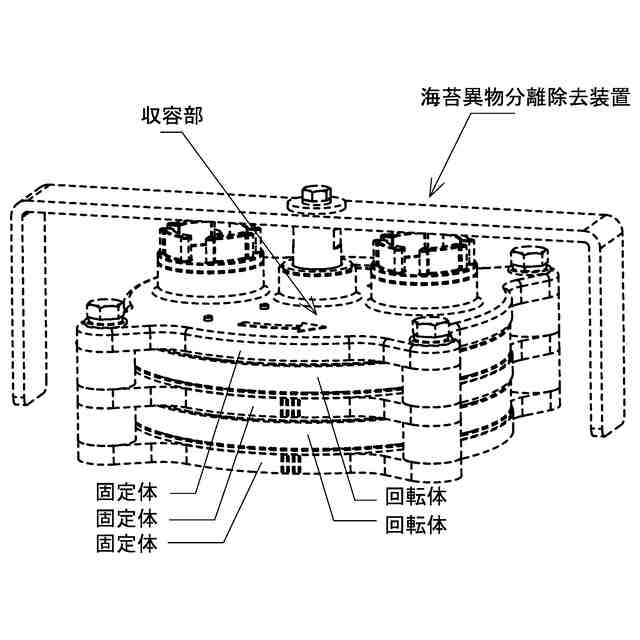

意匠に係る物品の説明本物品は、海苔異物分離除去装置に用いられるスクレーパーである。海苔異物分離除去装置は、生海苔と海水との混合液に混ざった異物を除去するために用いられる。海苔異物分離除去装置は、それぞれが環状を有する複数の固定体と複数の回転体とからなる収容部を有する。固定体と回転体とは、上下方向に交互に配置される。回転体は、固定体に対して相対的に回転可能である。固定体と回転体との間に隙間が形成される。隙間よりも大きい異物は収容部の内部空間に進入できずに収容体の外部に残留し、生海苔のみ隙間を通過する。これにより、生海苔から異物が分離され除去される。回転体に固定されたスクレーパーの先端は、隙間に進入する。固定体に対して回転体が回転することにより、回転体に固定されたスクレーパーは、固定体と回転体との隙間に先端を進入させた状態で、隙間に沿って周方向に移動する。

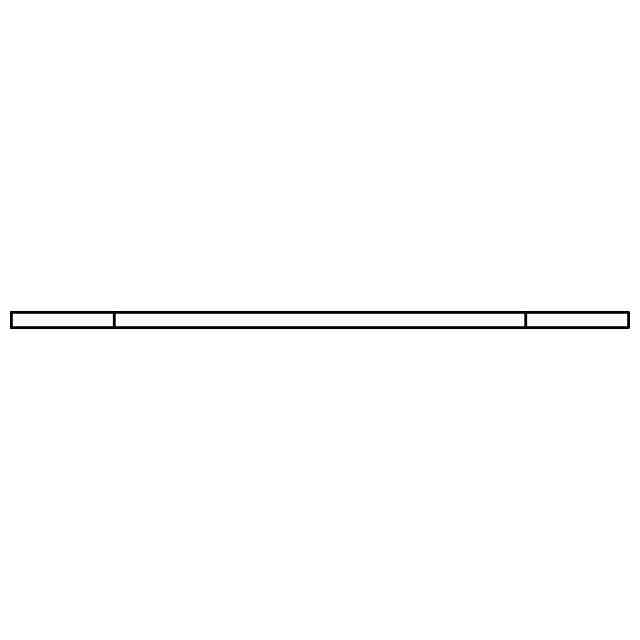

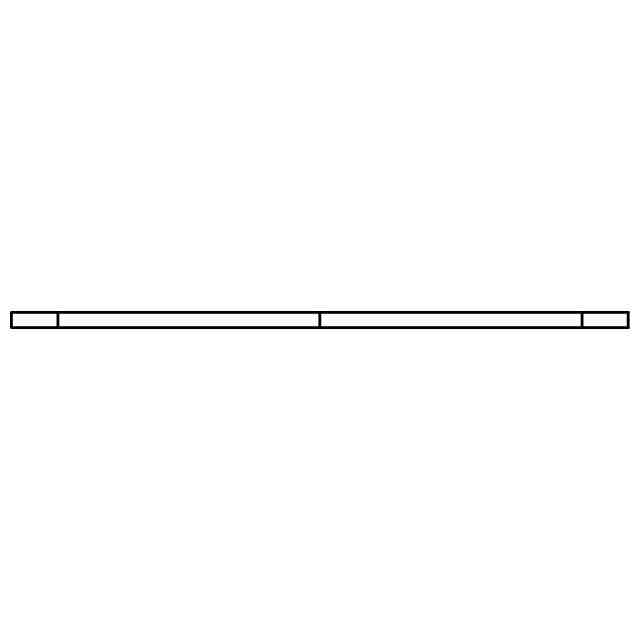

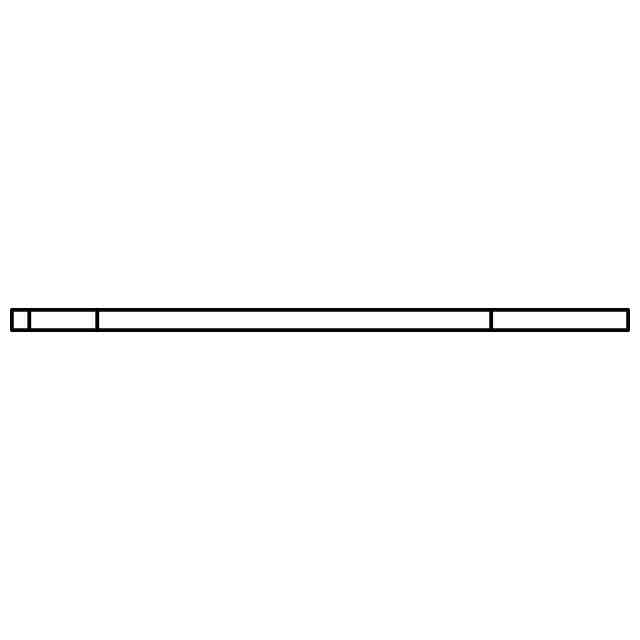

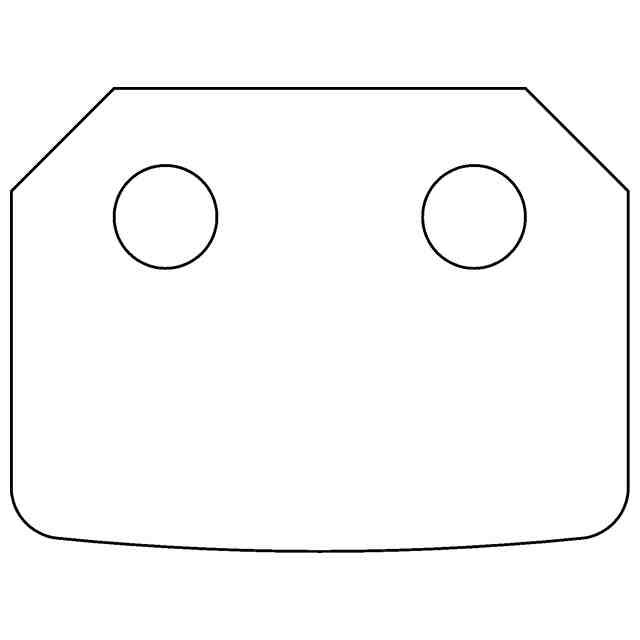

意匠の説明左側面図は、右側面図と対象につき省略する。底面図は、平面図と対象につき省略する。
