発行日2025-01-30
公報種別意匠公報(S)
登録番号1790160
登録日2025-01-22
意匠に係る物品固形物切断機
意匠分類K4-30(食料加工機械等)
出願番号2024015939
出願日2024-07-12
意匠権者株式会社平野製作所
代理人

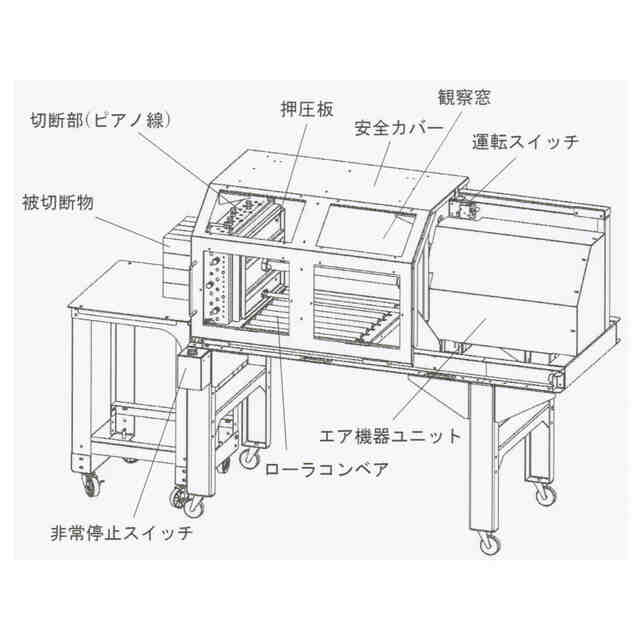

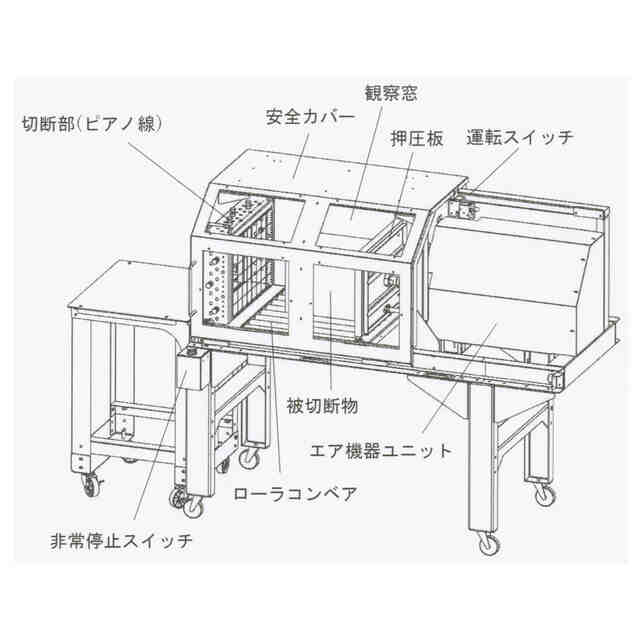

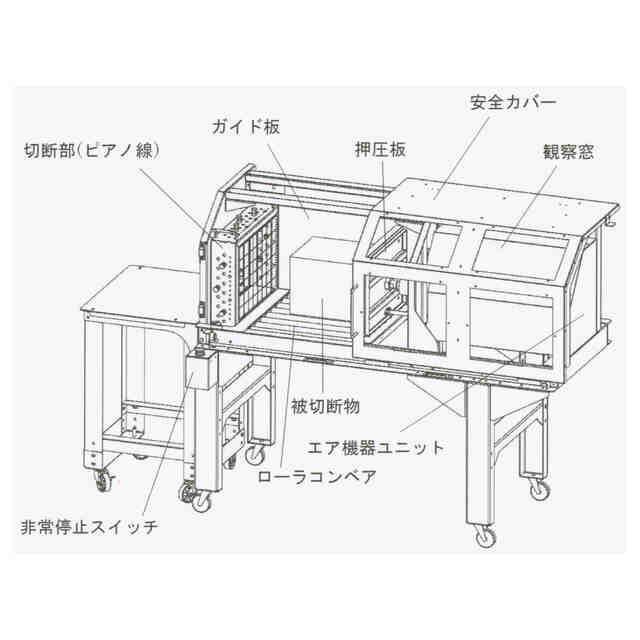

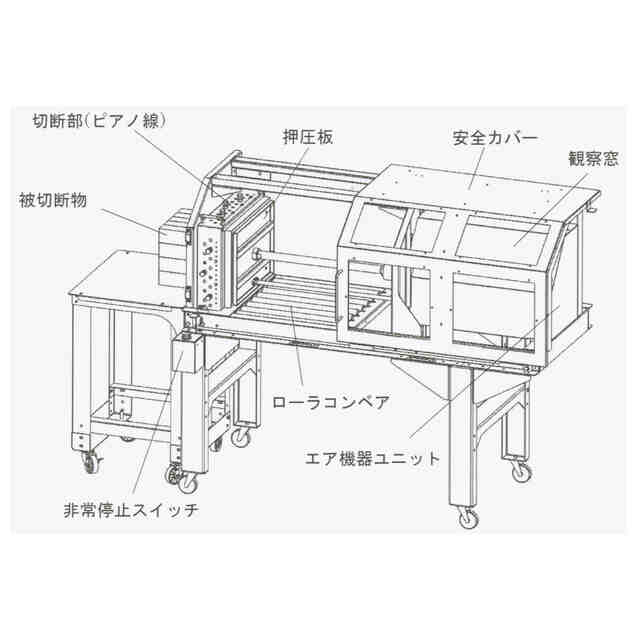

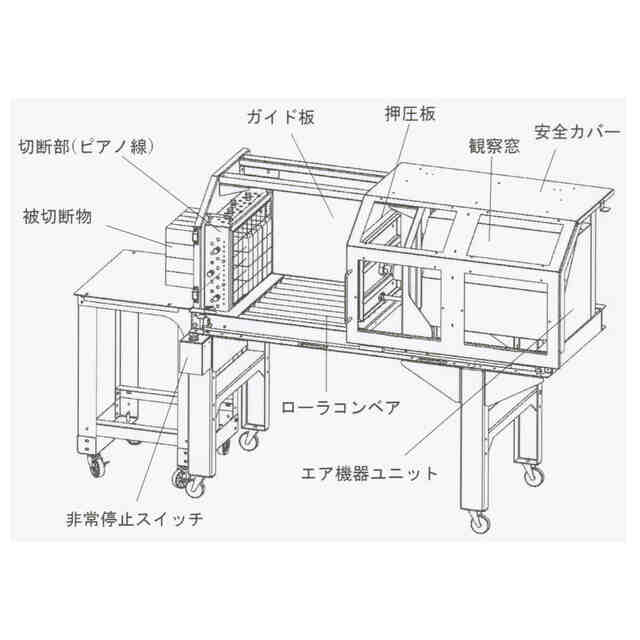

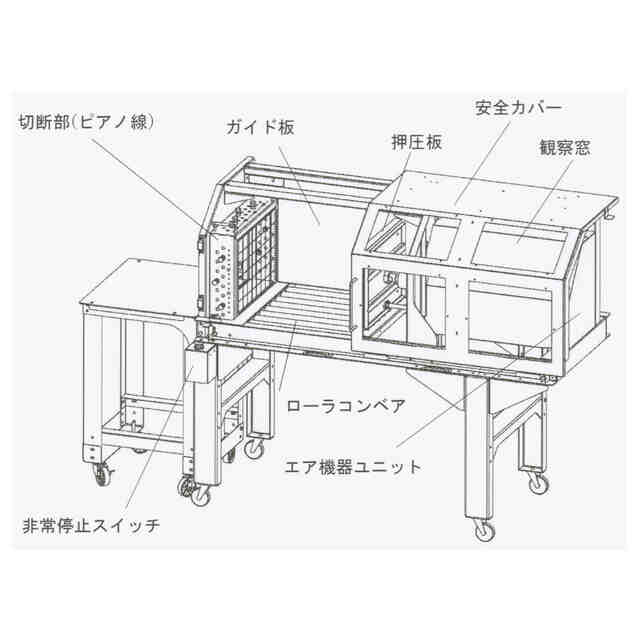

意匠に係る物品の説明本物品は、使用状態参考斜視図(1)、(2)に示すように固形チーズ、豆腐、寒天等の固形物である被切断物の一側面をガイド板に当接させて位置決めするとともに、ローラコンベヤ上に載置した後、使用状態参考斜視図(3)に示すように安全カバーを左方向にスライドさせて閉止すると、運転スイッチがその旨を検知してオンとなり、使用状態参考斜視図(4)に示すようにエア機器ユニットを作動させ、複数のピアノ線が上下方向に延び、かつ左右方向に一定間隔をおいて張設された切断部に対して前記エア機器ユニットの押圧板で被切断物を前記切断部に、使用状態参考斜視図(5)に示すように押し込むようにして複数のピアノ線で切断した後、使用状態参考斜視図(6)に示すように安全カバーを右方向にスライドさせて開けて、使用状態参考斜視図(7)に示すように前記押圧板を元の位置まで戻すものである。

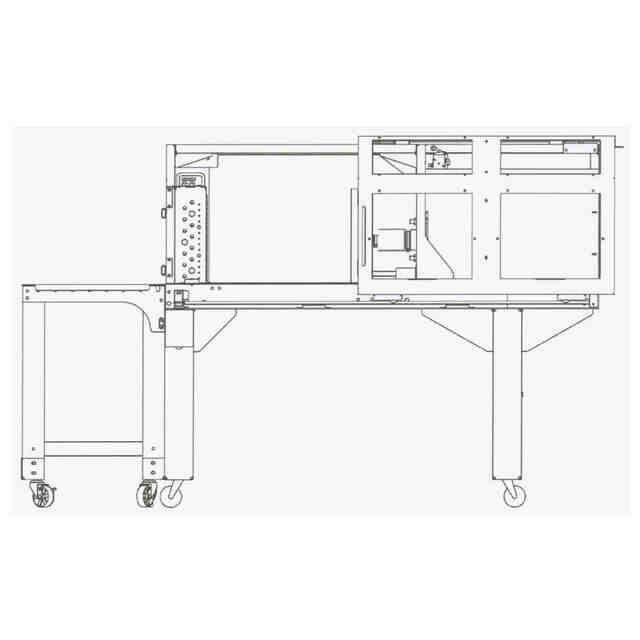

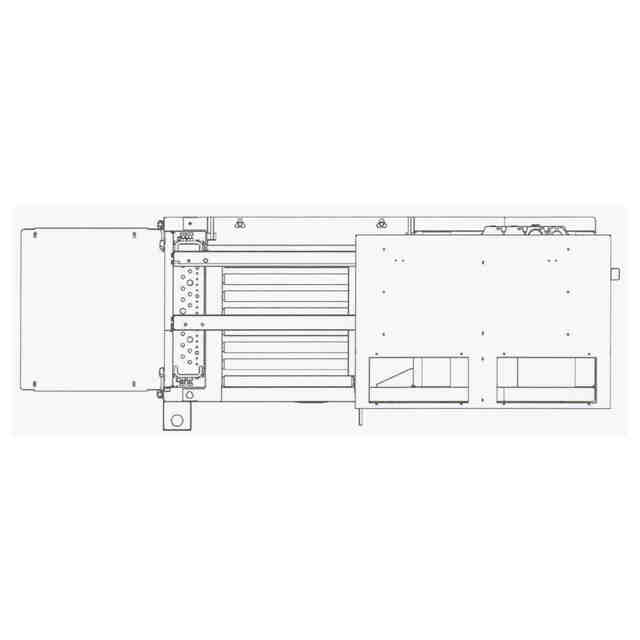

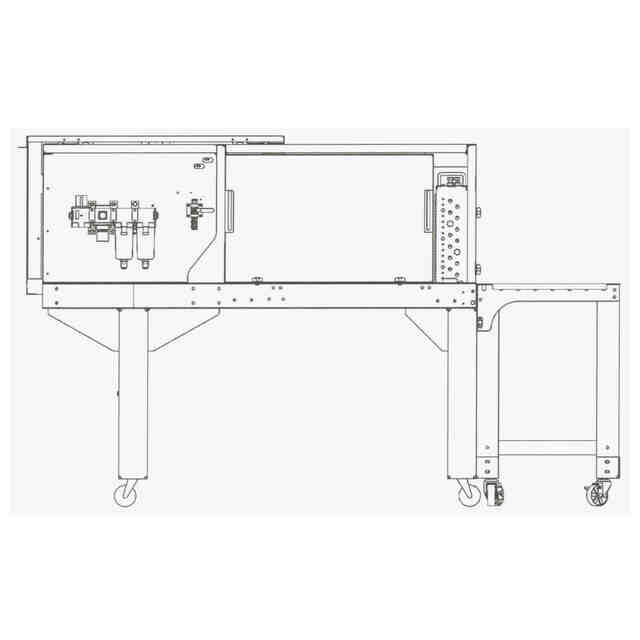

意匠の説明本意匠は、「使用状態を示す参考斜視図(1)～(7)」に示すように、安全カバーは、左右にスライドすることによって開閉可能である。安全カバーの4つの観察窓には、例えばアクリル樹脂からなる透明板が装着され、安全カバーの内部を透視可能である。

関連意匠
