発行日2025-06-13
公報種別意匠公報(S)
登録番号1800986
登録日2025-06-05
意匠に係る物品包装用箱
意匠分類F4-711(包装紙、包装用容器等)
出願番号2025001513
出願日2025-01-28
意匠権者レンゴー株式会社
代理人個人,個人

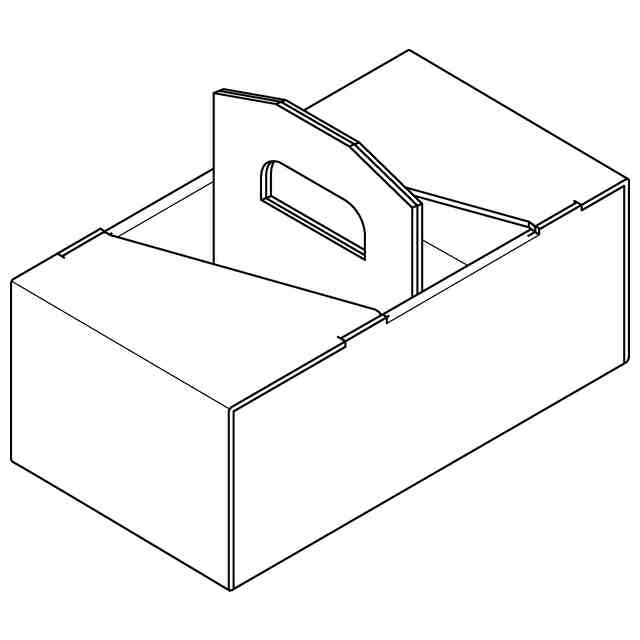

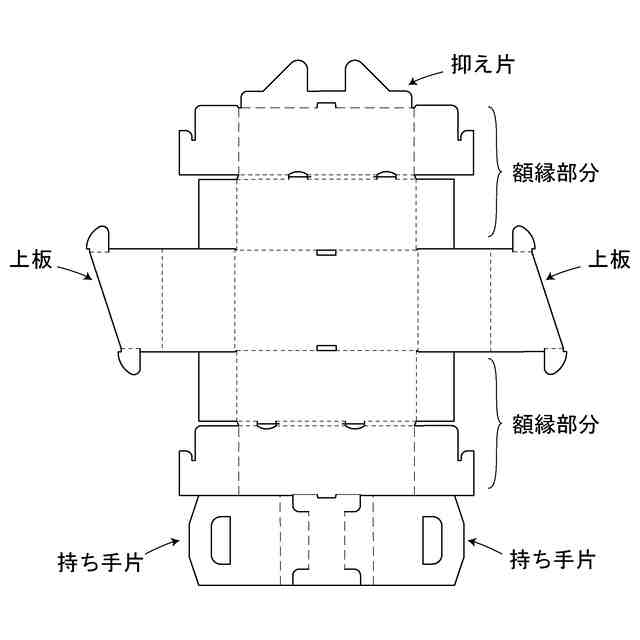

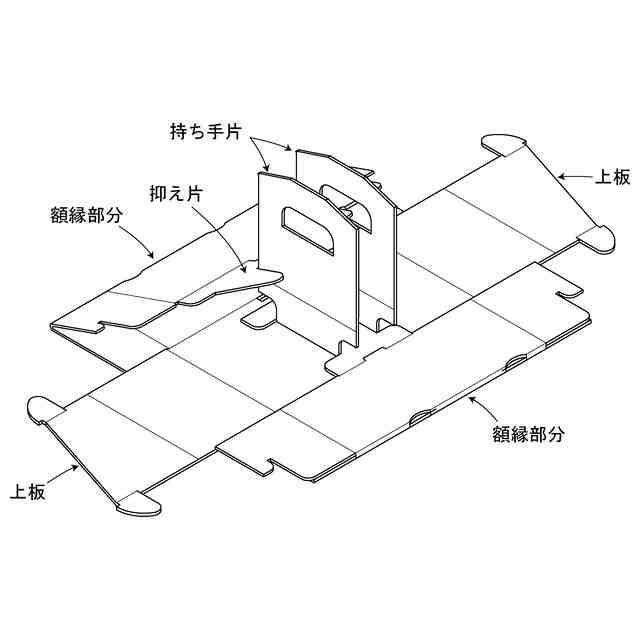

意匠に係る物品の説明本物品は、段ボール等の厚紙から成る包装用箱である。「斜視図」に示すように、包装用箱の天面には中央を空けて離間した一対の上板が設けられている。一対の上板が互いに上底及び下底が入れ替わった台形状に形成されており、一対の上板の斜面同士の間に平行四辺形の開口が形成されている。この開口から上方に持ち手が突き出しており、持ち手の上部には手穴が形成されている。包装用箱の内側は持ち手によって一対の収容空間に仕切られており、一対の収容空間のそれぞれには大玉梨等が収容される。「縮小展開図」及び「組み立て途中の参考斜視図」に示すように、包装用箱のブランクシートを折線に沿って折り曲げることで組み立てられる。一方の額縁部分には一対の持ち手片が連なっており、他方の額縁部分には抑え片が連なっている。一対の持ち手片の基端部分が抑え片に抑えられ、一対の持ち手片が重なり合うことで持ち手が形成される。
意匠の説明「縮小展開図」のブランクシートは表面を示しており、「組み立て途中の参考斜視図」ではブランクシートが表裏反転されてから組み立てられる。
