発行日2025-06-11
公報種別意匠公報(S)
登録番号1800785
登録日2025-06-03
意匠に係る物品タブレット端末用ケース
意匠分類H7-131(電子情報入出力機器)
出願番号2024026383
出願日2024-12-20
意匠権者株式会社エー・フリーク
代理人弁理士法人バリュープラス

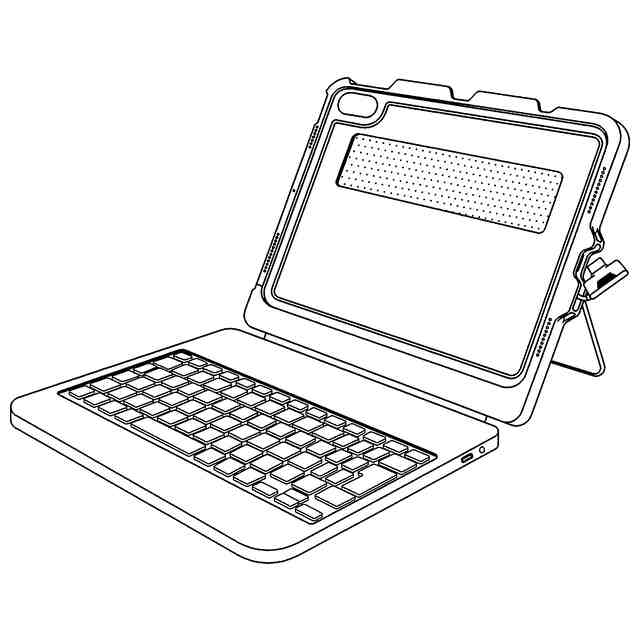

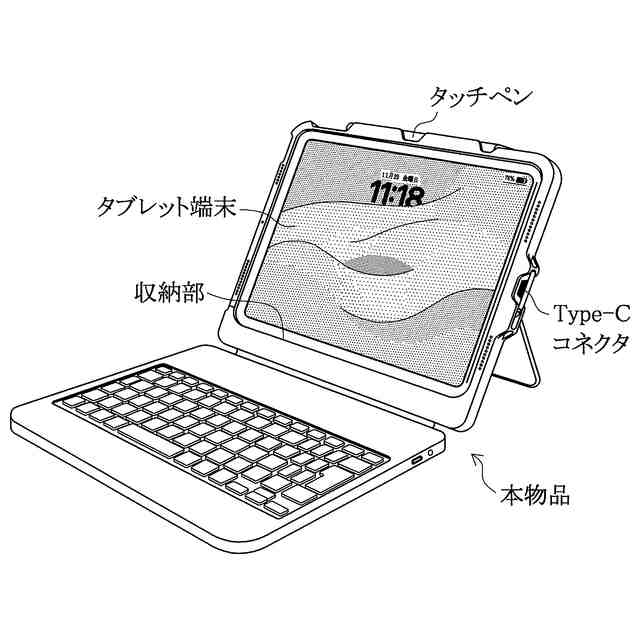

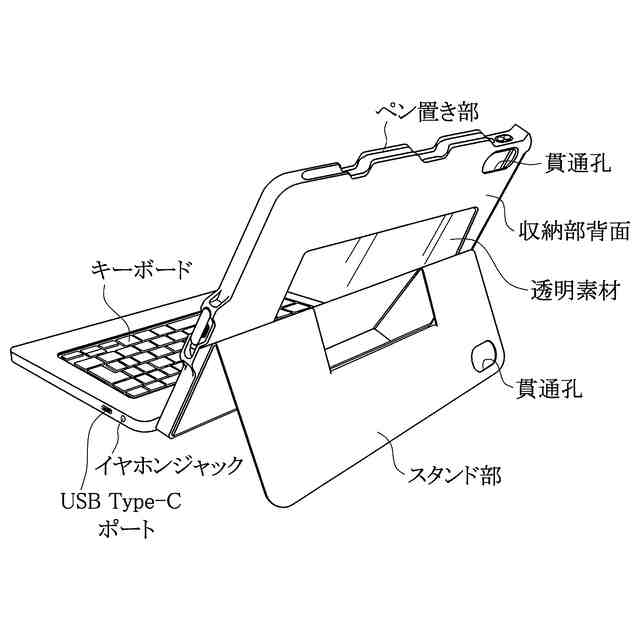

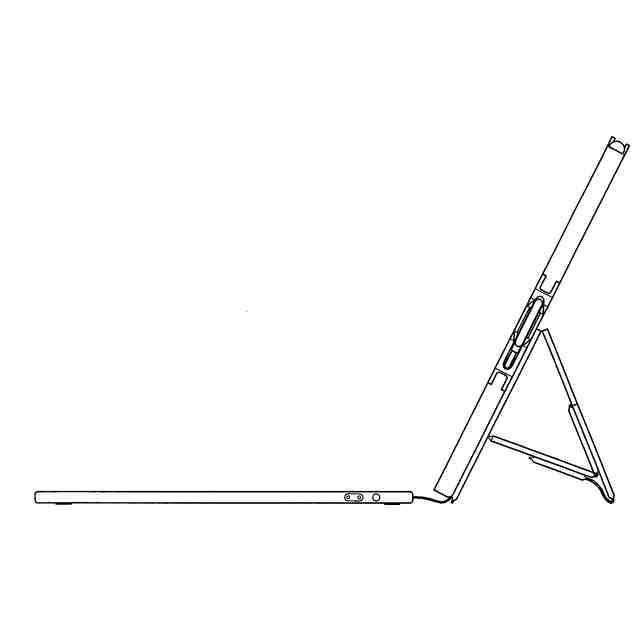

意匠に係る物品の説明本物品は、タブレット端末と接続可能なキーボードを備えるとともにタブレット端末を物理的衝撃から保護するケースである。本物品は、特に、小・中学校などの教育の現場で使用することが想定されるタブレット端末に適したケースである。使用状態を示す参考前方斜視図に示すように、ケース内側に設けられた収納部にタブレット端末を装着し、タブレット端末のUSB Type-CポートにType-Cコネクタを差し込んで使用する。収納部の上部に形成されたペン置き部にタッチペンを装着できる。動画コンテンツを視聴したりキーボードから文字を入力したりするときは、ケースの収納部背面から一部分離可能に設けられたスタンド部を外側に開き、スタンドを立てた状態の右側面図に示すように、アルファベットの「A」の字のような形状に折り曲げてスタンドを形成することで、タブレット端末を適切な角度で立てておくことができる。スタンドを立てた状態の参考後方斜視図に示すように、キーボードの側面にイヤホンジャックが設けられており、イヤホンジャックが存在しないタブレット端末であっても本物品を用いることで有線タイプのイヤホンを使って音声を聴くことができる。透明部分を示す参考前方斜視図においてドットスクリーンで表示した箇所は透明素材で覆われている。これにより使用状態を示す参考後方斜視図に示すように、タブレット端末を本物品から取り外さなくてもタブレット端末の背面に記された端末番号等を視認できる。スタンドを立てた状態の参考後方斜視図においてスタンド部及び収納部背面に形成されている横長の長円は、何れもタブレット端末の背面側のカメラの位置に合わせて設けられた貫通孔である。
意匠の説明

関連意匠
