意匠ウォッチ

発行日2025-06-06
公報種別意匠公報(S)
登録番号1800476
登録日2025-05-29
意匠に係る物品電動ターンバックル
意匠分類M3-03(ねじ、くぎ、開閉金物、係止具等)
出願番号2024006712
出願日2024-03-30
意匠権者個人,個人
代理人個人

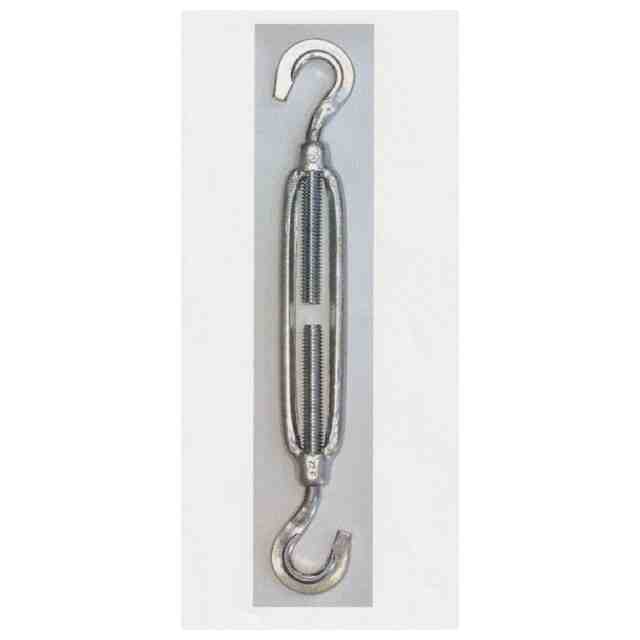

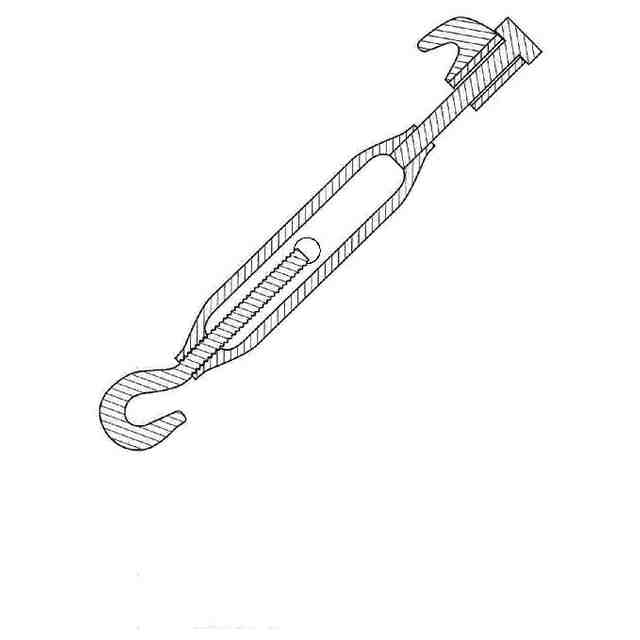

意匠に係る物品の説明本物品は参考写真に例示する、従来の手回しのターンバックルに電動ドリル駆動機能を持たせた電動ターンバックルである。手廻しのターンバックルは中央胴部とその両端に逆ネジ仕様でネジ込まれる第1及び第2フック部材とからなり、中央胴部を軸線の周りに回転させることにより、両端の第1及び第2フックを拡縮する機能を有するが、本物品は同日に出願した本意匠の中央胴部を筒体とするとともに、第2長尺ボルトは螺旋部を有しないものとする一方、フック部を有するスライド案内筒を直管にした物品で関連意匠対象である。その他は、本意匠と同様である。本物品では第2長尺ボルトは中央胴部にねじ込まないで、溶接等で固定する。そのため、やや短尺となし、第2短尺ボルトの頭部ナットを電動ドリルで回転駆動させると同時に、中央胴部の軸線周りの回転させることにより、第1フック部材を中央胴部に螺入させ、電動ドリル駆動機能を持たせる。本物品は手廻し機能を失わないので、手廻し機能と電動ドリル駆動機能を備える。

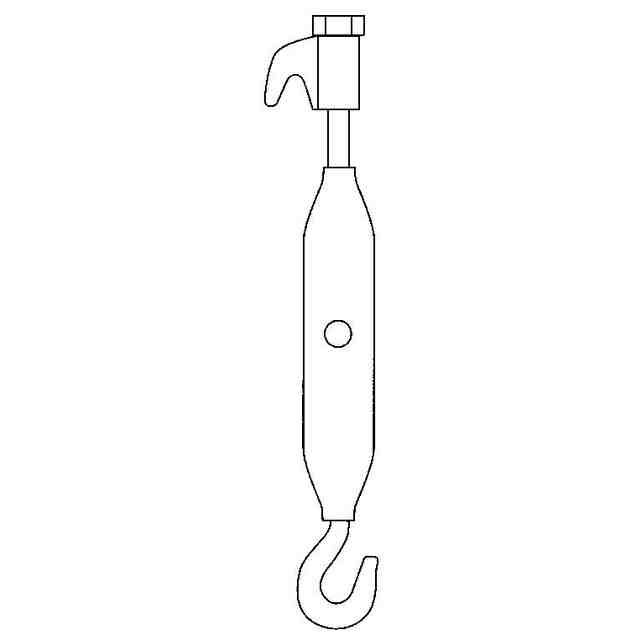

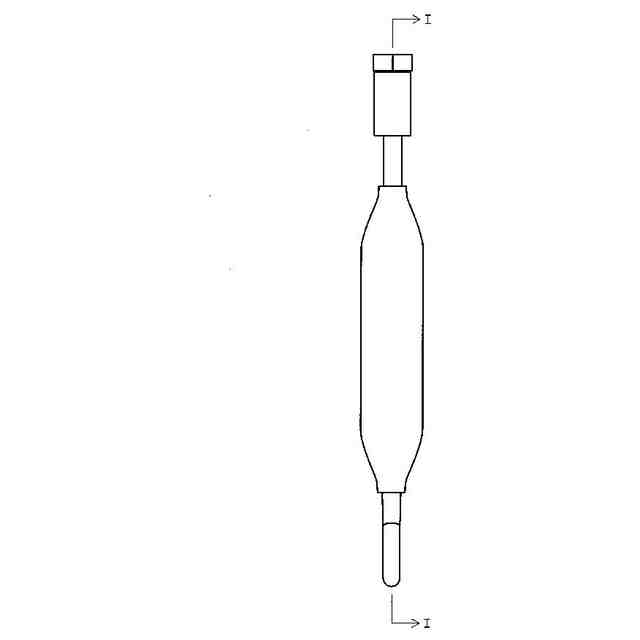

意匠の説明背面図は、正面図と対称に現れるので省略する。
