発行日2025-06-04
公報種別意匠公報(S)
登録番号1800226
登録日2025-05-27
意匠に係る物品充電池貸出装置
意匠分類H2-2120(回転電気機械、配電機械器具)
出願番号2024015445
出願日2024-07-25
意匠権者株式会社INFORICH
代理人弁理士法人むさしの国際,個人,個人

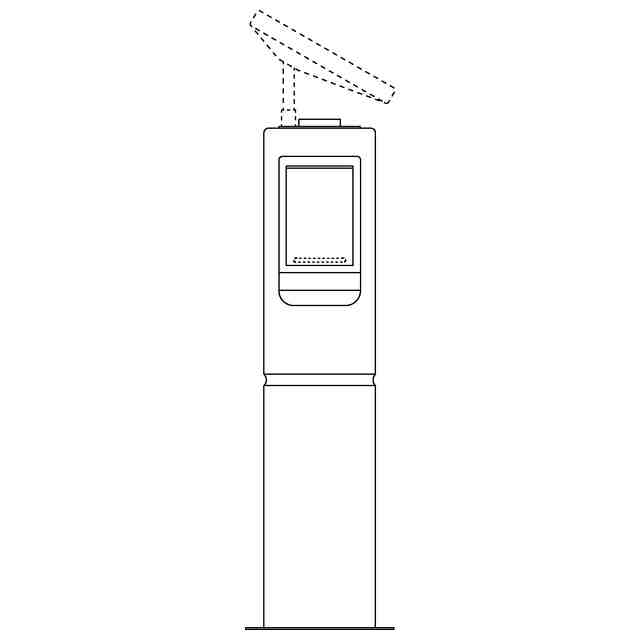

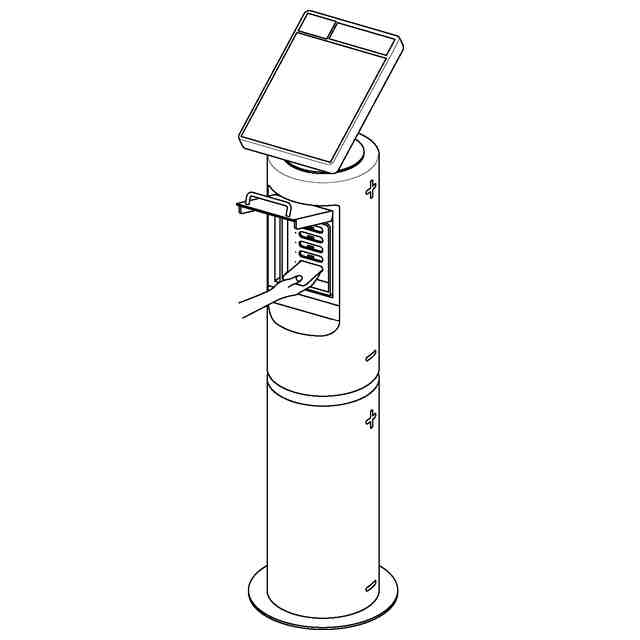

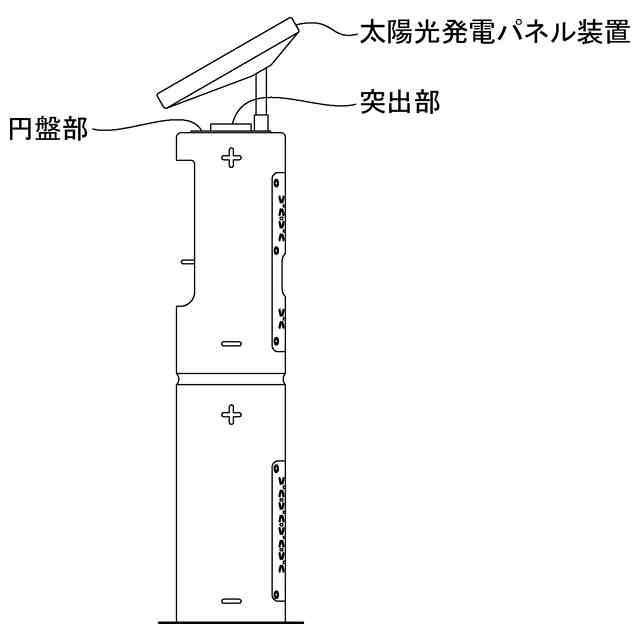

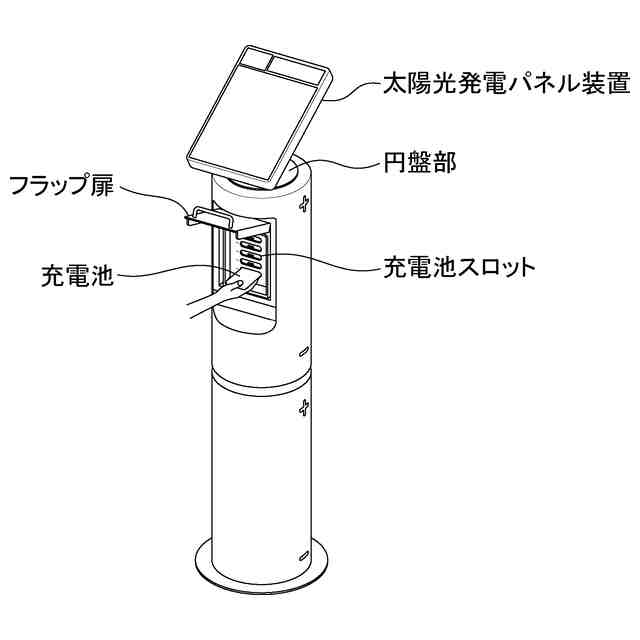

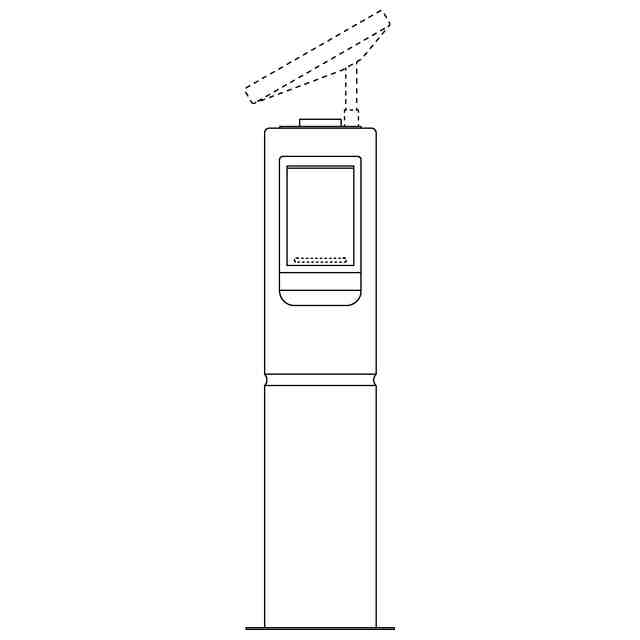

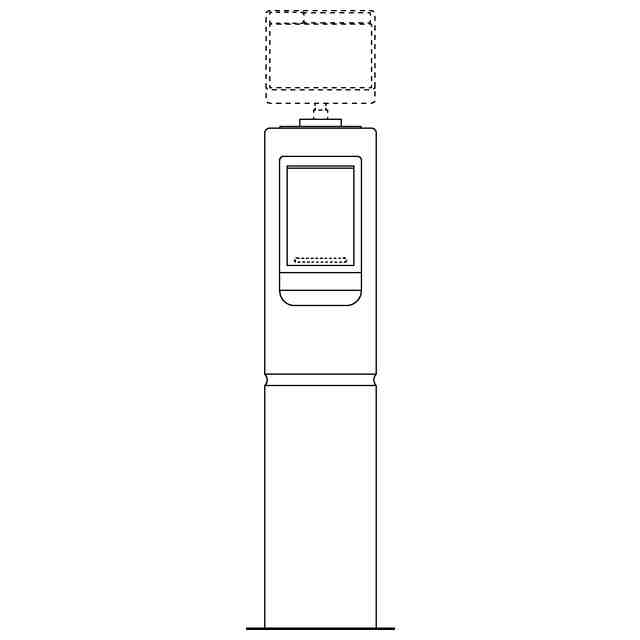

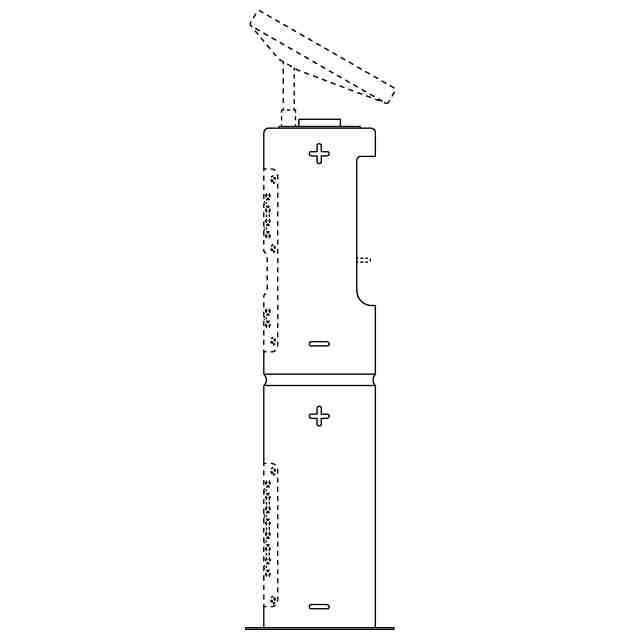

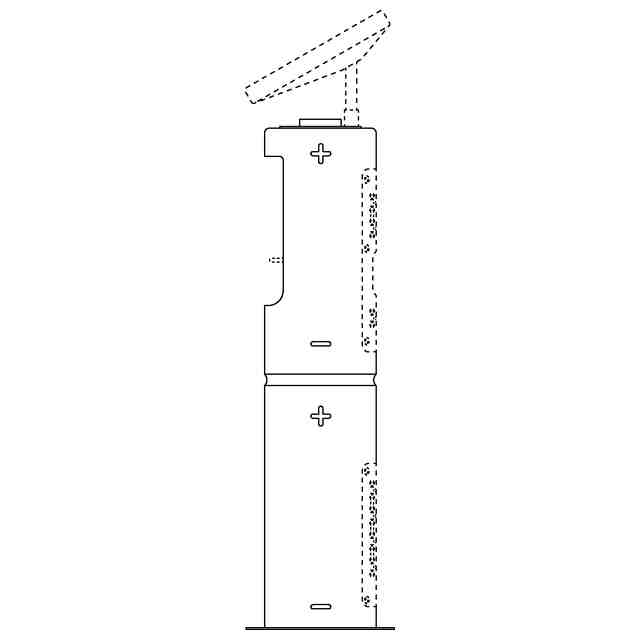

意匠に係る物品の説明本物品は、太陽光発電パネル装置を備えた充電池貸出装置である。使用状態を示す参考図に示すように、利用者は、本物品のフラップ扉を開けて、本物品の内部に設けられた充電池スロットから充電池を取り出すことができる。また、使用後は充電池を本物品の充電池スロットに挿入して返却することができる。本物品の頂部に備えられた円盤部は、円盤部の中心部分に設けられた突出部を通る中心軸を回動中心として回動可能である。これにより、太陽光発電パネル装置の向きを変えた状態を示す参考正面図1及び太陽光発電パネル装置の向きを変えた状態を示す参考正面図2に示すように、円盤部に固定された太陽光発電パネル装置が、円盤部の回転とともに回転し、その向きを変えることができる。

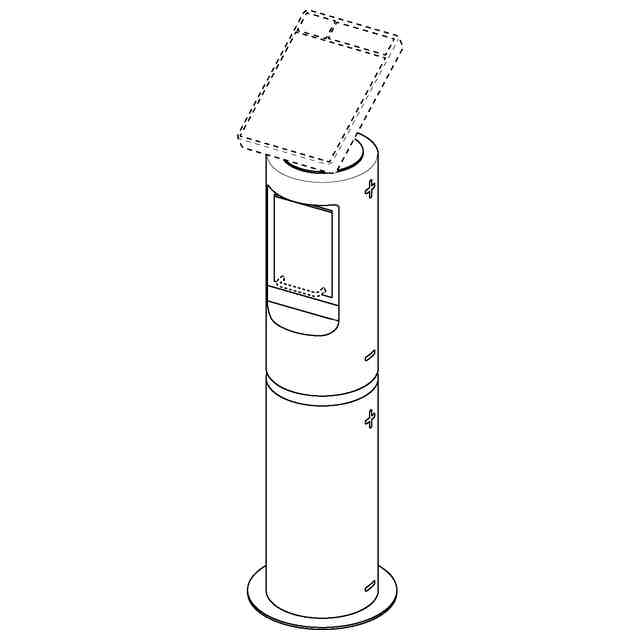

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。なお、開扉状態を示す斜視図の中の充電池スロットの左に位置する小円はいずれも破線である。透明部分を示す参考斜視図において薄墨を施した部分は透明である。

関連意匠
